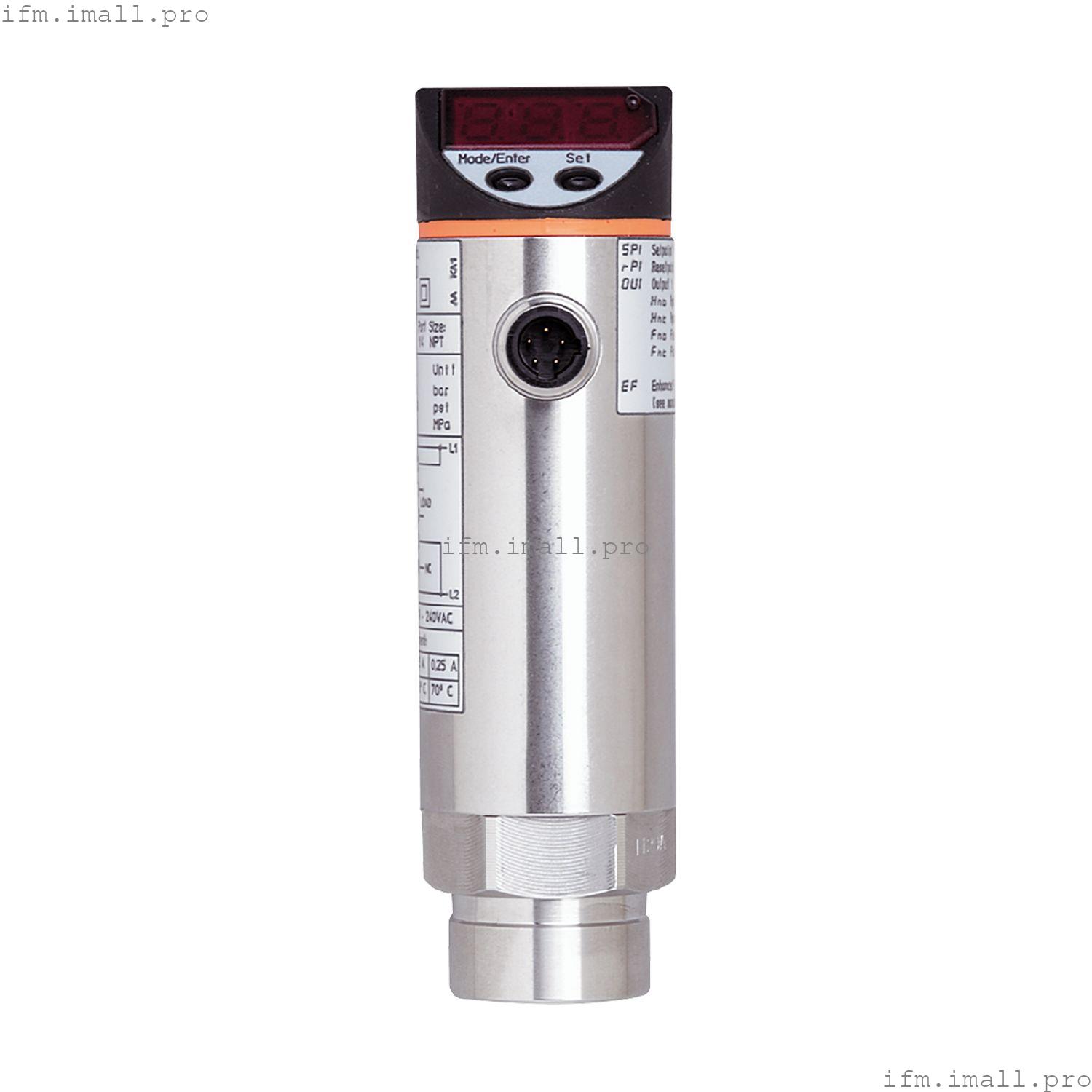

IFM PN4220
PN-400-SBN14-HFBOW/LS/ /V
Датчик давления с дисплеем
- Безпотенциальный выход Triac для токов до 2,5 А
- Для использования в сетях переменного тока
- Выбор единиц измерения давления в зависимости от страны
- Четко видимый 4-разрядный светодиодный дисплей
- С долговременной стабильностью благодаря высокой защите от перегрузки
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1 |
| Диапазон измерения | | 0... 400 бар | 0 ... 5800 psi | 0...40 МПа |
|
| Технологическое подключение | резьбовое соединение 1/4 " внутренняя резьба NPT |
Применение
| Применение | для промышленного применения |
| Среда | жидкости и газы |
| Условно подходит для | использование с газами при давлении> 25 бар только по запросу |
| температура среды[°C] | -25...80 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление |
Электрические характеристики
| Допуск рабочего напряжения[%] | 5...10 |
| Рабочее напряжение[В] | 90... 250 переменного тока |
| Номинальное напряжение переменного тока[В] | < 250 |
| Потребляемый ток[мА] | < 10 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | II |
| Защита от обратной полярности | нет |
| Время задержки включения[с] | 0.2 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | сигнал переключения |
| Электрическое исполнение | Симистор |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе переменного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода AC[мА] | 250; ((...70 °C) 1000 (...60 °C) 1500 (...45 °C) 2500 (...20 °C)) |
| Частота переключения AC[Гц] | < 160 |
| Защита от короткого замыкания | нет |
| Защита от перегрузки | нет |
Диапазон измерения/установки
| Диапазон измерения | | 0... 400 бар | 0 ... 5800 psi | 0...40 МПа |
|
| Заданное значение SP | | 4... 400 бар | 60... 5800 psi | 0,4...40 МПа |
|
| Точка сброса rP | | 2...398 бар | 30 ...5770 psi | 0,2...39,8 МПа |
|
| В шагах | |
Точность/отклонения
| Точность точки переключения[% диапазона] | < ± 1,0 |
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К) |
| Отклонение линейности[% диапазона] | < ± 0,5 |
| Отклонение гистерезиса[% диапазона] | < ± 0,1 |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (в год) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < ± 0,2; (-25...80 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < ± 0,3; (-25...80 °C) |
Время отклика
| Время задержки программируемое dS, dr[с] | 0, 0,2,...10, 11,...50 |
| Значение процесса демпфирования dAP[с] | 0...4 |
Программное обеспечение/программирование
| Регулировка точки переключения | кнопка программирования |
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; задержка включения / выключения; Демпфирование; адаптация отображаемых значений; дисплей можно поворачивать и выключать; Блок отображения |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 224.58 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 367.15 |
| Материалы | нержавеющая сталь (304/1.4301); PC; PBT; PA; FKM |
| Материалы, контактирующие со средой | нержавеющая сталь (303/1.4305); керамика; FKM |
| Циклов сжатия мин. | 100 миллионов |
| Технологическое подключение | резьбовое соединение 1/4 " внутренняя резьба NPT |
| Встроенный ограничительный элемент | да |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | Светодиод, красный | | функциональный дисплей | 7-сегментный светодиодный дисплей | | измеренные значения | 7-сегментный светодиодный дисплей |
|
Примечания
| Замечания | |
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x 1/2"; кодировка: C |
