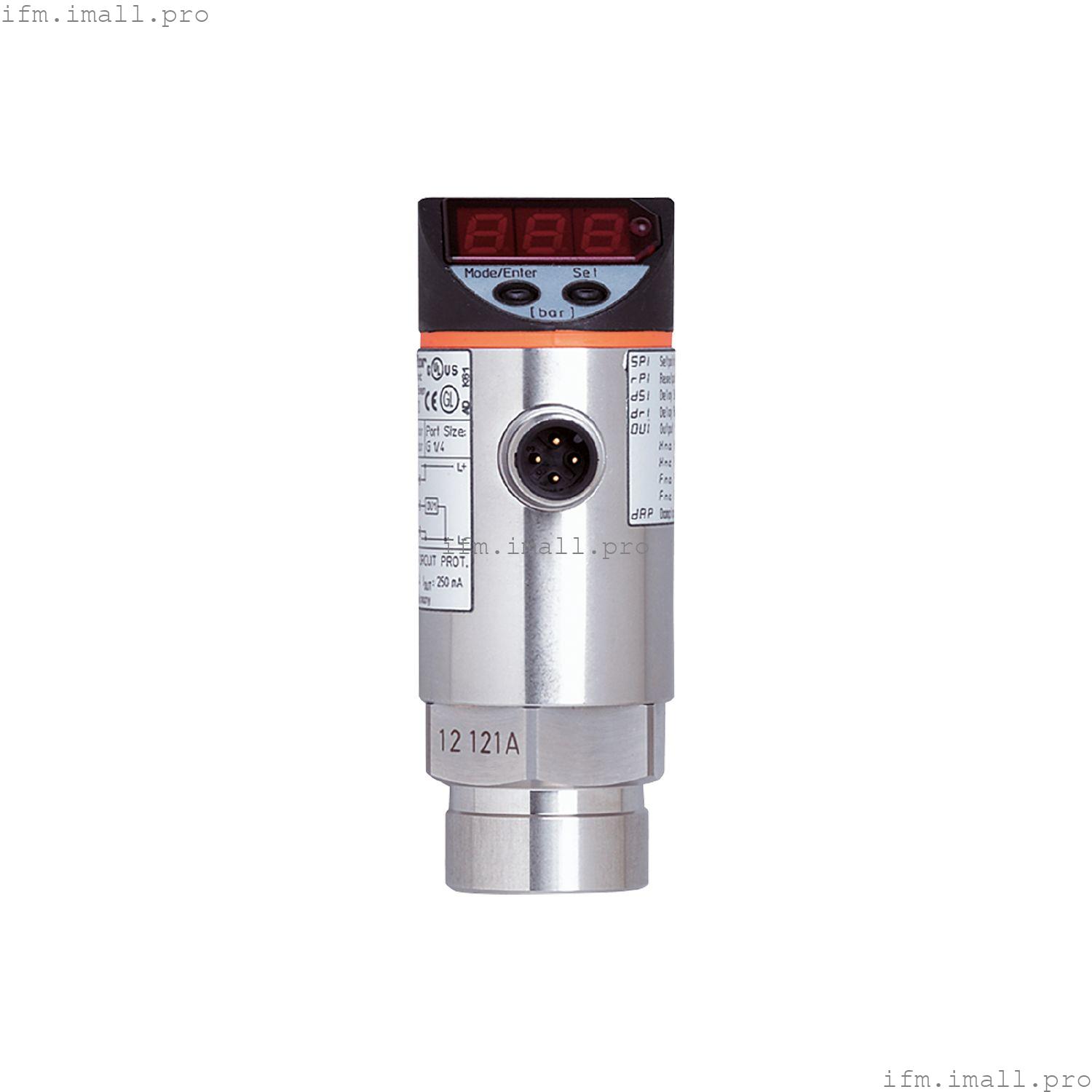

IFM PN2223
PN-025-RBN14-MFRKG/US/ /V
Датчик давления с дисплеем
- Два коммутационных выхода, один из них программируемый как аналоговый выход
- Четко видимый 4-разрядный светодиодный дисплей
- Выбор единиц измерения давления в зависимости от страны
- С долговременной стабильностью благодаря высокой защите от перегрузки
- Выбираемая полярность выхода
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | | -1... 25 бар | -14,5...362,5 psi |
|
| Технологическое подключение | резьбовое соединение 1/4 " внутренняя резьба NPT |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для промышленного применения |
| Среда | жидкости и газы |
| температура среды[°C] | -25...80 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение[В] | 18...32 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 35 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 0.3 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; IO-Link; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Частота переключения DC[Гц] | < 500 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый 1:4) |
| Макс. нагрузка[Ом] | (Ub - 10 В) / 20 мА |
| Аналоговый выход напряжения[В] | 0...10; (масштабируемый 1:4) |
| Мин. сопротивление нагрузки[Ом] | 2000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | -1... 25 бар | -14,5...362,5 psi |
|
| Заданное значение SP | | -0,8... 25 бар | -11,5...362,5 psi | -0.08...2,5 МПа |
|
| Точка сброса rP | | -0,9...24,9 бар | -13...361 psi | -0,09...2,49 МПа |
|
| Аналоговая начальная точка | | -1...18,75 бар | -14,5...272 psi | -0,1...1,88 МПа |
|
| Аналоговая конечная точка | | 5,25... 25 бар | 76...362,5 psi | 0,53...2,5 МПа |
|
| В шагах | |
| Заводская настройка | | SP1 = 90,5 psi | rP1 = 83,5 psi | | SP2 = 272,0 psi | rP2 = 264,5 psi | | ASP = 0,0 psi | AEP = 362,5 psi |
|
Точность/отклонения
| Точность точки переключения[% диапазона] | < ± 0,4; (Коэффициент понижения 1:1) |
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К; Коэффициент понижения 1:1) |
| Отклонение характеристик[% диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (Коэффициент понижения 1:1; BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения) |
| Отклонение гистерезиса[% диапазона] | < ± 0,1; (Коэффициент понижения 1:1) |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (Коэффициент понижения 1:1; в год) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < ± 0,2; (0...80 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < ± 0,2; (0...80 °C) |
Время отклика
| Время отклика[мс] | < 1.5 |
| Значение процесса демпфирования dAP[с] | 0.01...4 |
| Демпфирование для аналогового выхода dAA[с] | 0.01...4 |
| Макс. время отклика аналогового выхода[мс] | 3 |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; логика переключения; выходной ток / напряжение; Демпфирование; адаптация отображаемых значений; дисплей можно поворачивать и выключать; Блок отображения; нулевая точка; диапазон |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.0 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 65 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-5 Surge | 0,5/1 кВ | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 131 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 264 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 34 / L = 91,5 |
| Материалы | нержавеющая сталь (304/1.4301); нержавеющая сталь (316L/1.4404); PC; PBT; PEI; FKM; PTFE |
| Материалы, контактирующие со средой | нержавеющая сталь (303/1.4305); керамика; FKM |
| Циклов сжатия мин. | 100 миллионов |
| Технологическое подключение | резьбовое соединение 1/4 " внутренняя резьба NPT |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 3 x LED зеленого цвета | | состояние переключения | 2 x LED желтого цвета | | функциональный дисплей | буквенно-цифровой дисплей, 4-значный | | измеренные значения | буквенно-цифровой дисплей, 4-значный |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
