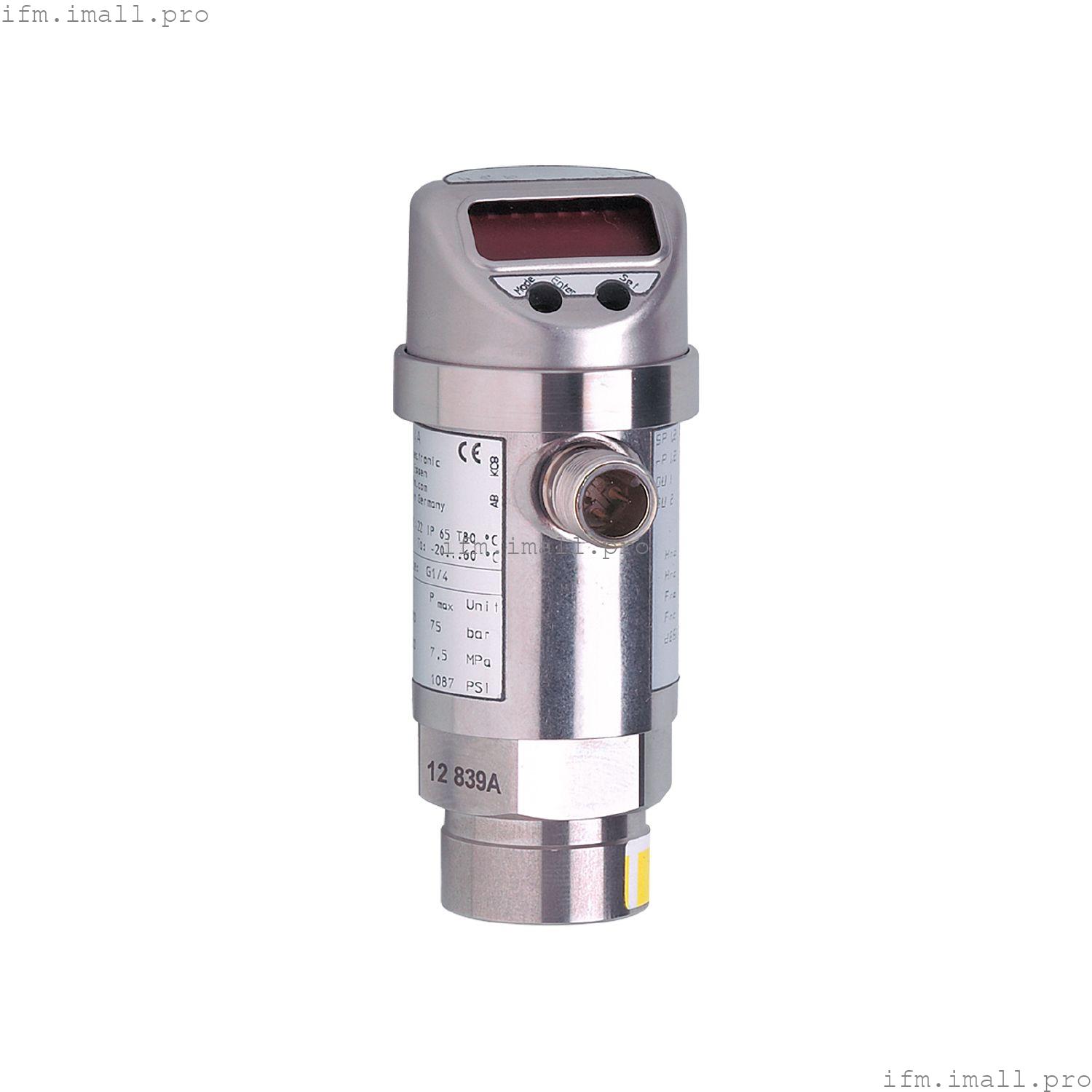

IFM PN007A
PN-001-RBR14-MFPKG/US/3D /V
Датчик давления с дисплеем
- Для применения во взрывоопасных зонах
- С коммутационным выходом и аналоговым выходом
- Четко видимый 4-разрядный светодиодный дисплей
- Прочный корпус из нержавеющей стали для использования в жестких промышленных условиях
- Срок службы более 100 миллионов циклов давления
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Диапазон измерения | |
| Технологическое подключение | резьбовое соединение G внутренняя резьба 1/4 |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для промышленного применения |
| Среда | жидкости и газы |
| температура среды [°C] | -20...60 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение [В] | 18...36 постоянного тока; (к SELV/PELV) |
| Потребляемый ток [мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Защита от перенапряжения | да; (< 40 В) |
| Время задержки включения питания [с] | 0.3 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; (настраивается) |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода постоянного тока [мА] | 250 |
| Частота переключения постоянного тока [Гц] | < 170 |
| Количество аналоговых выходов | 1 |
| Аналоговый выходной ток [мА] | 4...20 |
| Максимальная нагрузка [Ом] | 500 |
| Аналоговое выходное напряжение [В] | 0...10 |
| Минимальное сопротивление нагрузки [Ом] | 2000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
Диапазон измерения/установки
| Диапазон измерения | |
| Заданное значение SP [мбар] | 10...1000 |
| Точка сброса rP [мбар] | 5...995 |
| С шагом [мбар] | 5 |
| Заводская настройка | | SP1 = 250 мбар | rP1 = 230 мбар | |
|
Точность/отклонения
| Точность точки переключения [% от диапазона] | < ± 0,5 |
| Повторяемость [% от диапазона] | < ± 0,1; (при колебаниях температуры < 10 К) |
| Отклонение характеристик [% от диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения) |
| Отклонение гистерезиса [% от диапазона] | < ± 0,25 |
| Долгосрочная стабильность [% от диапазона] | < ± 0,05; (за 6 месяцев) |
| Нулевая точка температурного коэффициента [% от диапазона / 10 К] | 0,2; (0...60 °C) |
| Диапазон температурного коэффициента [% от диапазона / 10 К] | 0,2; (0...60 °C) |
Время отклика
| Программируемое время задержки dS, dr [с] | 0; 0,2...50 |
| Максимальное время отклика аналогового выхода [мс] | 3 |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; задержка включения / выключения; Демпфирование; Блок индикации; выходной ток / напряжение |
Условия эксплуатации
| Температура окружающей среды [°C] | -20...60 |
| Температура хранения [°C] | -40...100 |
| Защита | IP 65 |
Испытания/сертификаты
| Маркировка ATEX | II 3D Ex tc IIIC T80°C Dc X |
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-5 Surge | 0,5/1 кВ | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF [годы] | 213 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес [г] | 302.5 |
| Корпус | цилиндрический |
| Размеры [мм] | Ø 36 / L = 94 |
| Материалы | нержавеющая сталь (304/1.4301); нержавеющая сталь (316L/1.4404); PC; PBT; PEI; FKM; PTFE |
| Материалы, контактирующие со средой | нержавеющая сталь (303/1.4305); керамика; FKM |
| Циклов сжатия мин. | 100 миллионов |
| Технологическое подключение | резьбовое соединение G внутренняя резьба 1/4 |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 4 x LED зеленого цвета | | состояние переключения | СВЕТОДИОД, желтый | | функциональный дисплей | буквенно-цифровой дисплей, 4-значный | | измеренные значения | буквенно-цифровой дисплей, 4-значный |
|
| Блок отображения | мбар; кПа; psi; inHg |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
