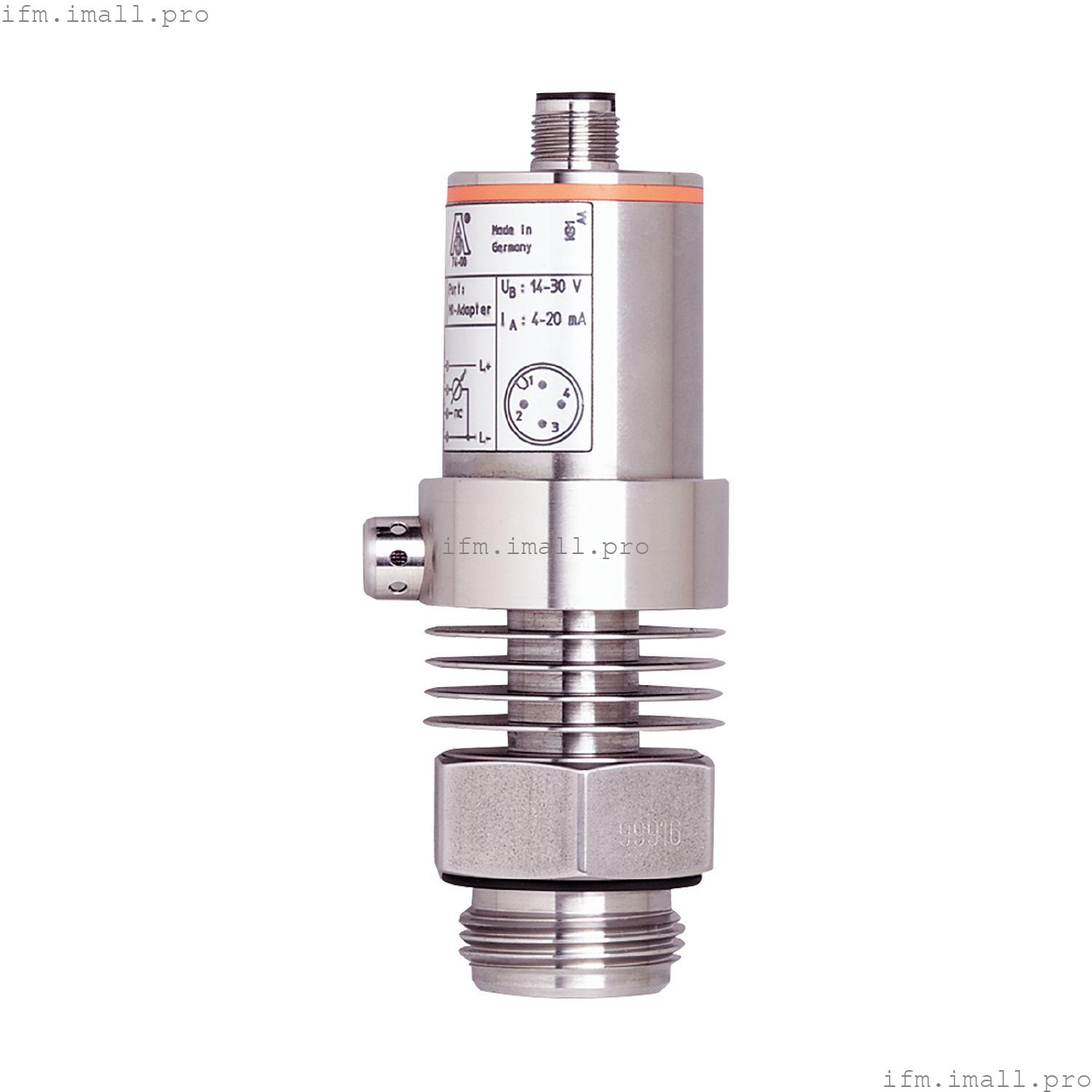

IFM PM2058
PM-,25BRES30-E-ZVG/US/ /P
Преобразователь давления (невыступающий)
- Для надежного гидростатического обнаружения уровня
- Утопленный монтаж в стенке бака или контейнера
- Прочный герметизированный корпус из нержавеющей стали для защиты от агрессивных сред и попадания влаги
- Масштабируемый аналоговый выход с регулируемым диапазоном и нулевой точкой
- Можно подключить как двухпроводной или трехпроводной
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | | -0,0125...0,25 бар | -12,5...250 мбар | -5...100,4 inH2O | -1,25...25 кПа |
|
| Технологическое подключение | резьбовое соединение Aseptoflex внешняя резьба Aseptoflex |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | возможность скрытого монтажа для пищевой промышленности и производства напитков |
| Среда | вязкие среды и жидкости со взвешенными частицами; жидкости и газы |
| температура среды[°C] | -25...125; (145 макс. 1ч) |
| Минимальное давление разрыва | | 30000 мбар | 12000 inH2O | 3000 кПа |
|
| Номинальное давление | | 6000 мбар | 2400 inH2O | 600 кПа |
|
| Тип давления | относительное давление |
| Нет мертвого пространства | да |
Электрические характеристики
| Рабочее напряжение[В] | 14...30 постоянного тока |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 550; (Ub = 24 В; (Ub - 13 В) / 20 мА) |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | -0,0125...0,25 бар | -12,5...250 мбар | -5...100,4 inH2O | -1,25...25 кПа |
|
| Аналоговая начальная точка | | -12,5...100 мбар | -5...40,2 inH2O | -1,25...10 кПа |
|
| Аналоговая конечная точка | | 50...250 мбар | 20,2...100,4 inH2O | 5...25 кПа |
|
| В шагах | | 0,5 мбар | 0,2 inH2O | 0,05 кПа |
|
| Заводская настройка | | ASP = 0,0 мбар | AEP = 250,0 мбар |
|
Точность/отклонения
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К; Коэффициент понижения 1:1) |
| Отклонение характеристик[% диапазона] | < ± 0,6; (Коэффициент понижения 1:1, линейность, вкл. гистерезис и повторяемость, установка предельного значения в соответствии с DIN EN IEC 62828-1) |
| Отклонение линейности[% диапазона] | < ± 0,5; (Коэффициент понижения 1:1) |
| Отклонение гистерезиса[% диапазона] | < ± 0,1; (Коэффициент понижения 1:1) |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (Коэффициент понижения 1:1; в год) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < ± 0,1; (0...80 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < ± 0,4; (0...80 °C) |
Время отклика
| Макс. время отклика аналогового выхода[мс] | 3 |
Программное обеспечение/программирование
| Опции настройки параметров | нулевая точка; промежуток |
Интерфейсы
| Коммуникационный интерфейс | EPS |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 1 ГГц / точность < 2,5% | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 271 |
Механические данные
| Вес[г] | 469.5 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 34 / L = 121,5 |
| Материалы | нержавеющая сталь (316L/1.4404); PEI; FKM |
| Материалы, контактирующие со средой | керамика (99,9 % Al2O3); нержавеющая сталь (316L/1.4435) характеристики поверхности: Ra < 0,4 мкм / Rz = 4 мкм; ПТФЭ |
| Циклов сжатия мин. | 100 миллионов |
| Технологическое подключение | резьбовое соединение Aseptoflex внешняя резьба Aseptoflex |
Примечания
| Замечания | | Квалификация 3-A действительна только в том случае, если для установки используются адаптеры с квалификацией 3-A. |
|
| Примечания | Пожалуйста, не используйте для новых проектов.; больше никаких адаптеров в качестве аксессуаров не доступно. |
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
