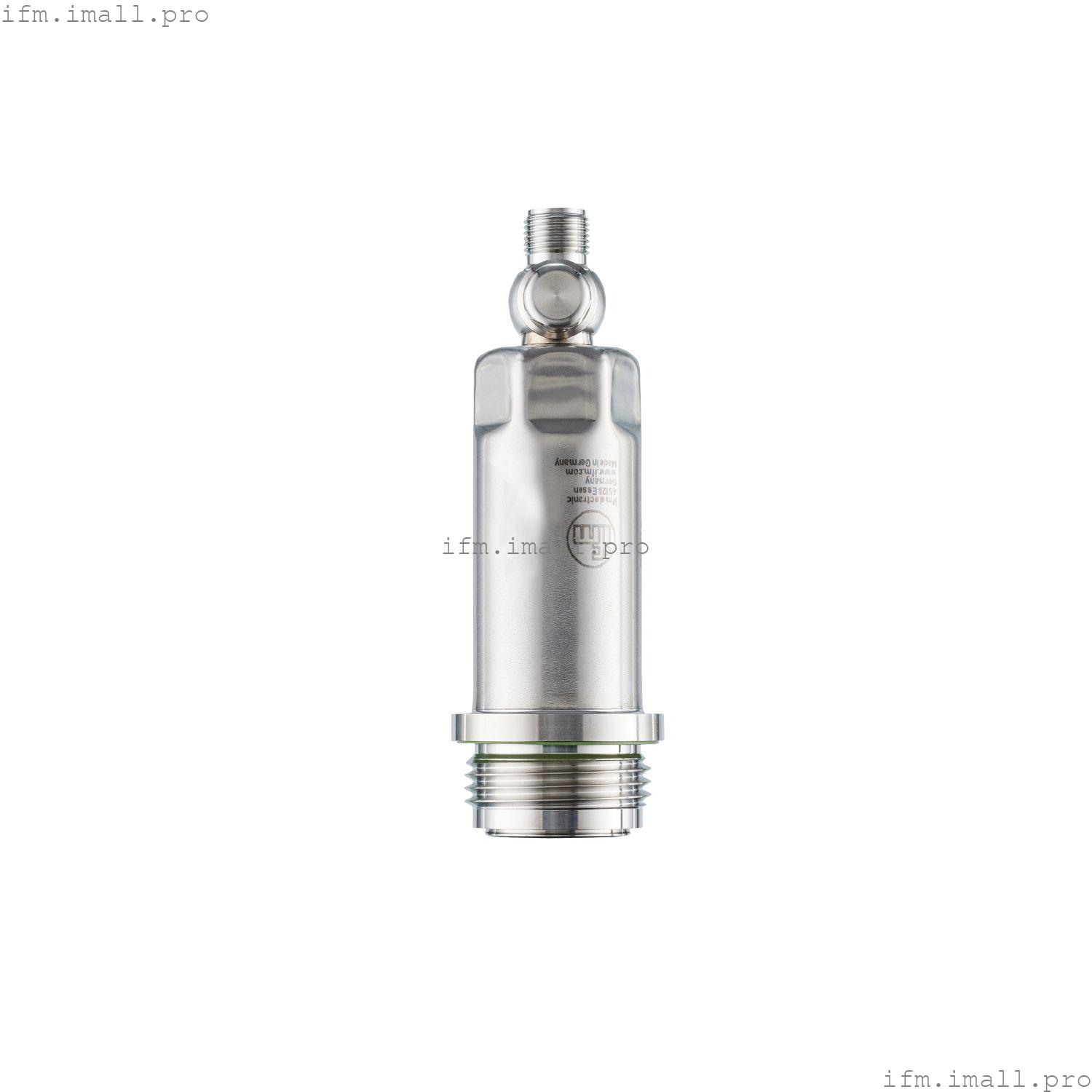

IFM PM1717
PM-1,6-REA01-E-ZVG/US
Датчик давления (невыступающий)
- Прочный корпус из нержавеющей стали для использования в пищевой и пивной промышленности
- Гигиеническая, плоская конструкция
- Устойчив к очистке под высоким давлением с использованием агрессивных чистящих средств
- Высокая термостойкость и высокая степень защиты
- Точный аналоговый выход и удобная коммуникация через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Диапазон измерения | | -0,1...1,6 бар | -100...1600 мбар | -1,45... 23,21 psi | -10...160 кПа |
|
| Технологическое подключение | резьбовое соединение G 1 наружная резьба Aseptoflex Vario |
Применение
| Специальная функция | Позолоченные контакты |
| Измерительный элемент | керамико-емкостная ячейка для измерения давления |
| Контроль температуры | нет |
| Применение | возможность скрытого монтажа для пищевой промышленности и производства напитков |
| Среда | вязкие среды и жидкости со взвешенными частицами; жидкости и газы |
| температура среды[°C] | -25...150 |
| Минимальное давление разрыва | | 40000 мбар | 580 psi | 4000 кПа |
|
| Номинальное давление | | 15000 мбар | 215 psi | 1500 кПа |
|
| Стойкость к вакууму[мбар] | -1000 |
| Тип давления | относительное давление |
| Нет мертвого пространства | да |
| MAWP для решений согласно CRN[бар] | 15 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Встроенный watchdog | да |
| 2-проводной |
|---|
| Потребляемый ток[мА] | 3.5...21.5 |
| Время задержки включения[с] | 1 |
| 3-проводной |
|---|
| Потребляемый ток[мА] | < 45 |
| Время задержки включения[с] | 0.5 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | аналоговый сигнал; IO-Link; (настраивается) |
| Количество цифровых выходов | 1; (IO-Link) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый) |
| Макс. нагрузка[Ом] | 700; (Ub = 24 В; (Ub - 9 В) / 21,5 мА) |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | -0,1...1,6 бар | -100...1600 мбар | -1,45... 23,21 psi | -10...160 кПа |
|
| Аналоговая начальная точка | | -100...1280 мбар | -1,45...18,56 psi | -10... 128 кПа |
|
| Аналоговая конечная точка | | 220...1600 мбар | 3,19...23,21 psi | 22...160 кПа |
|
| В шагах | | 1 мбар | 0,01 фунт /кв. дюйм | 0,1 кПа |
|
| Заводская настройка | |
Точность/отклонения
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К; Коэффициент понижения 1:1) |
| Отклонение характеристик[% диапазона] | < ± 0,2; (линейность, включая гистерезис и повторяемость, установка предельного значения в соответствии с DIN EN IEC 62828-1) |
| Отклонение линейности[% диапазона] | < ± 0,15; (Коэффициент понижения 1:1) |
| Отклонение гистерезиса[% диапазона] | < ± 0,15; (Коэффициент понижения 1:1) |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (Коэффициент понижения 1:1; в год) |
| Общее отклонение в диапазоне температур | | Диапазон температур | общее отклонение |
|---|
| -25...15 °C | Отклонение характеристик ± 0,05 % от диапазона / 10 К | | 15...80 °C | Отклонение характеристик | | 80...150 °C | Отклонение характеристик ± 0,1 % от диапазона / 10 К |
|
| Примечания по точности / отклонению | для получения более подробной информации смотрите раздел Диаграммы и графики |
Время отклика
| Демпфирование для аналогового выхода dAA[с] | 0...4 |
| 2-проводной |
|---|
| Время реакции на шаг аналогового выхода[мс] | 30 |
| 3-проводной |
|---|
| Время реакции на шаг аналогового выхода[мс] | 7 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Интеллектуальный датчик - SSP 3.1 | Измерительный Датчик | | Common - I&D | Идентификация и диагностика |
|
| Режим SIO | нет |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 3 |
| Мин. время цикла процесса[мс] | 3.2 |
| IO-Link разрешение (давление)[мбар] | 0.5 |
| Функции IO-Link (ациклические) | метка для конкретного применения; внутренняя температура |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 666 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67; IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 323 |
| Примечание об утверждении | | заводской сертификат доступен для ознакомления |
|
| Одобрение UL | |
Механические данные
| Вес[г] | 307.7 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 30,2 / L = 111 |
| Материалы | нержавеющая сталь (316L/1.4404); PBT |
| Материалы, контактирующие со средой | керамика (99,9 % Al2O3); нержавеющая сталь (316L/1.4435) характеристики поверхности: Ra < 0,4 мкм / Rz = 4 мкм; ПТФЭ |
| Циклов сжатия мин. | 100 миллионов |
| Момент затяжки[Нм] | 35 |
| Технологическое подключение | резьбовое соединение G 1 наружная резьба Aseptoflex Vario |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
