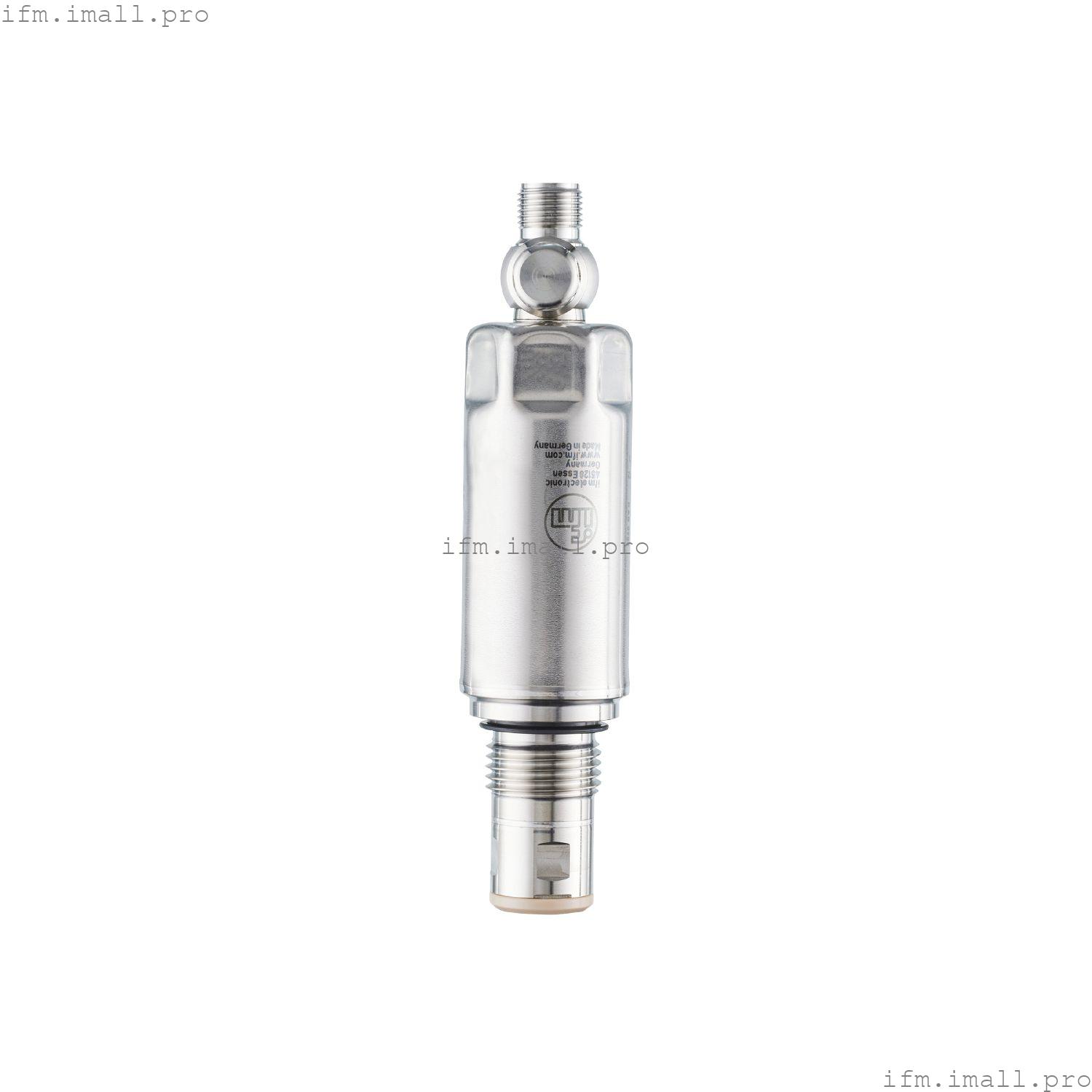

IFM PM1503

PM-025-REA12-A-ZVG/US

Датчик давления (невыступающий)

Прочный корпус из нержавеющей стали для использования в пищевой и пивной промышленности
Гигиеническая, плоская конструкция
Устойчив к очистке под высоким давлением с использованием агрессивных чистящих средств
Высокая термостойкость и высокая степень защиты
Встроенное измерение температуры через IO-Link
Точный аналоговый выход и удобная коммуникация через IO-Link

Купить IFM PM1503 PM-025-REA12-A-ZVG/US или получить консультацию Вы можете по указанным ниже Контактам

Технические характеристики

Характеристики продукта

Количество входов и выходов

Количество цифровых выходов: 1; Количество аналоговых выходов: 1

Диапазон измерения

-1... 25 бар

-14,6...362,6 psi

-0,1...2,5 МПа

Технологическое подключение

резьбовое соединение G 1/2 уплотнительный конус с наружной резьбой

Применение

Специальная функция

Позолоченные контакты

Измерительный элемент

керамико-емкостная ячейка для измерения давления

Контроль температуры

да

Применение

возможность скрытого монтажа для пищевой промышленности и производства напитков

Среда

вязкие среды и жидкости со взвешенными частицами; жидкости и газы

Условно подходит для

использование с газами при давлении> 25 бар только по запросу

температура среды[°C]

-25...150

Минимальное давление разрыва

280 бар

3600 psi

28 МПа

Номинальное давление

160 бар

2300 psi

16 МПа

Стойкость к вакууму[мбар]

-1000

Тип давления

относительное давление; вакуум

Нет мертвого пространства

да

MAWP для решений согласно CRN[бар]

Электрические характеристики

Рабочее напряжение[В]	18...30 постоянного тока
Мин. сопротивление изоляции[МОм]	100; (500 В постоянного тока)
Класс защиты	III
Защита от обратной полярности	да
Встроенный watchdog	да

2-проводной
Потребляемый ток[мА]	3.5...21.5
Время задержки включения[с]	< 1

3-проводной
Потребляемый ток[мА]	< 45
Время задержки включения[с]	< 0.5

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 1; Количество аналоговых выходов: 1

Выходы

Общее количество выходных данных	2
Выходной сигнал	аналоговый сигнал; IO-Link; (настраивается)
Количество цифровых выходов	1; (IO-Link)
Количество аналоговых выходов	1
Аналоговый токовый выход[мА]	4...20; (масштабируемый; 1:5)
Макс. нагрузка[Ом]	700; (Ub = 24 В; (Ub - 9 В) / 21,5 мА)
Защита от короткого замыкания	да
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

-1... 25 бар

-14,6...362,6 psi

-0,1...2,5 МПа

Аналоговая начальная точка

-1...20 бар

-14,6... 290 psi

-0,1...2 МПа

Аналоговая конечная точка

4... 25 бар

58...362,6 psi

0,4...2,5 МПа

В шагах

0,01 бар

0,2 psi

0,001 МПа

Заводская настройка

ASP = 0,0 бар

AEP = 25,0 бар

Контроль температуры

Диапазон измерения

-25...150 °C

-13...302 °F

Точность/отклонения

Повторяемость[% диапазона]

< ± 0,1; (при колебаниях температуры < 10 К; Коэффициент понижения 1:1)

Отклонение характеристик[% диапазона]

< ± 0,5; (линейность, включая гистерезис и повторяемость, установка предельного значения в соответствии с DIN EN IEC 62828-1)

Отклонение линейности[% диапазона]

< ± 0,15; (Коэффициент понижения 1:1)

Отклонение гистерезиса[% диапазона]

< ± 0,15; (Коэффициент понижения 1:1)

Долгосрочная стабильность[% диапазона]

< ± 0,1; (Коэффициент понижения 1:1; в год)

Общее отклонение в диапазоне температур

Диапазон температур	общее отклонение
-25...15 °C	Отклонение характеристик ± 0,05 % от диапазона / 10 К
15...80 °C	Отклонение характеристик
80...150 °C	Отклонение характеристик ± 0,1 % от диапазона / 10 К

Примечания по точности / отклонению

для получения более подробной информации смотрите раздел Диаграммы и графики

Контроль температуры
Точность[К]	± 2,5 K + (0,045 x (температура окружающей среды - температура среды))
Повторяемость[К]	± 0,2
Разрешение[К]	0.2

Время отклика

Демпфирование для аналогового выхода dAA[с]

0...4

2-проводной
Время реакции на шаг аналогового выхода[мс]	30

3-проводной
Время реакции на шаг аналогового выхода[мс]	7

Контроль температуры
Динамический отклик T05 / T09[с]	< 10 / < 25; (DIN EN 60751 water; >0,9 м/с)

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

IO-Link версия

1.1

Стандарт SDCI

IEC 61131-9

Профили

Common - I&D	Идентификация и диагностика
функция	Данные измерений со стандартным разрешением

Режим SIO

нет

Требуемый тип порта master

A; (если вывод 2 не подключен: B)

Мин. время цикла процесса[мс]

4.5

IO-Link разрешение (давление)[бар]

0.005

IO-Link разрешение температура[К]

0.2

Данные процесса IO-Link (циклические)

функция	длина бита
давление	16
температура	16
состояние устройства	4

Функции IO-Link (ациклические)

метка для конкретного применения; внутренняя температура

Поддерживаемые идентификаторы устройств

Тип операции	DeviceID
По умолчанию	1019

Условия эксплуатации

Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Защита	IP 67; IP 68; IP 69K

Испытания/сертификаты

ЭМС

DIN EN 61326-1

Ударопрочность

DIN EN 60068-2-27

50 г (11 мс)

Устойчивость к вибрации

DIN EN 60068-2-6

20 г (10...2000 Гц)

MTTF[годы]

322

Примечание об утверждении

заводской сертификат доступен для ознакомления

Одобрение UL

Одобрение UL номер	J024
Номер файла UL	E174189

Механические данные

Вес[г]	268.1
Корпус	цилиндрический
Размеры[мм]	Ø 30,2 / L = 129,3
Материалы	нержавеющая сталь (316L/1.4404); PTFE; FKM
Материалы, контактирующие со средой	керамика (99,9 % Al2O3); нержавеющая сталь (316L/1.4435) характеристики поверхности: Ra < 0,4 мкм / Rz = 4 мкм; PEEK; PTFE
Циклов сжатия мин.	100 миллионов
Момент затяжки[Нм]	20
Технологическое подключение	резьбовое соединение G 1/2 уплотнительный конус с наружной резьбой

Примечания

Количество в упаковке

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A; Контакты: позолоченные
