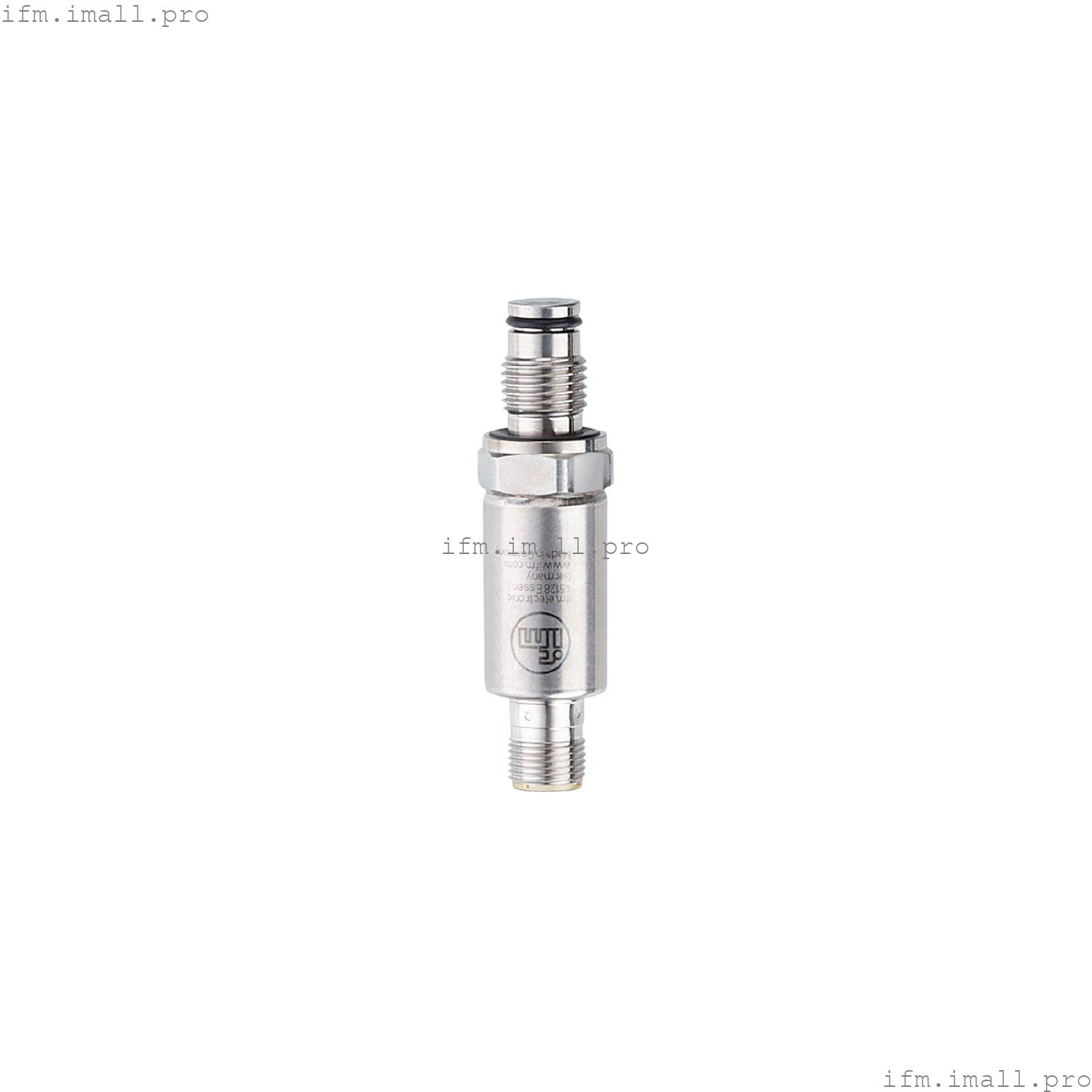

IFM PL5401
PL-250-SEG14-A-ZVG/US/ /W
Преобразователь давления (невыступающий)
- Надежное обнаружение давления в системе в промышленных и мобильных решениях
- Высокая ударопрочность и вибростойкость
- Отличная повторяемость и низкая ошибка линейности
- Компактный и прочный корпус из нержавеющей стали для использования в условиях ограниченного пространства
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | | 0... 250 бар | 0 ... 3625 psi | 0...25 МПа |
|
| Технологическое подключение | резьбовое соединение G наружная резьба 1/4 |
Применение
| Измерительный элемент | тонкопленочная измерительная ячейка с мембранным уплотнением |
| Применение | возможность скрытого монтажа для промышленного применения; для промышленного применения |
| Среда | вязкие среды и жидкости со взвешенными частицами; жидкости и газы |
| температура среды[°C] | -20...90 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Примечание о номинальном давлении | |
| Стойкость к вакууму | |
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение[В] | 8,5... 36 постоянного тока |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 0.1 |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | (Ub – 8,5 В) /21,5 мА; при 8,5 В = 0 Ом; при 12 В макс. 160 Ом; при 24 В макс. 720 Ом |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 0... 250 бар | 0 ... 3625 psi | 0...25 МПа |
|
Точность/отклонения
| Повторяемость[% диапазона] | < ± 0,05; (при колебаниях температуры < 10 К) |
| Отклонение характеристик[% диапазона] | < ± 0,5; (вкл. дрейф при чрезмерной затяжке, погрешность нулевой точки и размаха, нелинейность, гистерезис) |
| Отклонение линейности[% диапазона] | < ± 0,1 (BFSL) / < ± 0,2 (LS) |
| Отклонение гистерезиса[% диапазона] | < ± 0,2 |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (за 6 месяцев) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < 0,2 (-25...90 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < 0,15 (-25...90 °C) |
Время отклика
| Время реакции на шаг аналогового выхода[мс] | 2 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...90 |
| Температура хранения[°C] | -25...100 |
| Защита | IP 67; IP 69K |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 787 |
| Одобрение UL | | Одобрение UL номер | J046 | | Номер файла UL | E174189 |
|
Механические данные
| Вес[г] | 64 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 19 / L = 73,8 |
| Материалы | нержавеющая сталь (630/1.4542/17-4 PH); нержавеющая сталь (316L/1.4404); PEI |
| Материалы, контактирующие со средой | нержавеющая сталь (630/1.4542/17-4 PH); нержавеющая сталь (316L/1.4435); FKM |
| Циклов сжатия мин. | 60 миллионов; (при номинальном давлении, в 1,2 раза превышающем номинальное) |
| Момент затяжки[Нм] | 25...35; (рекомендуемый момент затяжки; зависит от смазки, уплотнения и нагрузки давления) |
| Технологическое подключение | резьбовое соединение G наружная резьба 1/4 |
| Уплотнение технологического соединения | FKM |
| Заливная жидкость для передачи давления | NEOBEE (пищевой сорт, соответствует требованиям FDA) |
Аксессуары
| Объем поставки | | Уплотнительные кольца: 1 x (8,5 мм x 1,5 мм), FKM, E30517 | | Прокладка: 1 x G1/4 DIN EN ISO 1179-2, FKM, E30145 |
|
| Аксессуары (опционально) | | Уплотнительное кольцо: 5 x (8,5 мм x 1,5 мм), FKM, E30517 | | Уплотнительное кольцо: 1 x (8,5 мм x 1,5 мм), FFFM, E30518 | | Уплотнительное кольцо: 5 x (8,5 мм x 1,5 мм), EPDM, E30519 | | Прокладка: 10 x G/1/4 DIN EN ISO 1179-2, FKM, E30145 | | Прокладка: 1 x G/1/4 DIN EN ISO 1179-2, FFKM, E30520 | | Прокладка: 10 x G/1/4 DIN EN ISO 1179-2, EPDM, E30442 |
|
Примечания
| Замечания | | BFSL = Прямая линия наилучшего соответствия | | LS = установка предельного значения |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
