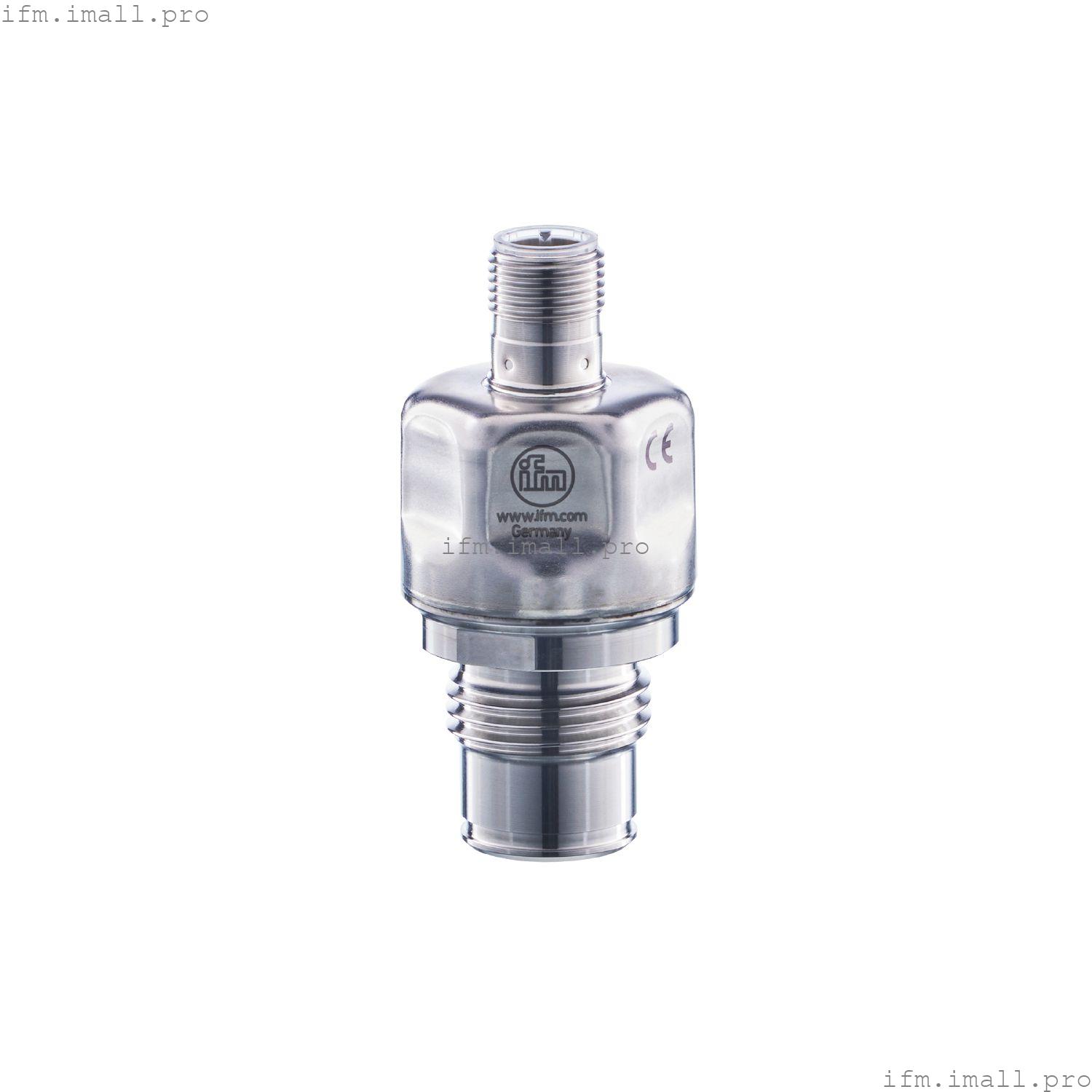

IFM PL1515
PL-006-REA12-A-DKG/US/ /
Преобразователь давления (невыступающий)
- Надежное обнаружение давления в системе в промышленных и мобильных решениях
- Высокая ударопрочность и вибростойкость
- Отличная повторяемость и низкая ошибка линейности
- Компактный и прочный корпус из нержавеющей стали для использования в условиях ограниченного пространства
- Встроенное измерение температуры через IO-Link
- Точный аналоговый выход и удобная коммуникация через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Диапазон измерения | | -1...6 бар | -14,5 ... 87 psi | -100...600 кПа |
|
| Технологическое подключение | резьбовое соединение G 1/2 наружная резьба |
Применение
| Специальная функция | Позолоченные контакты |
| Измерительный элемент | керамико-емкостная ячейка для измерения давления |
| Контроль температуры | да |
| Применение | возможность скрытого монтажа для промышленного применения; для промышленного применения |
| Среда | вязкие среды и жидкости со взвешенными частицами; Жидкости; другие среды по запросу |
| температура среды[°C] | -25...110; (невыступающий монтаж с нулевой утечкой с использованием межметаллического уплотнения. сведения о допустимых температурах других вариантов уплотнения см. в разделе “Материалы для уплотнения” в разделе "Принадлежности") |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Стойкость к вакууму[мбар] | -1000 |
| Тип давления | относительное давление; вакуум |
| Нет мертвого пространства | да |
Электрические характеристики
| Рабочее напряжение[В] | 9,6...30 постоянного тока |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Встроенный watchdog | да |
| 2-проводной |
|---|
| Потребляемый ток[мА] | 3.5...21.5 |
| Время задержки включения[с] | < 1 |
| 3-проводной |
|---|
| Потребляемый ток[мА] | < 30 |
| Время задержки включения[с] | < 0.5 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | аналоговый сигнал; IO-Link |
| Количество цифровых выходов | 1; (IO-Link) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый; 1:5) |
| Макс. нагрузка[Ом] | (Ub - 9,6 В) / 21,5 мА; 670 Ом (Ub = 24 В) |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | -1...6 бар | -14,5 ... 87 psi | -100...600 кПа |
|
| Аналоговая начальная точка | | -1...4,8 бар | -14,5... 69,6 psi | -100...480 кПа |
|
| Аналоговая конечная точка | | 1... 6 бар | 14,5 ... 87 psi | 20...600 кПа |
|
| В шагах | |
| Заводская настройка | | ASP = 0,0 бар | AEP = 6,0 бар | | | ASP = 0,0 кПа | AEP = 600 кПа | | | ASP = 0,0 psi | APE = 87 psi | |
|
| Контроль температуры |
|---|
| Диапазон измерения | |
Точность/отклонения
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К; Коэффициент понижения 1:1) |
| Отклонение характеристик[% диапазона] | < ± 0,5; (линейность, включая гистерезис и повторяемость, установка предельного значения в соответствии с DIN EN IEC 62828-1) |
| Отклонение линейности[% диапазона] | < ± 0,15; (Коэффициент понижения 1:1) |
| Отклонение гистерезиса[% диапазона] | < ± 0,15; (Коэффициент понижения 1:1) |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (Коэффициент понижения 1:1; в год) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < ± 0,1 (-25...85 °C)
< ± 0,3 (85...110 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < ± 0,1 (-25...85 °C)
< ± 0,3 (85...110 °C) |
| Контроль температуры |
|---|
| Точность[К] | ± 2,5 K + (0,045 x (температура окружающей среды - температура среды)) |
Время отклика
| Значение процесса демпфирования dAP[с] | 0...99.99 |
| Демпфирование для аналогового выхода dAA[с] | 0...99.99 |
| 2-проводной |
|---|
| Время реакции на шаг аналогового выхода[мс] | 12 |
| 3-проводной |
|---|
| Время реакции на шаг аналогового выхода[мс] | 3 |
| Контроль температуры |
|---|
| Динамический отклик T05 / T09[с] | < 10 / < 25; (DIN EN 60751 water; >0,9 м/с) |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Common - I&D | Идентификация и диагностика | | функция | Данные измерений со стандартным разрешением |
|
| Режим SIO | нет |
| Требуемый тип порта master | A; (если вывод 2 не подключен: B) |
| Мин. время цикла процесса[мс] | 3.5 |
| IO-Link разрешение (давление)[бар] | 0.002 |
| IO-Link разрешение температура[К] | 0.2 |
| Данные процесса IO-Link (циклические) | | функция | длина бита |
|---|
| давление | 16 | | температура | 16 | | состояние устройства | 4 |
|
| Функции IO-Link (ациклические) | метка для конкретного применения; внутренняя температура |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1434 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...90 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67; IP 68; IP 69 |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 427 |
| Встроенное программное обеспечение включено в комплект поставки | да |
| Одобрение UL | | Тип корпуса | Тип 1 | | Одобрение UL номер | J050 | | Номер файла UL | E174189 |
|
Механические данные
| Вес[г] | 113.8 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 30 / L = 63 |
| Материалы | нержавеющая сталь (316L/1.4435); нержавеющая сталь (316L/1.4404); PA; PTFE; FKM |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4435); Al2O3 (керамика) характеристики поверхности: Ra < 0,4 мкм / Rz = 4 мкм; PTFE; (FKM для уплотнения с помощью уплотнения DIN EN ISO 1179-2, см. инструкцию по эксплуатации) |
| Циклов сжатия мин. | 100 миллионов |
| Момент затяжки[Нм] | 25 |
| Технологическое подключение | резьбовое соединение G 1/2 наружная резьба |
Дисплеи/элементы управления
| Дисплей | | рабочее состояние | 2 СВЕТОДИОДА, зеленый |
|
Аксессуары
| Объем поставки | | Прокладка: G1/2, FKM DIN EN ISO1179-2 (-15...110°C), E30492 |
|
| Аксессуары (опционально) | | Прокладка: G1/2, FKM DIN EN ISO1179-2 (-15...110°C), E30492 | | Прокладка: G1/2, EPDM DIN EN ISO1179-2 (-25...110°C), E30451 | | Прокладка: G1/2, FFKM DIN EN ISO1179-2 (-5...110°C), E30513 | | Уплотнительное кольцо: 16,4 x 1, FKM (-15...110°C), E30510 | | Уплотнительное кольцо: 16,4 x 1, EPDM (-25...110°C), E30511 | | Уплотнительное кольцо: 16,4 x 1, FFKM (-5...110°C), E30512 |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
