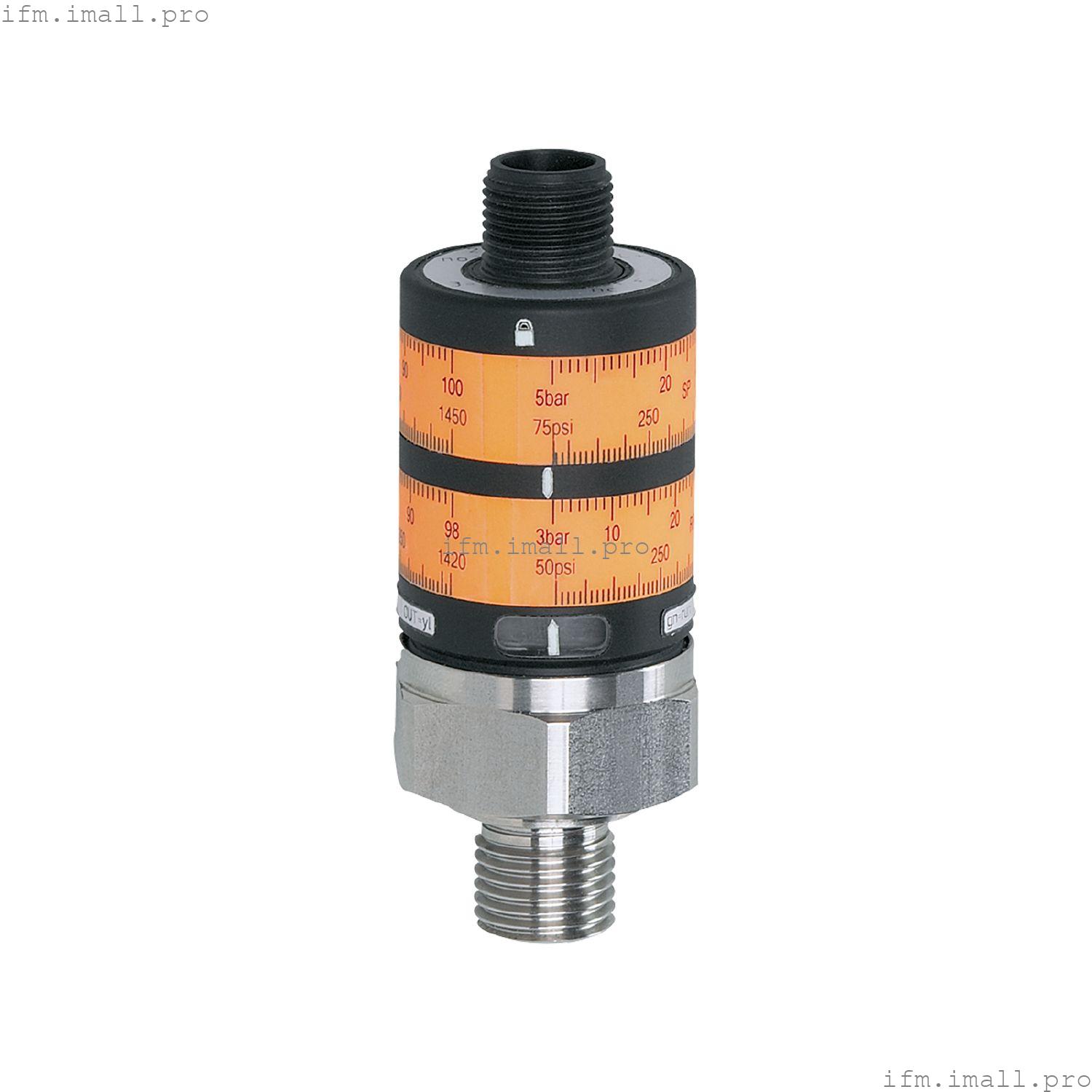

IFM PK6520
PK-400-SFG14-HCPKG/US/ /W
Реле давления с интуитивно понятной настройкой точки переключения
- Простая настройка точки переключения с помощью двух установочных колец, обеспечивающих оптимальное считывание
- Высокая долговременная стабильность благодаря прочной измерительной ячейке из нержавеющей стали с высоким допустимым давлением
- Механическая блокировка предотвращает непреднамеренное манипулирование точкой переключения
- Срок службы более 50 миллионов циклов давления
- Для использования в гидравлике, пневматике, кондиционировании воздуха и охлаждении
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Диапазон измерения | | 0... 400 бар | 0 ... 5800 psi |
|
| Технологическое подключение | резьбовое соединение G 1/4 наружная резьба внутренняя резьба: M5 |
Применение
| Применение | для промышленного применения |
| Среда | жидкости и газы |
| температура среды[°C] | -25...80 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение[В] | 9,6... 32 постоянного тока |
| Потребляемый ток[мА] | < 25 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | дополняющий |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 500 |
| Частота переключения DC[Гц] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 0... 400 бар | 0 ... 5800 psi |
|
| Заданное значение SP | | 20... 400 бар | 290 ... 5800 psi |
|
| Точка сброса rP | | 12...392 бар | 175...5685 psi |
|
Точность/отклонения
| Точность точки переключения[% конечного значения] | < ± 2,5; (Точность настройки) |
| Повторяемость[% конечного значения] | < ± 0,5; (при колебаниях температуры < 10 К) |
| Отклонение характеристик[% конечного значения] | < ± 1,5 (BFSL) / < ± 2,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения) |
| Температурный дрейф на 10 К | < ± 0.5 |
Программное обеспечение/программирование
| Регулировка точки переключения | установочные кольца |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 450 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 94.5 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 27 / L = 71,6 |
| Материалы | PBT; ПК; FKM; нержавеющая сталь (316L/1.4404) |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); FKM |
| Циклов сжатия мин. | 50 миллионов |
| Момент затяжки[Нм] | 25 |
| Технологическое подключение | резьбовое соединение G 1/4 наружная резьба внутренняя резьба: M5 |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | состояние переключения | СВЕТОДИОД, желтый |
|
| Со шкалой | да |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
