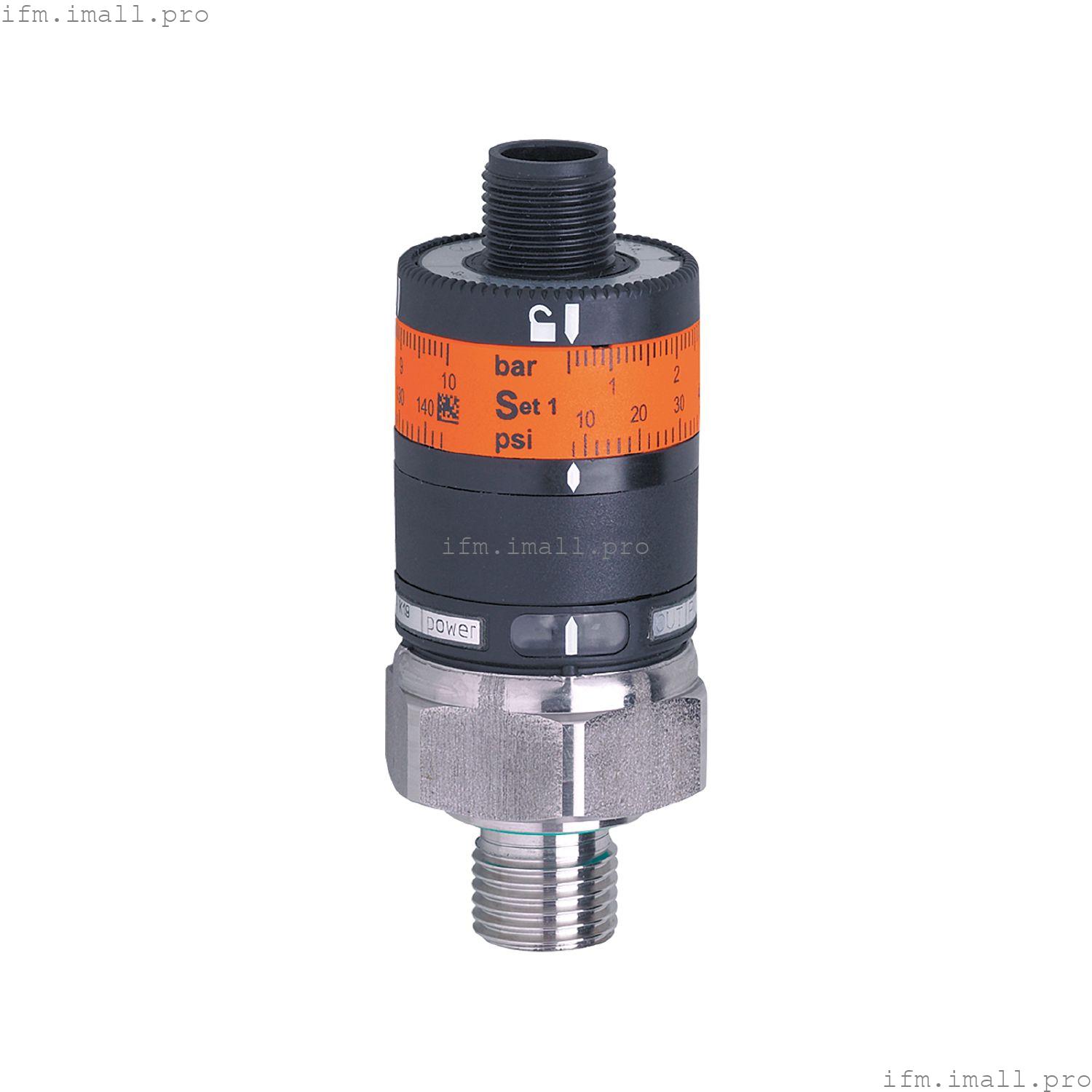

IFM PK5523
PK-025-SFG14-PSPKG/US/ /W
Реле давления с интуитивно понятной настройкой точки переключения
- Простая настройка точки переключения с помощью установочного кольца
- Измерительная ячейка из нержавеющей стали, например, для фреонов в холодильной технике
- Механическая блокировка предотвращает непреднамеренное манипулирование точкой переключения
- Высокое разрывное давление
- Для использования в гидравлических и пневматических решениях
Купить IFM PK5523 PK-025-SFG14-PSPKG/US/ /W или получить консультацию Вы можете по указанным ниже Контактам
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1 | ||
| Диапазон измерения |
| ||
| Технологическое подключение | резьбовое соединение G 1/4 наружная резьба внутренняя резьба: M5 |
Применение
| Применение | для промышленного применения | |||
| Среда | жидкости и газы | |||
| температура среды[°C] | -25...80 | |||
| Минимальное давление разрыва |
| |||
| Номинальное давление |
| |||
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение[В] | 9,6... 32 постоянного тока |
| Потребляемый ток[мА] | < 25 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | сигнал переключения |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально открытый |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 500 |
| Частота переключения DC[Гц] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения |
| ||
| Заданное значение SP |
| ||
| Гистерезис |
|
Точность/отклонения
| Точность точки переключения[% конечного значения] | < ± 2,5; (Точность настройки) |
| Повторяемость[% конечного значения] | < ± 0,5; (при колебаниях температуры < 10 К) |
| Отклонение характеристик[% конечного значения] | < ± 1,5 (BFSL) / < ± 2,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения) |
| Температурный дрейф на 10 К | < ± 0.5 |
Программное обеспечение/программирование
| Регулировка точки переключения | установочное кольцо |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС |
| ||||
| Ударопрочность |
| ||||
| Устойчивость к вибрации |
| ||||
| MTTF[годы] | 771 | ||||
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 92.5 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 27 / L = 71,6 |
| Материалы | PBT; ПК; FKM; нержавеющая сталь (316L/1.4404) |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); FKM |
| Циклов сжатия мин. | 50 миллионов |
| Момент затяжки[Нм] | 25 |
| Технологическое подключение | резьбовое соединение G 1/4 наружная резьба внутренняя резьба: M5 |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
Дисплеи/элементы управления
| Дисплей |
| ||||
| Со шкалой | да |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
