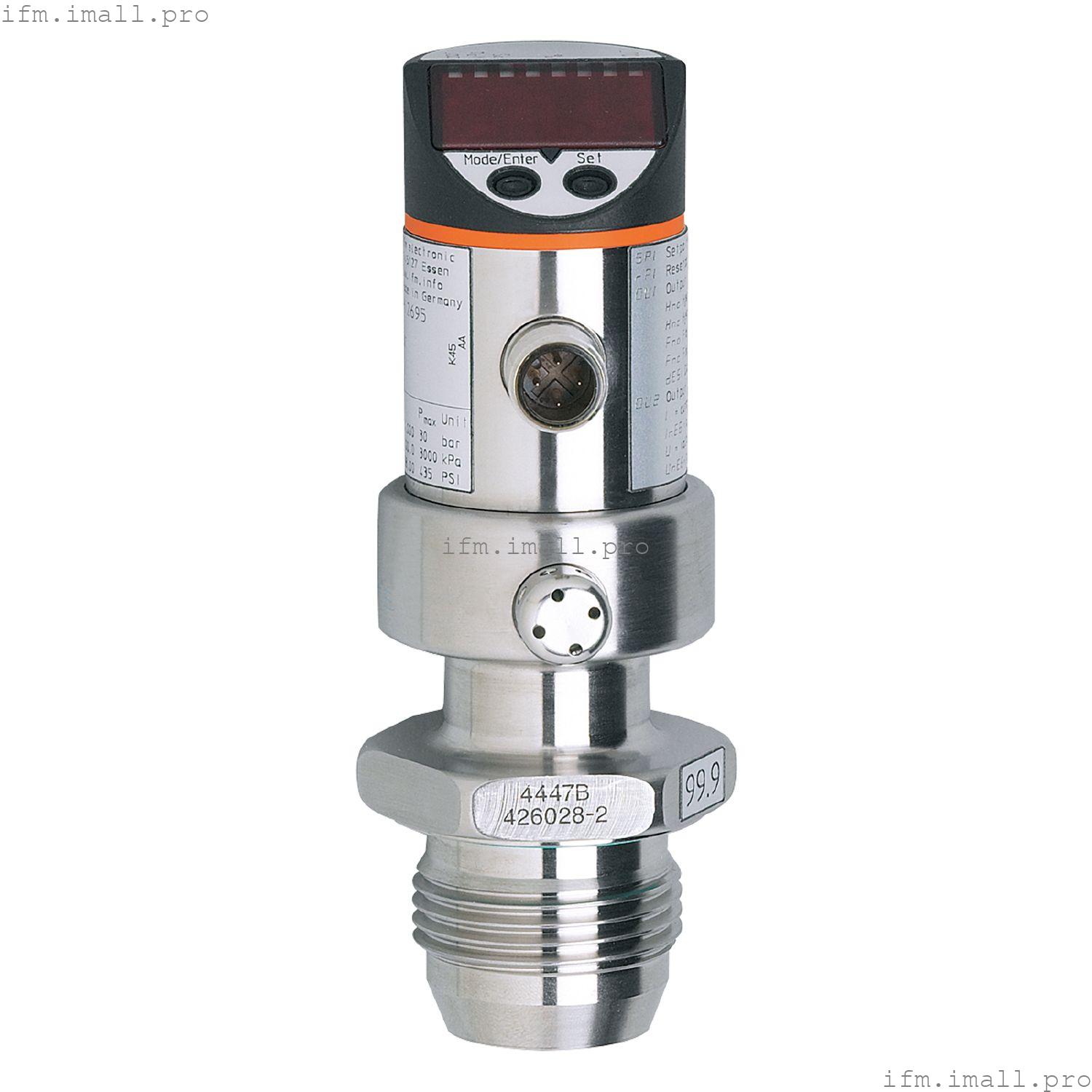

IFM PIM693
PIM025-REA01-KFPKG/US/ /P
Датчик давления с функцией диагностики для насосов
- Две функции в одном устройстве: мониторинг насоса и определение давления
- Надежная диагностика нарушений в области всасывания и обнаружение кавитации
- Обнаружение выделяющихся жидкостей или захваченного воздуха в насосе
- Независимый мониторинг давления в системе со вторым коммутационным выходом
- Управление насосом через аналоговый выход
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | | -1... 25 бар | -14,4...362,7 psi | -0,1...2,5 МПа |
|
| Технологическое подключение | резьбовое соединение G 1 уплотнительный конус с наружной резьбой |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | возможность скрытого монтажа для пищевой промышленности и производства напитков |
| установка | свободно поворачиваемый корпус на 350 ° |
| Среда | вязкие среды и жидкости со взвешенными частицами; жидкости и газы |
| температура среды[°C] | -25...125; (145 макс. 1ч) |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление; вакуум |
| Нет мертвого пространства | да |
Электрические характеристики
| Рабочее напряжение[В] | 18... 32 постоянного тока |
| Потребляемый ток[мА] | < 50 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 0.2 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; (настраивается) |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Частота переключения DC[Гц] | 350 |
| Примечание по частоте переключения[Гц] | |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20, обратимый; (масштабируемый) |
| Макс. нагрузка[Ом] | (Ub - 10 В) / 20 мА |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | -1... 25 бар | -14,4...362,7 psi | -0,1...2,5 МПа |
|
| Заданное значение SP | | -0,96...25 бар | -13,8...362,7 psi | -0,096...2,5 МПа |
|
| Точка сброса rP | | -1...24,96 бар | -14,4...362,1 psi | -0,1...2,496 МПа |
|
| Аналоговая начальная точка | | -1...18,74 бар | -14,4...271,8 psi | -0,1...1,874 МПа |
|
| Аналоговая конечная точка | | 5.24... 25 бар | 76,2 ...362,7 psi | 0.524...2,5 МПа |
|
| В шагах | |
| Заводская настройка | | OU1 = Fnc | OU2 = I | | ASP = 0,00 бар | AEP = 25,00 бар |
|
Точность/отклонения
| Точность точки переключения[% диапазона] | < ± 0,2; (Коэффициент понижения 1:1) |
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К; Коэффициент понижения 1:1) |
| Отклонение характеристик[% диапазона] | < ± 0,2; (Коэффициент понижения 1:1, линейность, вкл. гистерезис и повторяемость, установка предельного значения в соответствии с DIN EN IEC 62828-1) |
| Отклонение линейности[% диапазона] | < ± 0,15; (Коэффициент понижения 1:1) |
| Отклонение гистерезиса[% диапазона] | < ± 0,15; (Коэффициент понижения 1:1) |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (Коэффициент понижения 1:1; в год) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < ± 0,15; (0...70 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < ± 0,1; (0...70 °C) |
Время отклика
| Время отклика[мс] | < 2.5 |
| Значение процесса демпфирования dAP[с] | 0...10 |
| Демпфирование для аналогового выхода dAA[с] | 0...10 |
| Время реакции на шаг аналогового выхода[мс] | 0.2 |
Программное обеспечение/программирование
| Опции настройки параметров | нулевая точка; промежуток |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67; IP 69K |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-5 Surge | 0,5/1 кВ | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 188 |
Механические данные
| Вес[г] | 457 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 34 / L = 119 |
| Материалы | нержавеющая сталь (316L/1.4404); PC; PBT; PEI; FKM; PTFE |
| Материалы, контактирующие со средой | керамика (99,9 % Al2O3); нержавеющая сталь (316L/1.4435) характеристики поверхности: Ra < 0,4 мкм / Rz = 4 мкм; ПТФЭ |
| Циклов сжатия мин. | 100 миллионов |
| Технологическое подключение | резьбовое соединение G 1 уплотнительный конус с наружной резьбой |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 4 x LED зеленого цвета | | состояние переключения | 2 x LED желтого цвета | | функциональный дисплей | буквенно-цифровой дисплей, 4-значный | | измеренные значения | буквенно-цифровой дисплей, 4-значный |
|
Примечания
| Замечания | | диагностика насосов с постоянной частотой вращения (отклонение +/- 10% от заданной частоты вращения) | | диапазон скоростей 40... 3000 Ед/мин | | минимальное давление для диагностики насоса 0,5 бар | | Квалификация 3-A действительна только в том случае, если для установки используются адаптеры с квалификацией 3-A. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
