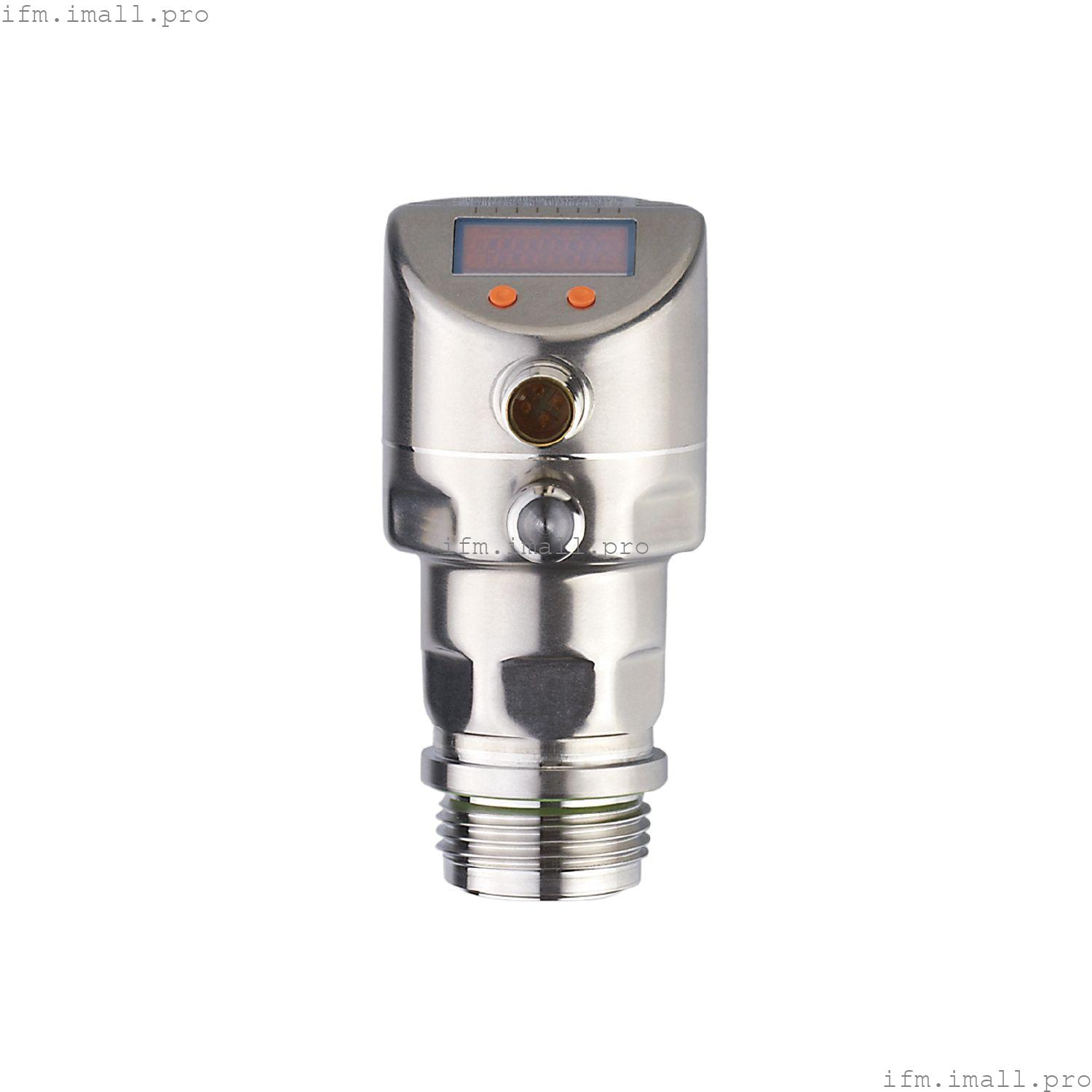

IFM PI2798

PI-,25BREA01-MFRKG/US/ /P

Датчик давления (невыступающий) с дисплеем

Прочный корпус из нержавеющей стали для использования в пищевой и пивной промышленности
Гигиеническая, плоская конструкция
Устойчив к очистке под высоким давлением с использованием агрессивных чистящих средств
Высокая термостойкость и высокая степень защиты
Программируемый аналоговый и коммутационный выход
Удобное управление с помощью кнопок или настройки параметров через IO-Link

Купить IFM PI2798 PI-,25BREA01-MFRKG/US/ /P или получить консультацию Вы можете по указанным ниже Контактам

Технические характеристики

Характеристики продукта

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Диапазон измерения

-0,0124...0,25 бар

-12,4...250 мбар

-5...100,4 inH2O

-1,24...25 кПа

Технологическое подключение

резьбовое соединение G 1 наружная резьба Aseptoflex Vario

Применение

Специальная функция

Позолоченные контакты

Применение

возможность скрытого монтажа для пищевой промышленности и производства напитков

Среда

вязкие среды и жидкости со взвешенными частицами; жидкости и газы

температура среды[°C]

-25...125; (145 макс. 1ч)

Минимальное давление разрыва

30000 мбар

12044 inH2O

3000 кПа

Номинальное давление

6000 мбар

2400 inH2O

600 кПа

Стойкость к вакууму

-1000 мбар

-0,1 МПа

Тип давления

относительное давление

Нет мертвого пространства

да

MAWP для решений согласно CRN[бар]

Электрические характеристики

Мин. сопротивление изоляции[МОм]	100; (500 В постоянного тока)
Класс защиты	III
Защита от обратной полярности	да
Встроенный watchdog	да

2-проводной
Рабочее напряжение[В]	20... 32 постоянного тока
Потребляемый ток[мА]	3.6...21
Время задержки включения[с]	1

3-проводной
Рабочее напряжение[В]	18... 32 постоянного тока
Потребляемый ток[мА]	< 45
Время задержки включения[с]	0.5

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходных данных	2
Выходной сигнал	сигнал переключения; аналоговый сигнал; IO-Link; (настраивается)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция вывода	нормально открытый / нормально закрытый; (параметризуемый)
Количество аналоговых выходов	1
Аналоговый токовый выход[мА]	4...20, обратимый; (масштабируемый)
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

2-проводной
Макс. нагрузка[Ом]	300

3-проводной
Макс. падение напряжения на коммутационном выходе постоянного тока[В]	2
Постоянная токовая нагрузка коммутационного выхода DC[мА]	250
Частота переключения DC[Гц]	125
Макс. нагрузка[Ом]	(Ub - 10 В) / 20 мА

Диапазон измерения/установки

Диапазон измерения

-0,0124...0,25 бар

-12,4...250 мбар

-5...100,4 inH2O

-1,24...25 кПа

Заданное значение SP

-12...250 мбар

-4,8...100,4 inH2O

-1,2...25 кПа

Точка сброса rP

-12,4...249,6 мбар

-5...100,2 inH2O

-1,24...24,96 кПа

Аналоговая начальная точка

-12,4...187,4 мбар

-5...75,2 inH2O

-1,24...18,74 кПа

Аналоговая конечная точка

50...250 мбар

20.1...100.4 inH2O

5...25 кПа

В шагах

0,2 мбар

0,1 inH2O

0,02 кПа

Заводская настройка

	SP1 = 62,4 мбар	rP1 = 57,4 мбар
	SP2 = 187,4 мбар	rP2 = 182,4 мбар
	ASP = 0,0 мбар	AEP = 250,0 мбар
	dAP = 0,06 с	dAA = 0,03 с

Точность/отклонения

Точность точки переключения[% диапазона]	< ± 0,2; (Коэффициент понижения 1:1)
Повторяемость[% диапазона]	< ± 0,1; (при колебаниях температуры < 10 К; Коэффициент понижения 1:1)
Отклонение характеристик[% диапазона]	< ± 0,2; (Коэффициент понижения 1:1, линейность, вкл. гистерезис и повторяемость, установка предельного значения в соответствии с DIN EN IEC 62828-1)
Отклонение линейности[% диапазона]	< ± 0,15; (Коэффициент понижения 1:1)
Отклонение гистерезиса[% диапазона]	< ± 0,15; (Коэффициент понижения 1:1)
Долгосрочная стабильность[% диапазона]	< ± 0,1; (Коэффициент понижения 1:1; в год)
Температурный коэффициент нулевая точка[% диапазона / 10 K]	< ± 0,05; (0...70 °C)
Температурный коэффициент диапазон[% диапазона / 10 K]	< ± 0,15; (0...70 °C)

Время отклика

Значение процесса демпфирования dAP[с]	0...30
Демпфирование для аналогового выхода dAA[с]	0.01...99.99

2-проводной
Время реакции на шаг аналогового выхода[мс]	45

3-проводной
Мин. время отклика коммутационного выхода (dAP)[мс]	3
Время реакции на шаг аналогового выхода[мс]	7

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

IO-Link версия

1.0

Режим SIO

да

Требуемый тип порта master

Данные процесса аналог.

Данные процесса бинарн.

Мин. время цикла процесса[мс]

2.3

Поддерживаемые идентификаторы устройств

Тип операции	DeviceID
По умолчанию	257

Условия эксплуатации

Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Защита	IP 67; IP 68; IP 69K

Испытания/сертификаты

ЭМС

EN 61000-4-2 ESD	4 кВ CD / 8 кВ AD
EN 61000-4-3 Высокочастотное излучение	10 В/м
EN 61000-4-4 Взрыв	2 кВ
EN 61000-4-5 Surge	0,5/1 кВ
EN 61000-4-6 ВЧ провод.	10 В

Ударопрочность

DIN IEC 68-2-27

50 г (11 мс)

Устойчивость к вибрации

DIN IEC 68-2-6

20 г (10...2000 Гц)

MTTF[годы]

160

Примечание об утверждении

заводской сертификат доступен для ознакомления

Одобрение UL

Одобрение UL номер	J018
Номер файла UL	E174189

Механические данные

Вес[г]	354
Корпус	цилиндрический
Размеры[мм]	Ø 50 / L = 105,8
Материалы	нержавеющая сталь (316L/1.4404); FKM; PTFE; PBT; PEI; PFA
Материалы, контактирующие со средой	керамика (99,9 % Al2O3); нержавеющая сталь (316L/1.4435) характеристики поверхности: Ra < 0,4 мкм / Rz = 4 мкм; ПТФЭ
Циклов сжатия мин.	100 миллионов
Технологическое подключение	резьбовое соединение G 1 наружная резьба Aseptoflex Vario

Дисплеи/элементы управления

Дисплей

Блок отображения	Светодиод, зеленый
состояние переключения	СВЕТОДИОД, желтый
функциональный дисплей	буквенно-цифровой дисплей, 4-значный
измеренные значения	буквенно-цифровой дисплей, 4-значный

Блок отображения

мбар; кПа; inH2O; mmWS; % от пролета

Примечания

Количество в упаковке

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A; Контакты: позолоченные
