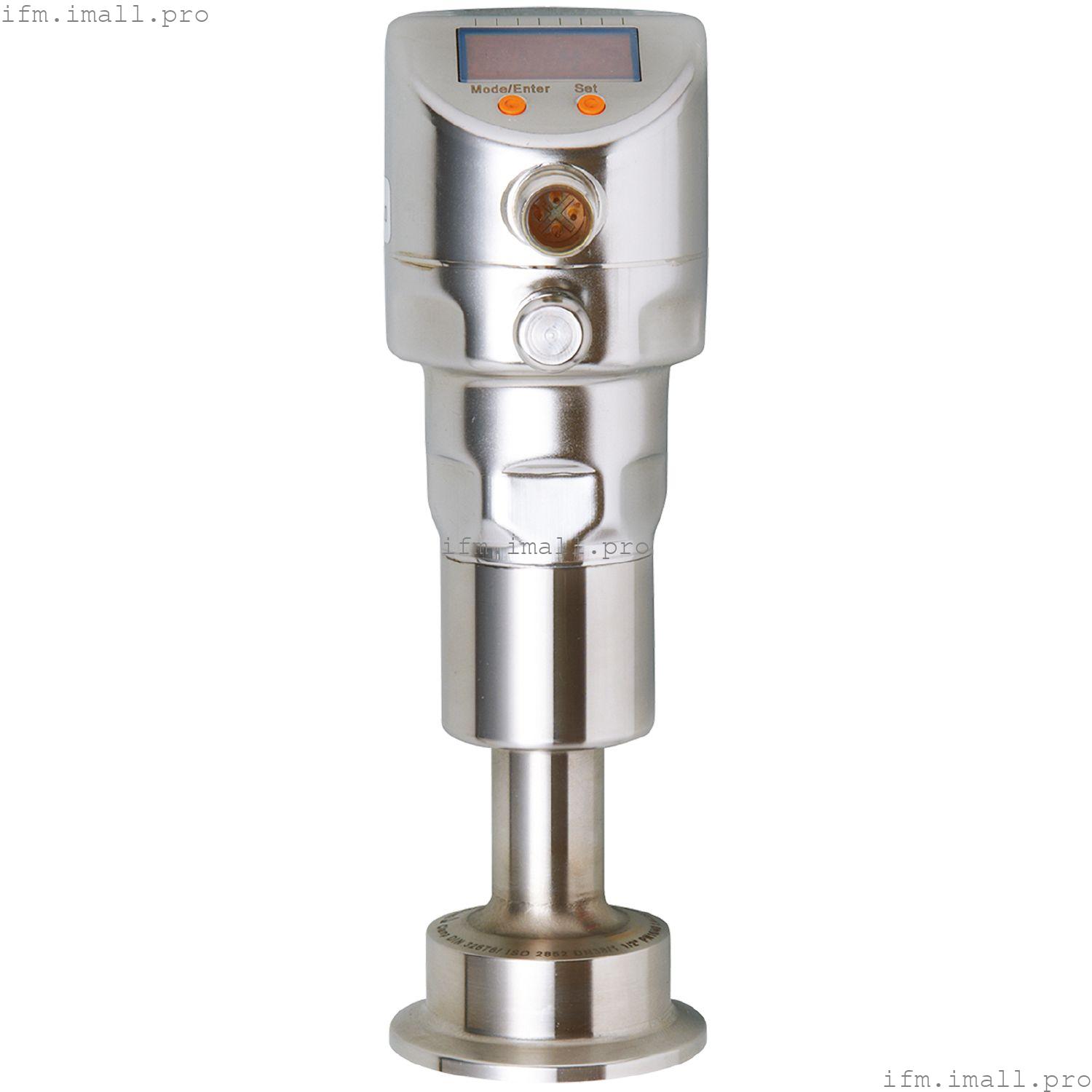

IFM PI2204

PI-010-REZ01-MFRKG/US/ /P

Датчик давления (невыступающий) с дисплеем

Для использования при высоких температурах в пищевой и безалкогольной промышленности
Прочный корпус из нержавеющей стали с гигиенической конструкцией заподлицо
С двухпроводной и трехпроводной технологией подключения
Сокращение сложности электропроводки при работе в качестве двухпроводной токовой петли
Встроенный зажимной диафрагменный разделитель с мембраной из нержавеющей стали
Удобное управление с помощью кнопок или настройки параметров через IO-Link

Купить IFM PI2204 PI-010-REZ01-MFRKG/US/ /P или получить консультацию Вы можете по указанным ниже Контактам

Технические характеристики

Характеристики продукта

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Диапазон измерения

-1... 10 бар

-14,5...145 psi

-0,1...1 МПа

Технологическое подключение

Зажим DN40 (1,5") DIN 32676 (ISO 2852)

Применение

Специальная функция

Позолоченные контакты

Применение

возможность скрытого монтажа для пищевой промышленности и производства напитков

Среда

вязкие среды и жидкости со взвешенными частицами; жидкости и газы

температура среды[°C]

-20...200; (-20...90 < 0 бар)

Минимальное давление разрыва

100 бар

1450 psi

10 МПа

Номинальное давление

50 бар

725 psi

5 МПа

Тип давления

относительное давление; вакуум

Электрические характеристики

Мин. сопротивление изоляции[МОм]	100; (500 В постоянного тока)
Класс защиты	III
Защита от обратной полярности	да
Встроенный watchdog	да

2-проводной
Рабочее напряжение[В]	20... 32 постоянного тока
Потребляемый ток[мА]	3.6...21
Время задержки включения[с]	1

3-проводной
Рабочее напряжение[В]	18... 32 постоянного тока
Потребляемый ток[мА]	< 45
Время задержки включения[с]	0.5

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходных данных	2
Выходной сигнал	сигнал переключения; аналоговый сигнал; IO-Link; (настраивается)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция вывода	нормально открытый / нормально закрытый; (параметризуемый)
Количество аналоговых выходов	1
Аналоговый токовый выход[мА]	4...20, обратимый; (масштабируемый)
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

2-проводной
Макс. нагрузка[Ом]	300

3-проводной
Макс. падение напряжения на коммутационном выходе постоянного тока[В]	2
Постоянная токовая нагрузка коммутационного выхода DC[мА]	250
Частота переключения DC[Гц]	125
Макс. нагрузка[Ом]	(Ub - 10 В) / 20 мА

Диапазон измерения/установки

Диапазон измерения

-1... 10 бар

-14,5...145 psi

-0,1...1 МПа

Заданное значение SP

-0,98...10 бар

-14,2...145 psi

-0,098...1 МПа

Точка сброса rP

-1...9,98 бар

-14,5...144,7 psi

-0,1...0,998 МПа

Аналоговая начальная точка

-1...7,5 бар

-14,5...108,7 psi

-0,1...0,75 МПа

Аналоговая конечная точка

1,5 ... 10 бар

21,8 ...145 psi

0,15...1 МПа

В шагах

0,01 бар

0,1 psi

0,001 МПа

Заводская настройка

	SP1 = 2,50 бар	rP1 = 2,30 бар
	SP2 = 7,50 бар	rP2 = 7,30 бар
	ASP = 0,00 бар	AEP = 10,00 бар

Точность/отклонения

Точность точки переключения[% диапазона]	< ± 0,2; (Коэффициент понижения 1:1)
Повторяемость[% диапазона]	< ± 0,1; (при колебаниях температуры < 10 К; Коэффициент понижения 1:1)
Отклонение характеристик[% диапазона]	< ± 0,2; (Коэффициент понижения 1:1, линейность, вкл. гистерезис и повторяемость, установка предельного значения в соответствии с DIN EN IEC 62828-1)
Отклонение линейности[% диапазона]	< ± 0,15; (Коэффициент понижения 1:1)
Отклонение гистерезиса[% диапазона]	< ± 0,15; (Коэффициент понижения 1:1)
Долгосрочная стабильность[% диапазона]	< ± 0,1; (Коэффициент понижения 1:1; в год)
Температурный коэффициент нулевая точка[% диапазона / 10 K]	< ± 0,2; (0...200 °C)
Температурный коэффициент диапазон[% диапазона / 10 K]	< ± 0,15; (0...200 °C)

Время отклика

Значение процесса демпфирования dAP[с]	0...30
Демпфирование для аналогового выхода dAA[с]	0.01...99.99

2-проводной
Время реакции на шаг аналогового выхода[мс]	45

3-проводной
Мин. время отклика коммутационного выхода (dAP)[мс]	3
Время реакции на шаг аналогового выхода[мс]	7

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

IO-Link версия

1.0

Стандарт SDCI

Спецификация связи IO-Link, версия 1.0, январь 2009 г., Порядковый номер: 10.002

Режим SIO

да

Требуемый тип порта master

Данные процесса аналог.

Данные процесса бинарн.

Мин. время цикла процесса[мс]

2.3

Поддерживаемые идентификаторы устройств

Тип операции	DeviceID
По умолчанию	157

Условия эксплуатации

Температура окружающей среды[°C]

-25...80

Примечание по температуре окружающей среды

температура среды: ≤ 160 °C

Температура окружающей среды[°C]

-25...65

Примечание по температуре окружающей среды

температура среды: ≤ 200 °C

Температура хранения[°C]

-25...100

Защита

IP 67; IP 68; IP 69K

Испытания/сертификаты

ЭМС

DIN EN 61000-6-2
DIN EN 61000-6-3

Ударопрочность

DIN EN 60068-2-27

50 г (11 мс)

Устойчивость к вибрации

DIN EN 60068-2-6

20 г (10...2000 Гц)

MTTF[годы]

142

Примечание об утверждении

Включая бесплатный сертификат калибровки по 6 пунктам.

Механические данные

Вес[г]	1053
Корпус	цилиндрический
Размеры[мм]	Ø 50 / L = 163
Материалы	нержавеющая сталь (316L/1.4404); нержавеющая сталь (316L/1.4435); PBT; PEI; PFA
Материалы, контактирующие со средой	нержавеющая сталь (316L/1.4435)
Циклов сжатия мин.	10 миллионов
Технологическое подключение	Зажим DN40 (1,5") DIN 32676 (ISO 2852)
Характеристики поверхности Ra/Rz деталей, контактирующих со средой	Ra < 0,38 мкм
Заливная жидкость для передачи давления	NEOBEE (пищевой сорт, соответствует требованиям FDA)
Диаметр диафрагмы[мм]	34

Дисплеи/элементы управления

Дисплей

Блок отображения	Светодиод, зеленый
состояние переключения	СВЕТОДИОД, желтый
функциональный дисплей	буквенно-цифровой дисплей, 4-значный
измеренные значения	буквенно-цифровой дисплей, 4-значный

Блок отображения

бар; psi; МПа; % от пролета

Примечания

Количество в упаковке

1 шт.

Электрическое подключение

Разъем: 1 x M12; кодировка: A; Контакты: позолоченные
