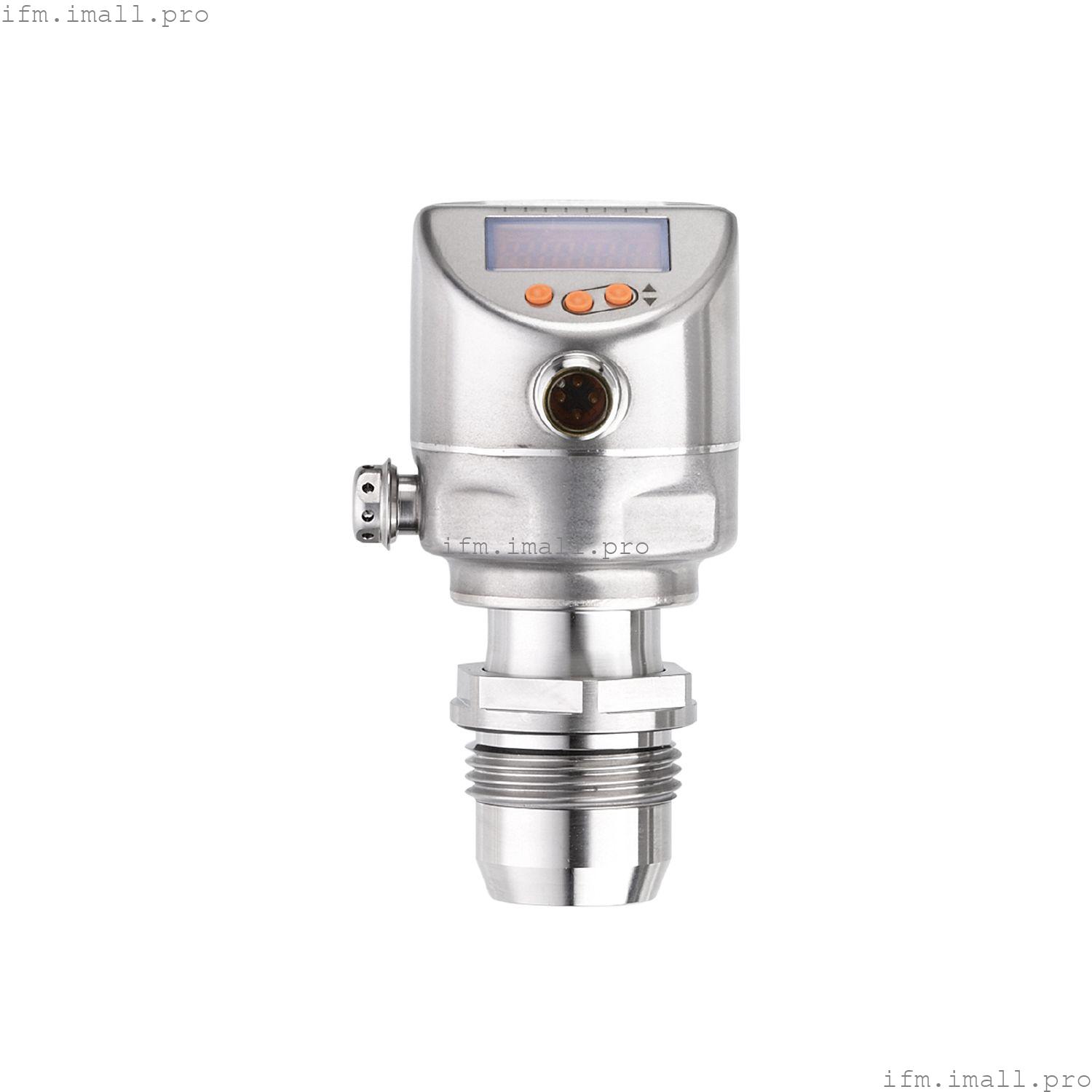

IFM PI1806

PI-2,5-REA01-MFRKG/US/ /P

Датчик давления (невыступающий) с дисплеем

Прочный корпус из нержавеющей стали для требований пищевой промышленности и производства напитков
Гигиеническая, плоская конструкция
Устойчив к очистке под высоким давлением с использованием агрессивных чистящих средств
Высокая термостойкость и высокая степень защиты
Программируемый аналоговый и коммутационный выход
Встроенное измерение температуры через IO-Link
Удобное управление с помощью кнопок или настройки параметров через IO-Link

Купить IFM PI1806 PI-2,5-REA01-MFRKG/US/ /P или получить консультацию Вы можете по указанным ниже Контактам

Технические характеристики

Характеристики продукта

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Диапазон измерения

-0,124...2,5 бар

-1,8...36,25 psi

-50...1004 inH2O

-12,4...250 кПа

Технологическое подключение

резьбовое соединение G 1 уплотнительный конус с внешней резьбой Внимание: Устройство должно устанавливаться только в технологическое соединение для уплотнительного конуса G1.; Уплотнительный конус G1A устройства подходит только для переходников с металлическим концевым упором.

Применение

Специальная функция

Позолоченные контакты

Применение

возможность скрытого монтажа для пищевой промышленности и производства напитков

Среда

вязкие среды и жидкости со взвешенными частицами; жидкости и газы

температура среды[°C]

-25...150

Минимальное давление разрыва

50 бар

725 psi

5000 МПа

Номинальное давление

20 бар

290 psi

2000 кПа

Стойкость к вакууму

-1000 мбар

-0,1 МПа

Тип давления

относительное давление; вакуум

Нет мертвого пространства

да

MAWP для решений согласно CRN[бар]

Электрические характеристики

Мин. сопротивление изоляции[МОм]	100; (500 В постоянного тока)
Класс защиты	III
Защита от обратной полярности	да
Встроенный watchdog	да

2-проводной
Рабочее напряжение[В]	20...30 постоянного тока
Потребляемый ток[мА]	3.5...21.5
Время задержки включения[с]	< 1

3-проводной
Рабочее напряжение[В]	18...30 постоянного тока
Потребляемый ток[мА]	5...45; (430 при макс. токе нагрузки)
Время задержки включения[с]	< 0.5

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходных данных	2
Выходной сигнал	сигнал переключения; аналоговый сигнал; IO-Link
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция вывода	нормально открытый / нормально закрытый; (параметризуемый)
Количество аналоговых выходов	1
Аналоговый токовый выход[мА]	4...20, обратимый; (масштабируемый)
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

2-проводной
Макс. нагрузка[Ом]	300

3-проводной
Макс. падение напряжения на коммутационном выходе постоянного тока[В]	2
Постоянная токовая нагрузка коммутационного выхода DC[мА]	100
Частота переключения DC[Гц]	125
Макс. нагрузка[Ом]	(Ub - 10 В) / 21,5 мА; 650 Ом (Ub = 24 В)

Диапазон измерения/установки

Диапазон измерения

-0,124...2,5 бар

-1,8...36,25 psi

-50...1004 inH2O

-12,4...250 кПа

Заданное значение SP

-0,12...2,5 бар

-1,74...36,26 psi

-48...1004 inH2O

-12...250 кПа

Точка сброса rP

-0,124...2,496 бар

-1,8...36,2 psi

-50...1002 inH2O

-12,4...249,6 кПа

Аналоговая начальная точка

-0,124...1,994 бар

-1,8...28,92 psi

-50...801 inH2O

-12,4...199,4 кПа

Аналоговая конечная точка

0,382... 2,5 бар

5,54...36,26 psi

153...1004 inH2O

38,2... 250 кПа

Минимальная разница между SP и rP

0,004 бар

0,06 psi

2 inH2O

0,4 кПа

В шагах

0,001 бар

0,01 фунт /кв. дюйм

1 inH2O

0,1 кПа

Заводская настройка

	SP1 = 0,625 бар	rP1 = 0,575 бар
	SP2 = 1,875 бар	rP2 = 1,825 бар
	ASP = 0,00 бар	AEP = 2,50 бар
	dAP = 2.00 с	dAA =2.00 с

Контроль температуры

Диапазон измерения

-25...150 °C

-13...302 °F

Точность/отклонения

Точность точки переключения[% диапазона]

< ± 0,2; (DIN EN IEC 62828-1; Коэффициент понижения 1:1)

Повторяемость[% диапазона]

< ± 0,1; (при колебаниях температуры < 10 К; Коэффициент понижения 1:1)

Отклонение характеристик[% диапазона]

< ± 0,2; (DIN IEC EN 62828-1 вкл. погрешность нулевой точки и размаха, нелинейность, гистерезис; коэффициент понижения 1:1)

Отклонение линейности[% диапазона]

< ± 0,15; (Коэффициент понижения 1:1)

Отклонение гистерезиса[% диапазона]

< ± 0,15; (Коэффициент понижения 1:1)

Долгосрочная стабильность[% диапазона]

< ± 0,1; (Коэффициент понижения 1:1; в год)

Общее отклонение в диапазоне температур

Диапазон температур	общее отклонение
-25...15 °C	Отклонение характеристик ± 0,05 % от диапазона / 10 К
15...80 °C	Отклонение характеристик
80...150 °C	Отклонение характеристик ± 0,1 % от диапазона / 10 К

Примечания по точности / отклонению

для получения более подробной информации смотрите раздел Диаграммы и графики

Контроль температуры
Точность[К]	± 2,5+ (0,08 x (температура окружающей среды - температура среды))
Повторяемость[К]	± 0,2
Разрешение[К]	0.2

Время отклика

Значение процесса демпфирования dAP[с]	0...99.99
Демпфирование для аналогового выхода dAA[с]	0...99.99

2-проводной
Время реакции на шаг аналогового выхода[мс]	30

3-проводной
Мин. время отклика коммутационного выхода (dAP)[мс]	3
Время реакции на шаг аналогового выхода[мс]	7

Контроль температуры
Динамический отклик T05 / T09[с]	< 35 / < 135; (DIN EN 60751 water ; >0,9 м/с)

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

IO-Link версия

1.1

Стандарт SDCI

IEC 61131-9

Профили

Common - I&D	Идентификация и диагностика
функция	Данные измерений, высокое разрешение

Режим SIO

да

Требуемый тип порта master

Мин. время цикла процесса[мс]

5.6

IO-Link разрешение (давление)[бар]

0.0001

IO-Link разрешение температура[К]

0.2

Данные процесса IO-Link (циклические)

функция	длина бита
давление	32
температура	32
состояние устройства	4
информация о двоичном переключении	2

Функции IO-Link (ациклические)

метка для конкретного применения; внутренняя температура; счетчик часов работы; счетчик циклов переключения; Счетчик пикового давления

Поддерживаемые идентификаторы устройств

Тип операции	DeviceID
По умолчанию	1154

Условия эксплуатации

Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Защита	IP 67; IP 68; IP 69K

Испытания/сертификаты

ЭМС

DIN EN 61326-1

Ударопрочность

DIN EN 60068-2-27

50 г (11 мс)

Устойчивость к вибрации

DIN EN 60068-2-6

20 г (10...2000 Гц)

MTTF[годы]

214

Примечание об утверждении

заводской сертификат доступен для ознакомления

Одобрение UL

Одобрение UL номер	J049
Номер файла UL	E174189

Механические данные

Вес[г]	384.8
Корпус	цилиндрический
Размеры[мм]	Ø 50 / L = 106
Материалы	нержавеющая сталь (316L/1.4404); FKM; PTFE; PBT; PEI; PFA
Материалы, контактирующие со средой	керамика (99,9 % Al2O3); нержавеющая сталь (316L/1.4435) характеристики поверхности: Ra < 0,4 мкм / Rz = 4 мкм; ПТФЭ
Циклов сжатия мин.	100 миллионов
Момент затяжки[Нм]	20
Технологическое подключение	резьбовое соединение G 1 уплотнительный конус с внешней резьбой Внимание: Устройство должно устанавливаться только в технологическое соединение для уплотнительного конуса G1.; Уплотнительный конус G1A устройства подходит только для переходников с металлическим концевым упором.

Дисплеи/элементы управления

Дисплей

Блок отображения	Светодиод, зеленый
состояние переключения	СВЕТОДИОД, желтый
функциональный дисплей	буквенно-цифровой дисплей, 4-значный
измеренные значения	буквенно-цифровой дисплей, 4-значный

Блок отображения

бар; psi; кПа; inH2O

Примечания

Количество в упаковке

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A; Контакты: позолоченные
