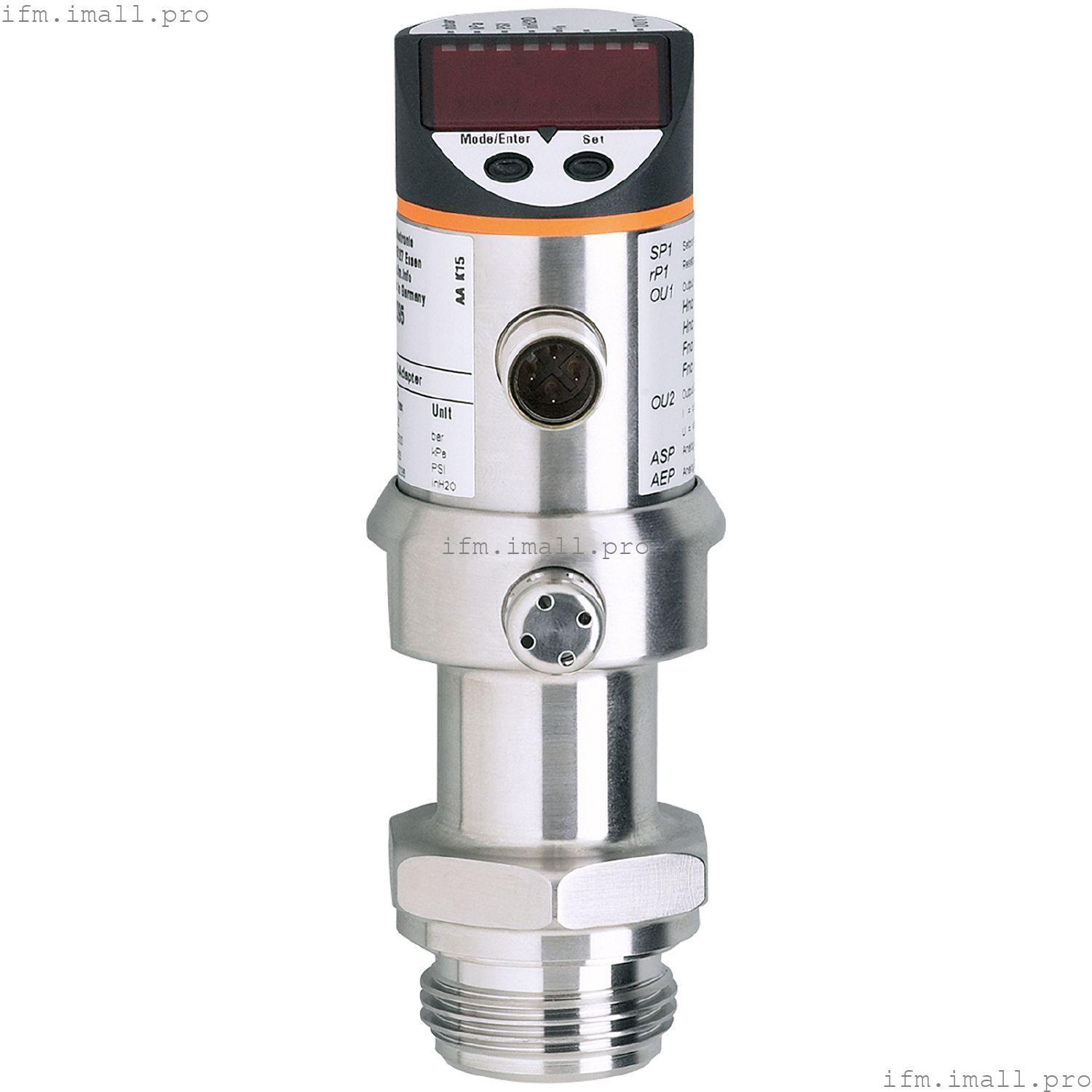

IFM PI1097
PI-001BRES30-E-ZVG/US/ /P
Датчик давления (невыступающий) с дисплеем
- Комбинированное измерение уровня и обнаружение точечного уровня с аналоговым/коммутационным выходом
- Устойчив к очистке под высоким давлением с использованием агрессивных чистящих средств
- Для использования при высоких температурах в технологических процессах
- Гигиеническая конструкция для требований пищевой и безалкогольной промышленности
- Утопленный монтаж в контейнерах, цистернах и трубах
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | | -0,05... 1 бар | -50...1000 мбар |
|
| Технологическое подключение | резьбовое соединение Aseptoflex внешняя резьба Aseptoflex |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | возможность скрытого монтажа для пищевой промышленности и производства напитков |
| установка | свободно поворачиваемый корпус на 350 ° |
| Среда | вязкие среды и жидкости со взвешенными частицами; жидкости и газы |
| температура среды[°C] | -25...125; (145 макс. 1ч) |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление |
| Нет мертвого пространства | да |
Электрические характеристики
| Рабочее напряжение[В] | 20... 32 постоянного тока |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 0.5 |
| Пиковый ток включения[мА] | 6 |
| Длительность пикового тока включения[мс] | 30 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20, обратимый; (масштабируемый 1:4) |
| Макс. нагрузка[Ом] | 300 |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | -0,05... 1 бар | -50...1000 мбар |
|
| Аналоговая начальная точка[мбар] | -50...750 |
| Аналоговая конечная точка[мбар] | 200...1000 |
| В шагах[мбар] | 1 |
| Заводская настройка | | ASP = 0 мбар | AEP = 1000 мбар |
|
Точность/отклонения
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К; Коэффициент понижения 1:1) |
| Отклонение характеристик[% диапазона] | < ± 0,2; (Коэффициент понижения 1:1, линейность, вкл. гистерезис и повторяемость, установка предельного значения в соответствии с DIN EN IEC 62828-1) |
| Отклонение линейности[% диапазона] | < ± 0,15; (Коэффициент понижения 1:1) |
| Отклонение гистерезиса[% диапазона] | < ± 0,15; (Коэффициент понижения 1:1) |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (Коэффициент понижения 1:1; в год) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < ± 0,05; (0...70 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < ± 0,15; (0...70 °C) |
Время отклика
| Демпфирование для аналогового выхода dAA[с] | 0.1...100 |
| Макс. время отклика аналогового выхода[мс] | 40 |
Программное обеспечение/программирование
| Опции настройки параметров | нулевая точка; промежуток |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67; IP 69K |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-5 Surge | 0,5/1 кВ | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 238 |
Механические данные
| Вес[г] | 403.5 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 34 / L = 119 |
| Материалы | нержавеющая сталь (316L/1.4404); PC; PBT; PEI; FKM; PTFE |
| Материалы, контактирующие со средой | керамика (99,9 % Al2O3); нержавеющая сталь (316L/1.4435) характеристики поверхности: Ra < 0,4 мкм / Rz = 4 мкм; ПТФЭ |
| Циклов сжатия мин. | 100 миллионов |
| Технологическое подключение | резьбовое соединение Aseptoflex внешняя резьба Aseptoflex |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 6 x LED зеленого цвета | | функциональный дисплей | буквенно-цифровой дисплей, 4-значный | | измеренные значения | буквенно-цифровой дисплей, 4-значный |
|
| Блок отображения | мбар; кПа; фунт/кв.дюйм; inH2O; mWS; % от диапазона |
Примечания
| Замечания | | Квалификация 3-A действительна только в том случае, если для установки используются адаптеры с квалификацией 3-A. |
|
| Примечания | Пожалуйста, не используйте для новых проектов.; больше никаких адаптеров в качестве аксессуаров не доступно. |
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
