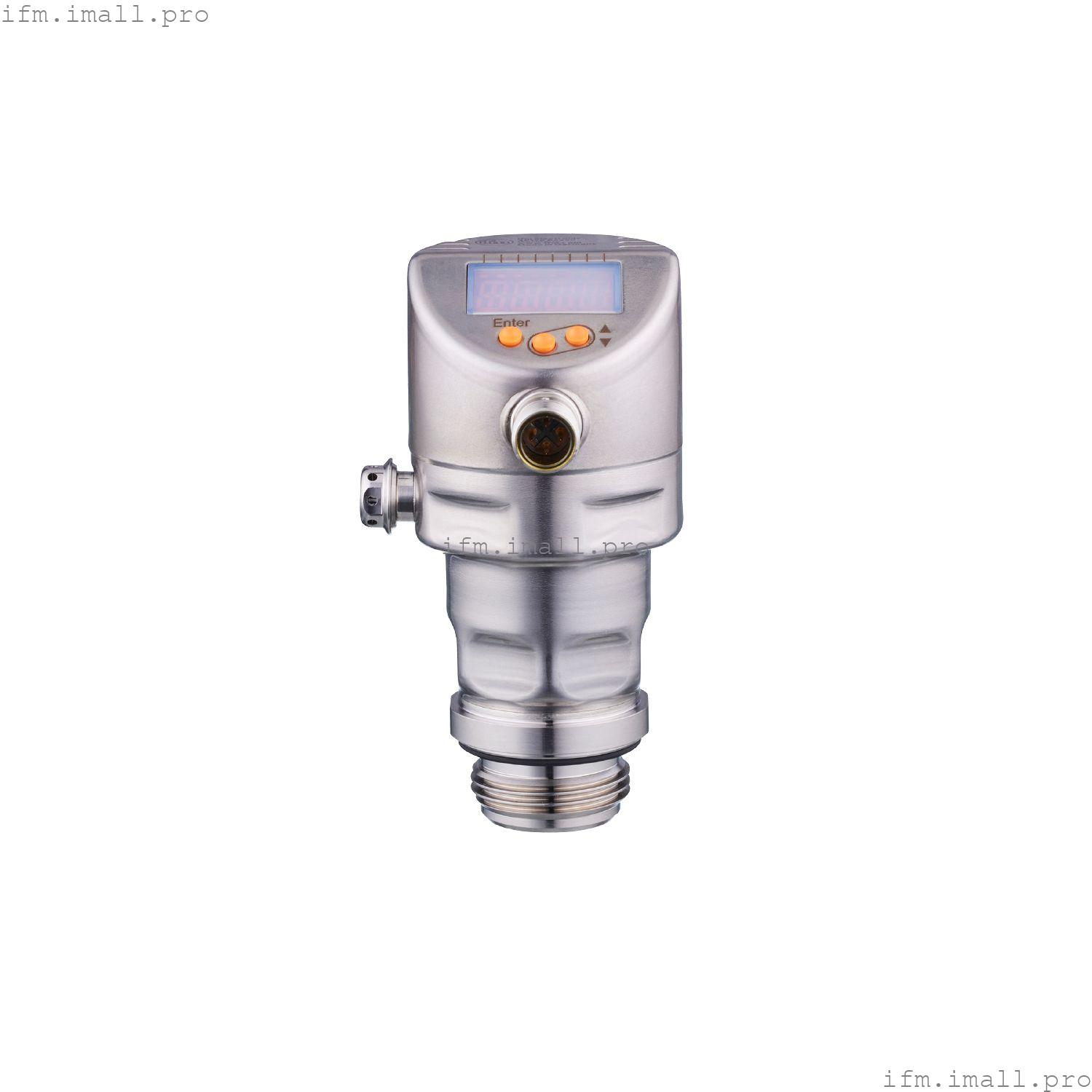

IFM PI1009
PI-1-1BRES30-MFRKG/US/ /P
Датчик давления (невыступающий) с дисплеем
- Прочный корпус из нержавеющей стали для требований пищевой промышленности и производства напитков
- Гигиеническая, плоская конструкция
- Устойчив к очистке под высоким давлением с использованием агрессивных чистящих средств
- Высокая термостойкость и высокая степень защиты
- Программируемый аналоговый и коммутационный выход
- Встроенное измерение температуры через IO-Link
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | | -1000...1000 мбар | -14,5 ...14,5 psi | -401...401 inH2O | -100...100 кПа |
|
| Технологическое подключение | резьбовое соединение S30x2 внешняя резьба Aseptoflex |
Применение
| Специальная функция | Позолоченные контакты |
| Дизайн | замена для PI10xx, PI20xx, PI709x, PIM09x, PL205x, PM205x, PF205x |
| Применение | возможность скрытого монтажа для пищевой промышленности и производства напитков |
| Среда | вязкие среды и жидкости со взвешенными частицами; жидкости и газы |
| температура среды[°C] | -25...150 |
| Минимальное давление разрыва | | 30000 мбар | 435 psi | 3000 кПа |
|
| Номинальное давление | | 10000 мбар | 145 psi | 1000 кПа |
|
| Стойкость к вакууму | |
| Тип давления | относительное давление; вакуум |
| Нет мертвого пространства | да |
Электрические характеристики
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Встроенный watchdog | да |
| 2-проводной |
|---|
| Рабочее напряжение[В] | 20...30 постоянного тока |
| Потребляемый ток[мА] | 3.5...21.5 |
| Время задержки включения[с] | < 1 |
| 3-проводной |
|---|
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | 5...45; (430 при макс. токе нагрузки) |
| Время задержки включения[с] | < 0.5 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; IO-Link |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20, обратимый; (масштабируемый) |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
| 2-проводной |
|---|
| Макс. нагрузка[Ом] | 300 |
| 3-проводной |
|---|
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | 125 |
| Макс. нагрузка[Ом] | (Ub - 10 В) / 21,5 мА; 650 Ом (Ub = 24 В) |
Диапазон измерения/установки
| Диапазон измерения | | -1000...1000 мбар | -14,5 ...14,5 psi | -401...401 inH2O | -100...100 кПа |
|
| Заданное значение SP | | -997...1000 мбар | -14,46...14,5 psi | -400...401 inH2O | -4,9...100 кПа |
|
| Точка сброса rP | | -1000...997 мбар | -14,5...14,46 psi | -401...400 inH2O | -100...99,7 кПа |
|
| Аналоговая начальная точка | | -1000...599 мбар | -14,5...8,68 psi | -401...240 inH2O | -100...59,9 кПа |
|
| Аналоговая конечная точка | | -599...1000 мбар | -8,68...14,5 psi | -240...401 inH2O | -59,9...100 кПа |
|
| Минимальная разница между SP и rP | | 3 мбар | 0,05 psi | 2 inH2O | 0,3 кПа |
|
| В шагах | | 1 мбар | 0,01 фунт /кв. дюйм | 1 inH2O | 0,1 кПа |
|
| Заводская настройка | | SP1 = 250 мбар | rP1 = 230 мбар | | SP2 = 750 мбар | rP2 = 730 мбар | | ASP = 0 мбар | AEP = 1000 мбар | | dAP = 2.00 с | dAA =2.00 с |
|
| Контроль температуры |
|---|
| Диапазон измерения | |
Точность/отклонения
| Точность точки переключения[% диапазона] | < ± 0,2; (DIN EN IEC 62828-1; Коэффициент понижения 1:1) |
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К; Коэффициент понижения 1:1) |
| Отклонение характеристик[% диапазона] | < ± 0,2; (DIN IEC EN 62828-1 вкл. погрешность нулевой точки и размаха, нелинейность, гистерезис; коэффициент понижения 1:1) |
| Отклонение линейности[% диапазона] | < ± 0,15; (Коэффициент понижения 1:1) |
| Отклонение гистерезиса[% диапазона] | < ± 0,15; (Коэффициент понижения 1:1) |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (Коэффициент понижения 1:1; в год) |
| Общее отклонение в диапазоне температур | | Диапазон температур | общее отклонение |
|---|
| -25...15 °C | Отклонение характеристик ± 0,05 % от диапазона / 10 К | | 15...80 °C | Отклонение характеристик | | 80...150 °C | Отклонение характеристик ± 0,1 % от диапазона / 10 К |
|
| Примечания по точности / отклонению | для получения более подробной информации смотрите раздел Диаграммы и графики |
| Контроль температуры |
|---|
| Точность[К] | ± 2,5+ (0,08 x (температура окружающей среды - температура среды)) |
| Повторяемость[К] | ± 0,2 |
| Разрешение[К] | 0.2 |
Время отклика
| Значение процесса демпфирования dAP[с] | 0...99.99 |
| Демпфирование для аналогового выхода dAA[с] | 0...99.99 |
| 2-проводной |
|---|
| Время реакции на шаг аналогового выхода[мс] | 30 |
| 3-проводной |
|---|
| Мин. время отклика коммутационного выхода (dAP)[мс] | 3 |
| Время реакции на шаг аналогового выхода[мс] | 7 |
| Контроль температуры |
|---|
| Динамический отклик T05 / T09[с] | < 35 / < 135; (DIN EN 60751 water ; >0,9 м/с) |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Common - I&D | Идентификация и диагностика | | функция | Данные измерений, высокое разрешение |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 5.6 |
| IO-Link разрешение (давление)[мбар] | 0.1 |
| IO-Link разрешение температура[К] | 0.2 |
| Данные процесса IO-Link (циклические) | | функция | длина бита |
|---|
| давление | 32 | | температура | 32 | | состояние устройства | 4 | | информация о двоичном переключении | 2 |
|
| Функции IO-Link (ациклические) | метка для конкретного применения; внутренняя температура; счетчик часов работы; счетчик циклов переключения; Счетчик пикового давления |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1151 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67; IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 201 |
| Примечание об утверждении | | заводской сертификат доступен для ознакомления |
|
| Одобрение UL | | Одобрение UL номер | J048 | | Номер файла UL | E174189 |
|
Механические данные
| Вес[г] | 348.8 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 50 / L = 106,4 |
| Материалы | нержавеющая сталь (316L/1.4404); FKM; PTFE; PBT; PEI; PFA |
| Материалы, контактирующие со средой | керамика (99,9 % Al2O3); нержавеющая сталь (316L/1.4435) характеристики поверхности: Ra < 0,4 мкм / Rz = 4 мкм; ПТФЭ |
| Циклов сжатия мин. | 100 миллионов |
| Момент затяжки[Нм] | 25 |
| Технологическое подключение | резьбовое соединение S30x2 внешняя резьба Aseptoflex |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | Светодиод, зеленый | | состояние переключения | СВЕТОДИОД, желтый | | функциональный дисплей | буквенно-цифровой дисплей, 4-значный | | измеренные значения | буквенно-цифровой дисплей, 4-значный |
|
| Блок отображения | мбар; psi; кПа; inH2O |
Примечания
| Примечания | Пожалуйста, не используйте для новых проектов.; больше никаких адаптеров в качестве аксессуаров не доступно. |
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
