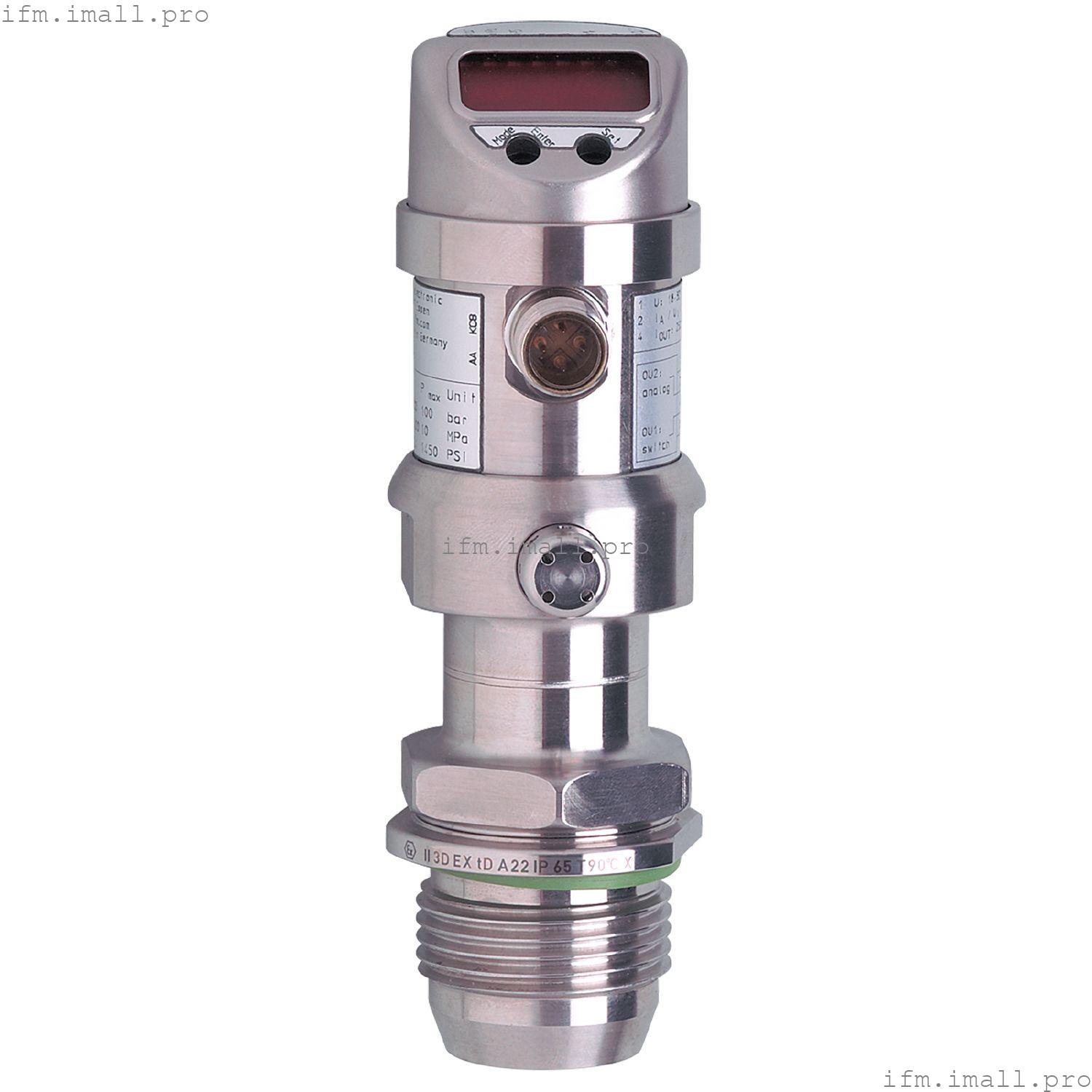

IFM PI003A
PI-025-REA01-MFRKG/US/3D/3G /P
Датчик давления с дисплеем
- Для применения во взрывоопасных зонах
- С коммутационным выходом и аналоговым выходом
- Масштабируемый аналоговый выход с регулируемым диапазоном и нулевой точкой
- Устойчив к очистке под высоким давлением с использованием агрессивных чистящих средств
- Четко видимый 4-разрядный светодиодный дисплей
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Диапазон измерения | | -1... 25 бар | -14,4...362,7 psi | -0,1...2,5 МПа |
|
| Технологическое подключение | резьбовое соединение G 1 уплотнительный конус с наружной резьбой |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | пищевая промышленность и производство напитков |
| установка | свободно поворачиваемый корпус на 350 ° |
| Среда | вязкие среды и жидкости со взвешенными частицами; жидкости и газы |
| температура среды[°C] | -20...60; (при использовании вне опасной зоны:; Температура окружающей среды: -25...85 °C; температура среды: -25...125 °C / 145 °C < 1ч) |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление; вакуум |
Электрические характеристики
| Рабочее напряжение[В] | 18... 32 постоянного тока |
| Потребляемый ток[мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 0.5 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Частота переключения DC[Гц] | 6 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20, обратимый; (масштабируемый 1:4) |
| Макс. нагрузка[Ом] | (Ub - 10 В) / 20 мА |
| Аналоговый выход напряжения[В] | 0...10, обратимый; (масштабируемый 1:4) |
| Мин. сопротивление нагрузки[Ом] | 2000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | -1... 25 бар | -14,4...362,7 psi | -0,1...2,5 МПа |
|
| Заданное значение SP | | -0,96...25 бар | -13,8...362,7 psi | -0,096...2,5 МПа |
|
| Точка сброса rP | | -1...24,96 бар | -14,4...362,1 psi | -0,1...2,496 МПа |
|
| Аналоговая начальная точка | | -1...18,74 бар | -14,4...271,8 psi | -0,1...1,874 МПа |
|
| Аналоговая конечная точка | | 5.24... 25 бар | 76,2 ...362,7 psi | 0.524...2,5 МПа |
|
| В шагах | |
Точность/отклонения
| Точность точки переключения[% диапазона] | < ± 0,2; (Коэффициент понижения 1:1) |
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К; Коэффициент понижения 1:1) |
| Отклонение характеристик[% диапазона] | < ± 0,2; (Коэффициент понижения 1:1, линейность, вкл. гистерезис и повторяемость, установка предельного значения в соответствии с DIN EN IEC 62828-1) |
| Отклонение линейности[% диапазона] | < ± 0,15; (Коэффициент понижения 1:1) |
| Отклонение гистерезиса[% диапазона] | < ± 0,15; (Коэффициент понижения 1:1) |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (Коэффициент понижения 1:1; в год) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < ± 0,05; (0...70 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < ± 0,15; (0...70 °C) |
Время отклика
| Время отклика[мс] | < 100 |
| Значение процесса демпфирования dAP[с] | 0.1...100 |
| Демпфирование для аналогового выхода dAA[с] | 0.1...100 |
| Время реакции на шаг аналогового выхода[мс] | 25 |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; логика переключения; выходной ток / напряжение; Демпфирование; адаптация отображаемых значений; дисплей можно поворачивать и выключать; Блок отображения; нулевая точка; диапазон |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 65 |
Испытания/сертификаты
| Маркировка ATEX | ![]() II 3D Ex tc IIIC T90°C Dc X |
| ![]() II 3G Ex nA IIC T4 Gc X |
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-5 Surge | 0,5/1 кВ | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 163 |
Механические данные
| Вес[г] | 512.5 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 36 / L = 132 |
| Материалы | нержавеющая сталь (316L/1.4404); PC; PBT; PEI; FKM; PTFE |
| Материалы, контактирующие со средой | керамика (99,9 % Al2O3); нержавеющая сталь (316L/1.4435); нержавеющая сталь (316L/1.4404) характеристики поверхности: Ra < 0,4 мкм / Rz = 4 мкм; ПТФЭ; EPDM |
| Циклов сжатия мин. | 100 миллионов |
| Технологическое подключение | резьбовое соединение G 1 уплотнительный конус с наружной резьбой |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 4 x LED зеленого цвета | | состояние переключения | СВЕТОДИОД, желтый | | функциональный дисплей | буквенно-цифровой дисплей, 4-значный | | измеренные значения | буквенно-цифровой дисплей, 4-значный |
|
| Блок отображения | бар; psi; МПа; % от пролета |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
