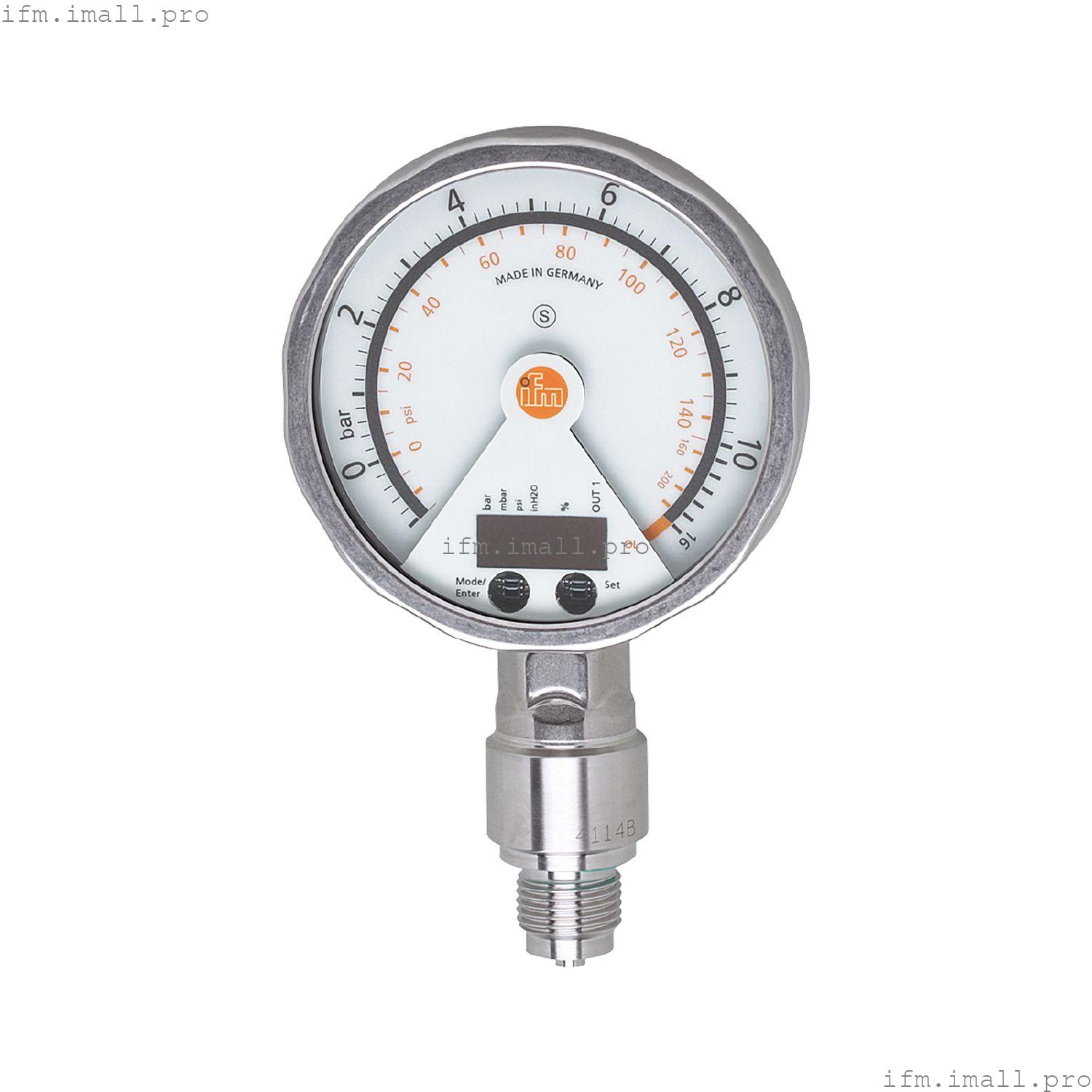

IFM PG2454
PG-010-REB12-MFRKG/US/ /P
Датчик давления с аналоговым дисплеем
- Аналоговый дисплей, реле давления и преобразователь в одном блоке
- Отличная читаемость даже на большом расстоянии
- Поворотный дисплей со светодиодной гистограммой для индикации точки переключения
- Программируемый коммутационный выход и масштабируемый аналоговый выход
- Прочный корпус из нержавеющей стали для использования в жестких промышленных условиях
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Диапазон измерения | | -1... 10 бар | -14,4...145 psi |
|
| Технологическое подключение | резьбовое соединение G 1/2 наружная резьба |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для промышленного применения |
| Среда | жидкости и газы |
| температура среды[°C] | -25...80 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление; вакуум |
| MAWP для решений согласно CRN | |
Электрические характеристики
| Рабочее напряжение[В] | 18... 32 постоянного тока |
| Потребляемый ток[мА] | < 70; (24 В) |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 6 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Частота переключения DC[Гц] | 75 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20, обратимый; (масштабируемый) |
| Макс. нагрузка[Ом] | (Ub - 10 В) / 20 мА |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | -1... 10 бар | -14,4...145 psi |
|
| Заданное значение SP | | -0,96...16 бар | -14...232 psi |
|
| Точка сброса rP | | -1...15,96 бар | -14,4...231,6 psi |
|
| Аналоговая начальная точка | | -1...13,5 бар | -14,4...195,8 psi |
|
| Аналоговая конечная точка | | 1,5 ... 16 бар | 21,8 ...232 psi |
|
| В шагах | |
Точность/отклонения
| Точность точки переключения[% диапазона] | < ± 0,5; (Коэффициент понижения 1:1) |
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К; Коэффициент понижения 1:1) |
| Отклонение характеристик[% диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (Коэффициент понижения 1:1; BFSL = прямая линия наилучшего соответствия) |
| Отклонение гистерезиса[% диапазона] | < ± 0,25; (Коэффициент понижения 1:1) |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (Коэффициент понижения 1:1; каждые 6 месяцев) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < ± 0,2; (0...70 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < ± 0,2; (0...70 °C) |
Время отклика
| Время отклика[мс] | < 9 |
| Значение процесса демпфирования dAP[с] | 0.01...30 |
| Демпфирование для аналогового выхода dAA[с] | 0.01...30 |
| Время реакции на шаг аналогового выхода[мс] | 28 |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67; IP 69K |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 10 g (10...2000 Гц) |
|
| MTTF[годы] | 103 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 565.1 |
| Размеры[мм] | 169 x 100 x 57 |
| Материалы | нержавеющая сталь (316L / 1.4404); PA; FKM; PTFE; смотровое стекло: многослойное безопасное стекло 4 мм |
| Материалы, контактирующие со средой | Al2O3 (керамика); FKM; нержавеющая сталь (316L/1.4404) |
| Циклов сжатия мин. | 100 миллионов |
| Технологическое подключение | резьбовое соединение G 1/2 наружная резьба |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 2 x LED зеленого цвета | | состояние переключения | СВЕТОДИОД, желтый | | точки переключения | Светодиодное кольцо, красное | | функциональный дисплей | буквенно-цифровой дисплей, красный, 4-значный | | измеренные значения | аналоговый дисплей, с возможностью поворота на 0 ... 350 °, указатель не виден при отключенном устройстве | | измеренные значения | буквенно-цифровой дисплей, красный, 4-значный |
|
| Со шкалой | да |
| Расширенный диапазон отображения (макс.) | |
Примечания
| Замечания | | точность переключения точек в расширенном диапазоне отображения: 1,5 % от диапазона |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
