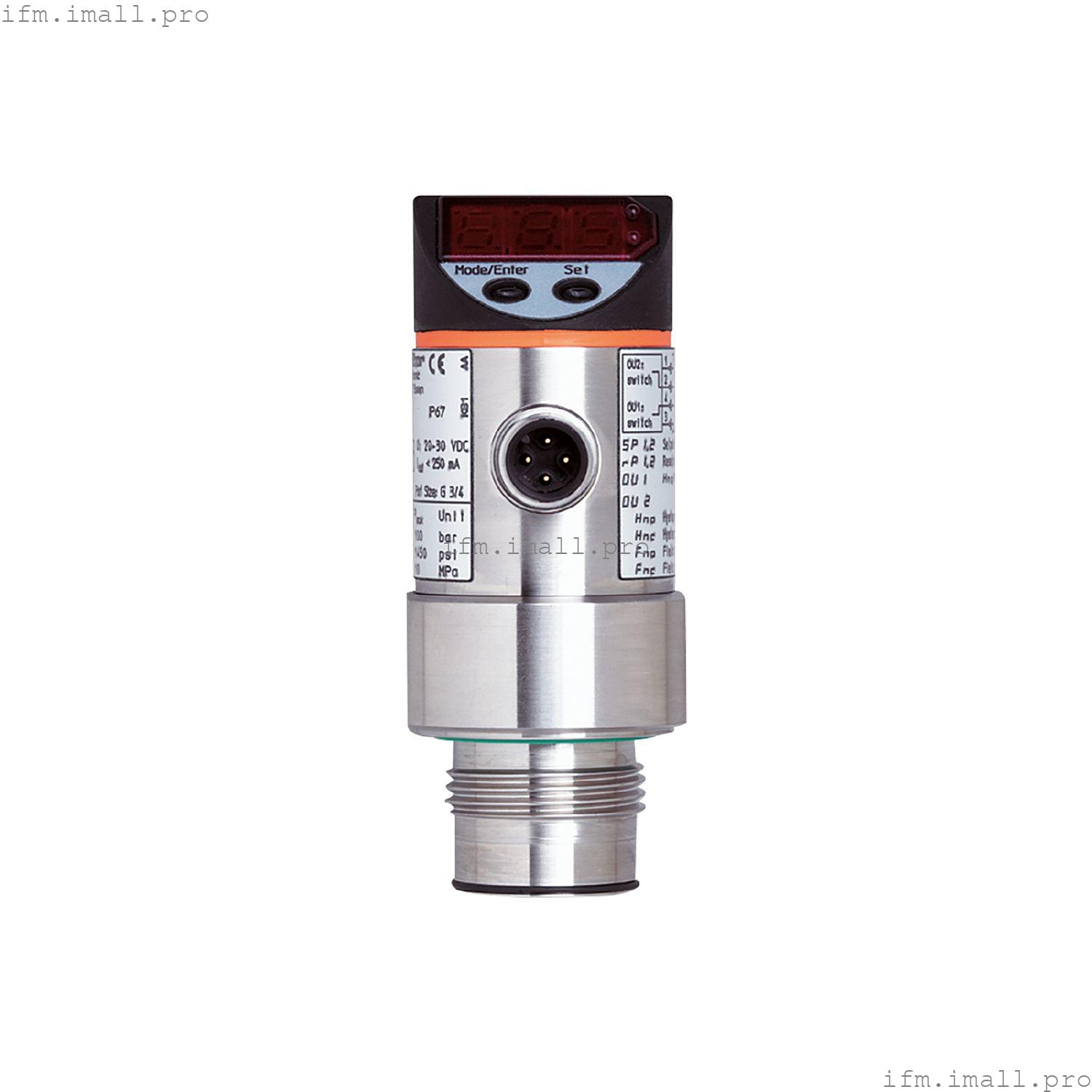

IFM PF2957
PF-001BREB34-MFRKG/US/ /P
Датчик давления (невыступающий)
- Комбинированное измерение уровня и обнаружение точечного уровня с аналоговым/коммутационным выходом
- Программируемый аналоговый и коммутационный выход
- С долговременной стабильностью благодаря высокой повторяемости и низкой ошибке линейности
- Гигиеническая конструкция для требований пищевой и безалкогольной промышленности
- Утопленный монтаж в контейнерах, цистернах и трубах
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | | -0,05... 1 бар | -50...1000 мбар | -0,7...14,5 psi | -5...100 кПа |
|
| Технологическое подключение | резьбовое соединение G 3/4 наружная резьба |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | возможность скрытого монтажа для пищевой промышленности и производства напитков |
| установка | свободно поворачиваемый корпус на 350 ° |
| Среда | вязкие среды и жидкости со взвешенными частицами; жидкости и газы |
| температура среды[°C] | -25...80 |
| Минимальное давление разрыва | | 30000 мбар | 450 psi | 3000 кПа |
|
| Номинальное давление | | 10000 мбар | 145 psi | 1000 кПа |
|
| Тип давления | относительное давление |
| Нет мертвого пространства | да |
Электрические характеристики
| Рабочее напряжение[В] | 20...30 постоянного тока |
| Потребляемый ток[мА] | < 60 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 0.2 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Частота переключения DC[Гц] | < 170 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый 1:4) |
| Макс. нагрузка[Ом] | (Ub - 10 В) / 20 мА |
| Аналоговый выход напряжения[В] | 0...10; (масштабируемый 1:4) |
| Мин. сопротивление нагрузки[Ом] | 2000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | -0,05... 1 бар | -50...1000 мбар | -0,7...14,5 psi | -5...100 кПа |
|
| Заданное значение SP | | -45...999 мбар | -0,7...14,5 psi | -4,5...99,9 кПа |
|
| Точка сброса rP | | -50...994 мбар | -0,7...14,4 psi | -5...99,4 кПа |
|
| Аналоговая начальная точка | | -50...749 мбар | -0,7 ...10,9 psi | -5...74,9 кПа |
|
| Аналоговая конечная точка | | 200...999 мбар | 2,9 ... 14,5 psi | 20...99,9 кПа |
|
| В шагах | |
| Заводская настройка | | SP1 = 250 мбар | rP1 = 230 мбар | | ASP = 0 мбар | AEP = 999 мбар |
|
Точность/отклонения
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К; Коэффициент понижения 1:1) |
| Отклонение характеристик[% диапазона] | < ± 0,6; (Коэффициент понижения 1:1, линейность, вкл. гистерезис и повторяемость, установка предельного значения в соответствии с DIN EN IEC 62828-1) |
| Отклонение линейности[% диапазона] | < ± 0,5; (Коэффициент понижения 1:1) |
| Отклонение гистерезиса[% диапазона] | < ± 0,1; (Коэффициент понижения 1:1) |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (Коэффициент понижения 1:1; в год) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < ± 0,1; (0...80 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < ± 0,2; (0...80 °C) |
Время отклика
| Время отклика[мс] | < 3 |
| Значение процесса демпфирования dAP[с] | 0...4 |
| Демпфирование для аналогового выхода dAA пошагово[с] | 0 - 0,1 - 0,5 - 2 |
| Макс. время отклика аналогового выхода[мс] | 3 |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; логика переключения; выходной ток / напряжение; Демпфирование; адаптация отображаемых значений; дисплей можно поворачивать и выключать; Блок отображения; нулевая точка; диапазон |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 170 |
Механические данные
| Вес[г] | 268.5 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 34 / L = 91,1 |
| Материалы | нержавеющая сталь (316L/1.4404); PBT; PC; PEI; EPDM/X; FKM |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4435) характеристики поверхности: Ra < 0,4 мкм / Rz = 4 мкм; керамика (99,9 % Al2O3); FKM; PTFE |
| Циклов сжатия мин. | 100 миллионов |
| Технологическое подключение | резьбовое соединение G 3/4 наружная резьба |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 2 x LED, красный | | функциональный дисплей | 7-сегментный светодиодный дисплей | | измеренные значения | 7-сегментный светодиодный дисплей |
|
| Блок отображения | мбар; psi; кПа |
Примечания
| Примечания | Снимаемый с производства арт. |
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
