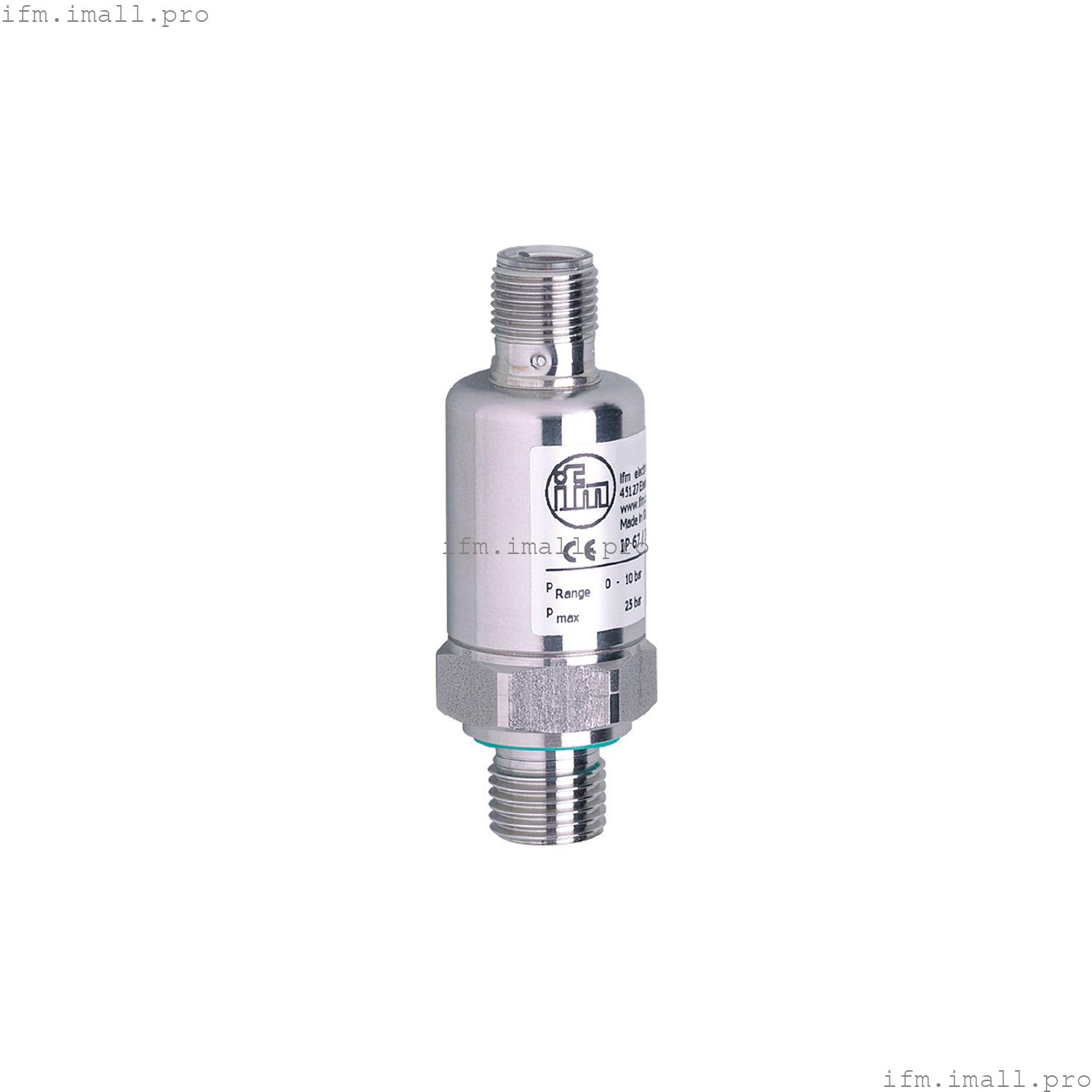

IFM PC9050
PT-400-SBG14-C-DVG/ /W
Преобразователь давления
- Точный линейный выходной сигнал 0,5...4,5 В для мобильных решений
- Высокая повторяемость и низкая погрешность линейности
- С долговременной стабильностью благодаря высокой защите от перегрузки
- Прочный корпус из нержавеющей стали для использования в мобильных машинах
- Большой диапазон рабочих температур и высокий класс защиты
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | | 0... 400 бар | 0...40000 кПа |
|
| Технологическое подключение | резьбовое соединение G наружная резьба 1/4 |
Применение
| Применение | для мобильных решений |
| Среда | жидкости и газы |
| температура среды[°C] | -25...90; (по запросу: -40...100 °C) |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение[В] | 5 Постоянного тока; (логометрич.) |
| Потребляемый ток[мА] | < 6 |
| Мин. сопротивление изоляции[МОм] | 100; (80 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 1 |
| Аналоговый выход напряжения[В] | 0.5...4.5 |
| Мин. сопротивление нагрузки[Ом] | 5000 |
Диапазон измерения/установки
| Диапазон измерения | | 0... 400 бар | 0...40000 кПа |
|
Точность/отклонения
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К) |
| Отклонение характеристик[% диапазона] | < ± 1,0; (вкл. смещение при чрезмерной затяжке, ошибка нулевой точки и размаха) |
| Отклонение линейности[% диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS) |
| Отклонение гистерезиса[% диапазона] | < ± 0,2 |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (за 6 месяцев) |
| Температурный дрейф на 10 К | < ± 0.5 |
Время отклика
| Время реакции на шаг аналогового выхода[мс] | 8 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...90 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67; IP 69K |
Испытания/сертификаты
| ЭМС | | невосприимчивость | в соответствии с автомобильной директивой 1995/54/EC | | ISO 11452-2 | 100 В/м | | ISO 11452-4 | 100 мА / степень жесткости 4 | | DIN EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | DIN EN 61000-6-2 | | | излучение помех | | | CISPR 25 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 3896 |
| Одобрение UL | |
Механические данные
| Вес[г] | 80.5 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 22 / L = 65,1 |
| Материалы | нержавеющая сталь (316L/1.4404); PA |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); FKM |
| Циклов сжатия мин. | 50 миллионов |
| Технологическое подключение | резьбовое соединение G наружная резьба 1/4 |
| Встроенный ограничительный элемент | да |
Примечания
| Замечания | | BFSL = Прямая линия наилучшего соответствия | | LS = установка предельного значения |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
