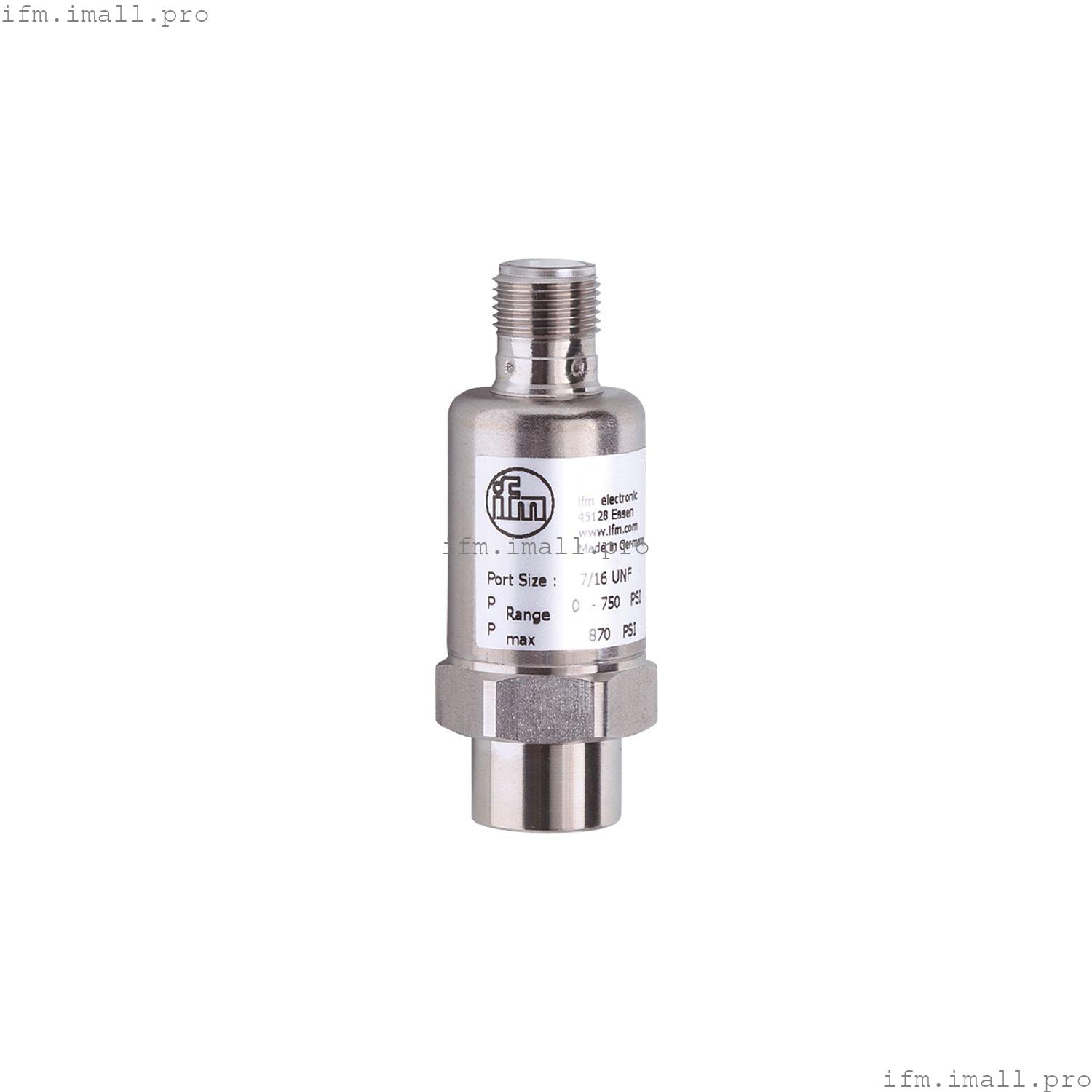

IFM PC9013
PT-075PSBU76-B-DVG/US/ /W
Преобразователь давления
- Точный линейный выходной сигнал 0...10 В
- Высокая повторяемость и низкая погрешность линейности
- С долговременной стабильностью благодаря высокой защите от перегрузки
- Прочный корпус из нержавеющей стали для использования в жестких промышленных условиях
- Большой диапазон рабочих температур и высокий класс защиты
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | | 0 ... 750 psi | 0...5170 кПа |
|
| Технологическое подключение | резьбовое соединение 7/16" - 20 UNF внутренняя резьба - Schrader |
Применение
| Применение | для промышленного применения |
| Среда | жидкости и газы |
| температура среды[°C] | -25...90 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение[В] | 16...36 постоянного тока |
| Потребляемый ток[мА] | < 6 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 1 |
| Аналоговый выход напряжения[В] | 0...10 |
| Мин. сопротивление нагрузки[Ом] | 2000 |
Диапазон измерения/установки
| Диапазон измерения | | 0 ... 750 psi | 0...5170 кПа |
|
Точность/отклонения
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К) |
| Отклонение характеристик[% диапазона] | < ± 1,4; (вкл. смещение при чрезмерной затяжке, ошибка нулевой точки и размаха) |
| Отклонение линейности[% диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS) |
| Отклонение гистерезиса[% диапазона] | < ± 0,3 |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (за 6 месяцев) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < ± 0,1; (-25...90 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < ± 0,1; (-25...90 °C) |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...90 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67; IP 69K |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | Соединительный зажим 4 кВ | | EN 61000-4-5 Surge | сигнал 1 кВ для блоков постоянного тока | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 1116 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 74.5 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 22 / L = 61,7 |
| Материалы | нержавеющая сталь (316L/1.4404); PA |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404) |
| Циклов сжатия мин. | 50 миллионов |
| Технологическое подключение | резьбовое соединение 7/16" - 20 UNF внутренняя резьба - Schrader |
Примечания
| Замечания | | BFSL = Прямая линия наилучшего соответствия | | LS = установка предельного значения |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
