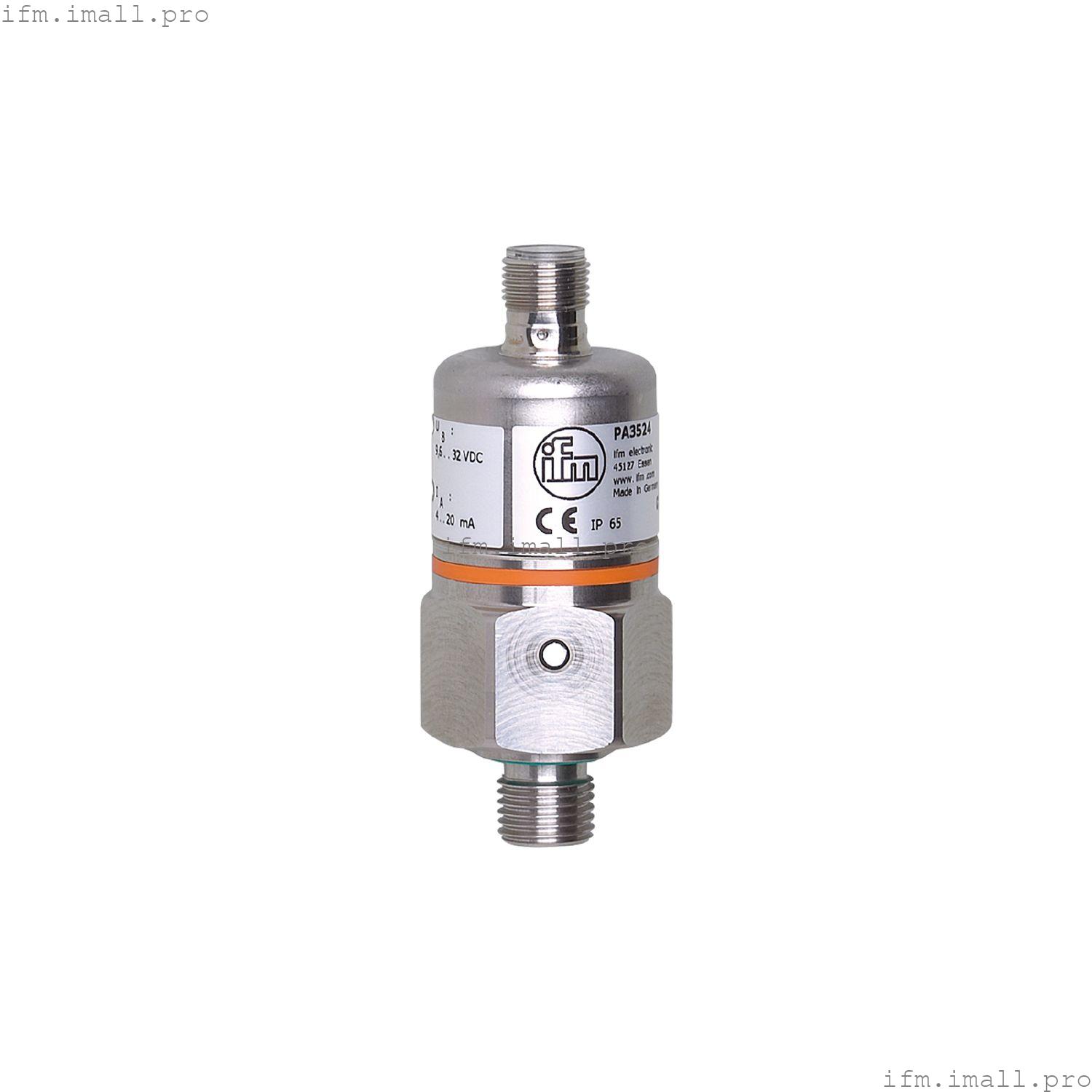

IFM PA3524
PA-010-RBG14-A-ZVG/US/ /V
Преобразователь давления с керамической измерительной ячейкой
- Точный линейный выходной сигнал 4...20 мА
- Высокая повторяемость и низкая погрешность линейности
- С долговременной стабильностью благодаря высокой защите от перегрузки
- Прочный корпус из нержавеющей стали для использования в жестких промышленных условиях
- Широкий диапазон рабочих температур
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | | 0... 10 бар | 0 ...145 psi | 0...1000 кПа | 0...1 МПа |
|
| Технологическое подключение | резьбовое соединение G 1/4 наружная резьба внутренняя резьба: M5 |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для промышленного применения |
| Среда | жидкости и газы |
| температура среды[°C] | -25...90; (по запросу: -40...90 °C) |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение[В] | 9,6... 32 постоянного тока |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 720; (Ub = 24 В; (Ub - 9,6 В) / 20 мА) |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 0... 10 бар | 0 ...145 psi | 0...1000 кПа | 0...1 МПа |
|
Точность/отклонения
| Повторяемость[% диапазона] | < 0,1; (при колебаниях температуры < 10 К) |
| Отклонение характеристик[% диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения) |
| Долгосрочная стабильность[% диапазона] | < ± 0,05; (за 6 месяцев) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < ± 0,1; (0...80 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < ± 0,2; (0...80 °C) |
Время отклика
| Время реакции на шаг аналогового выхода[мс] | 3 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 65 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 30 В /м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В | | излучение помех | в соответствии с автомобильной директивой 2004/104/EC | | CISPR 25 | | | невосприимчивость | в соответствии с автомобильной директивой 2004/104/EC | | ISO 11452-2 ВЧ излуч. | 100 В/м | | Импульс ISO 7637-2 | степень жесткости 4 |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) | | DIN EN 61373 | категория 3 |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) | | DIN EN 61373 | категория 2 |
|
| MTTF[годы] | 506 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
| Применение на железных дорогах | | DIN EN 50155 / IEC 60571 | Класс T3, C1, S1 |
|
Механические данные
| Вес[г] | 217 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 30 / L = 79,5 |
| Материалы | нержавеющая сталь (316L/1.4404); FKM; PA; EPDM/X |
| Материалы, контактирующие со средой | нержавеющая сталь (303/1.4305); керамика; Уплотнение: FKM DIN 3869-14 |
| Циклов сжатия мин. | 100 миллионов |
| Технологическое подключение | резьбовое соединение G 1/4 наружная резьба внутренняя резьба: M5 |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
