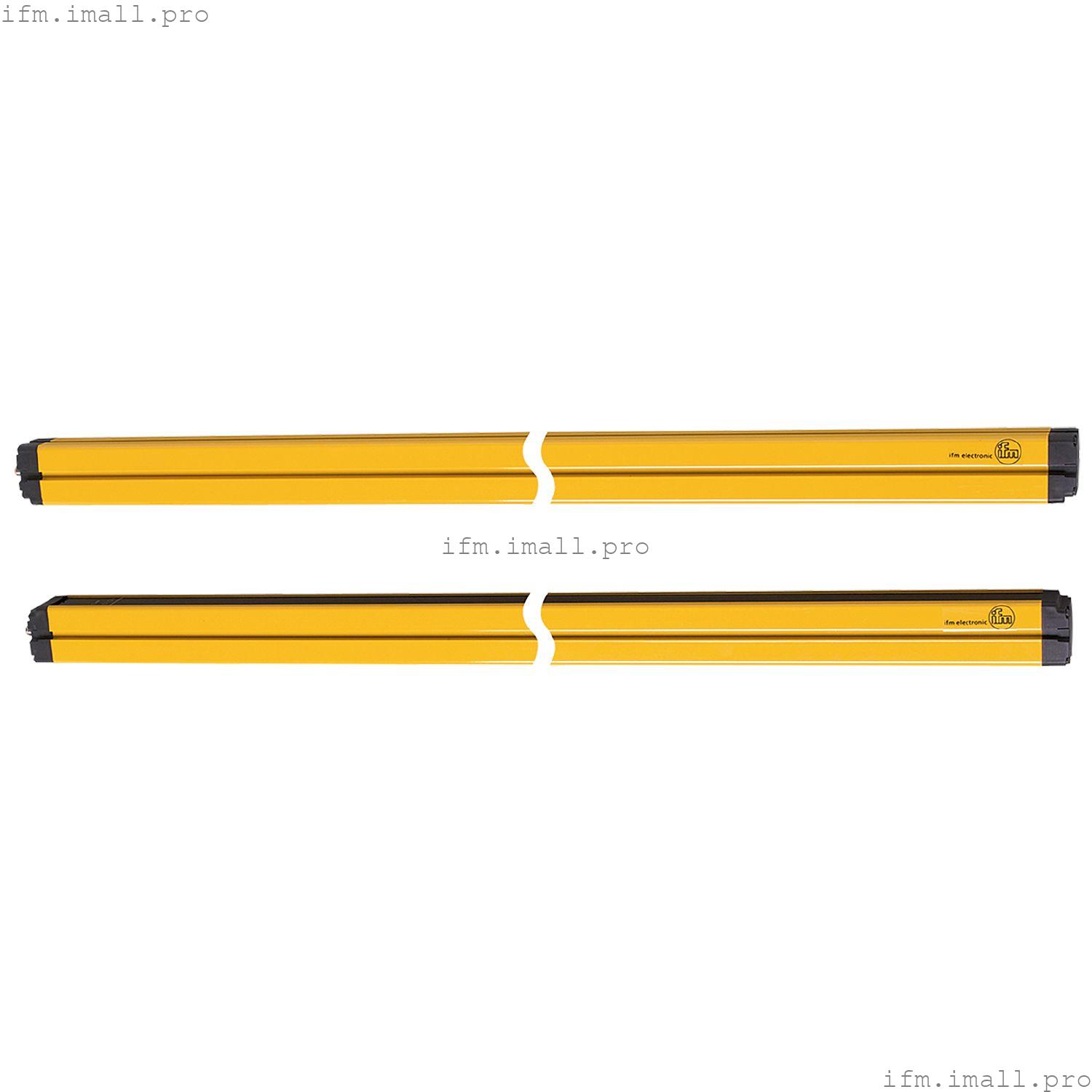

IFM OY901S
OYD0510-02-4-06-P-1
Защитные световые решетки
- Односторонняя проводка, поскольку передатчик и приемник интегрированы в один корпус
- Надежная защита опасных зон и ворот
- Соответствует требованиям типа 4 по IEC 61496
- Широкий диапазон, выбираемый на устройстве
- Простое подключение через проверенный и испытанный разъем M12
Технические характеристики
Характеристики продукта
| Тип источника света | инфракрасный свет |
| Электрическое исполнение | PNP |
| Защита | IP 65 |
Применение
| Защитная функция | предотвращение доступа защита тела |
Электрические характеристики
| Допуск рабочего напряжения[%] | 20 |
| Рабочее напряжение[В] | 24 постоянного тока |
| Потребляемый ток[мА] | 250 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | < 10 |
| Тип источника света | инфракрасный свет |
| Длина волны[Нм] | 950 |
Выходы
| Электрическое исполнение | PNP |
| Количество выходов OSSD | 2 |
| Макс. токовая нагрузка на выход OSSD[мА] | 500; (24 В) |
| Защита от короткого замыкания | да |
Зона обнаружения
| Высота защищенной зоны[мм] | 510 |
| Количество лучей | 2 |
| Ширина защищенной зоны (низкая интенсивность света)[м] | 0...6 |
| Ширина защищенной зоны (высокая интенсивность света)[м] | 0...6 |
| Активная /пассивная система | да |
Время отклика
Условия эксплуатации
| Область применения | класс C по EN 60654-1 защита от атмосферных воздействий |
| Температура окружающей среды[°C] | -10...55 |
| Макс. относительная влажность воздуха[%] | 95 |
| Защита | IP 65 |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | |
| Устойчивость к вибрации | |
Классификация безопасности
| ESPE type (IEC 61496-1) | 4 |
| Соответствует требованиям | | ISO 13849-1: 2015 категория 4, PL e | | IEC 61508 SIL 3 | | IEC 62061 SIL 3 |
|
| Срок службы TM[ч] | 175200 |
| PFH[1/ч] | 4,8E-09 |
Механические данные
| Вес[г] | 5170 |
| Размеры[мм] | 736 x 50 x 60 |
| Материалы | корпус: алюминий; передняя панель: ПК |
| Длина L[мм] | 736 |
Дисплеи/элементы управления
| Дисплей | | передатчик | 4 x LED | | передатчик | ЖК-дисплей |
|
Аксессуары
| Объем поставки | | монтажный кронштейн: 4 | | щелевые гайки: 4 |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Максимальная длина кабеля: 100 м; для провода сечением 1 мм2 |
