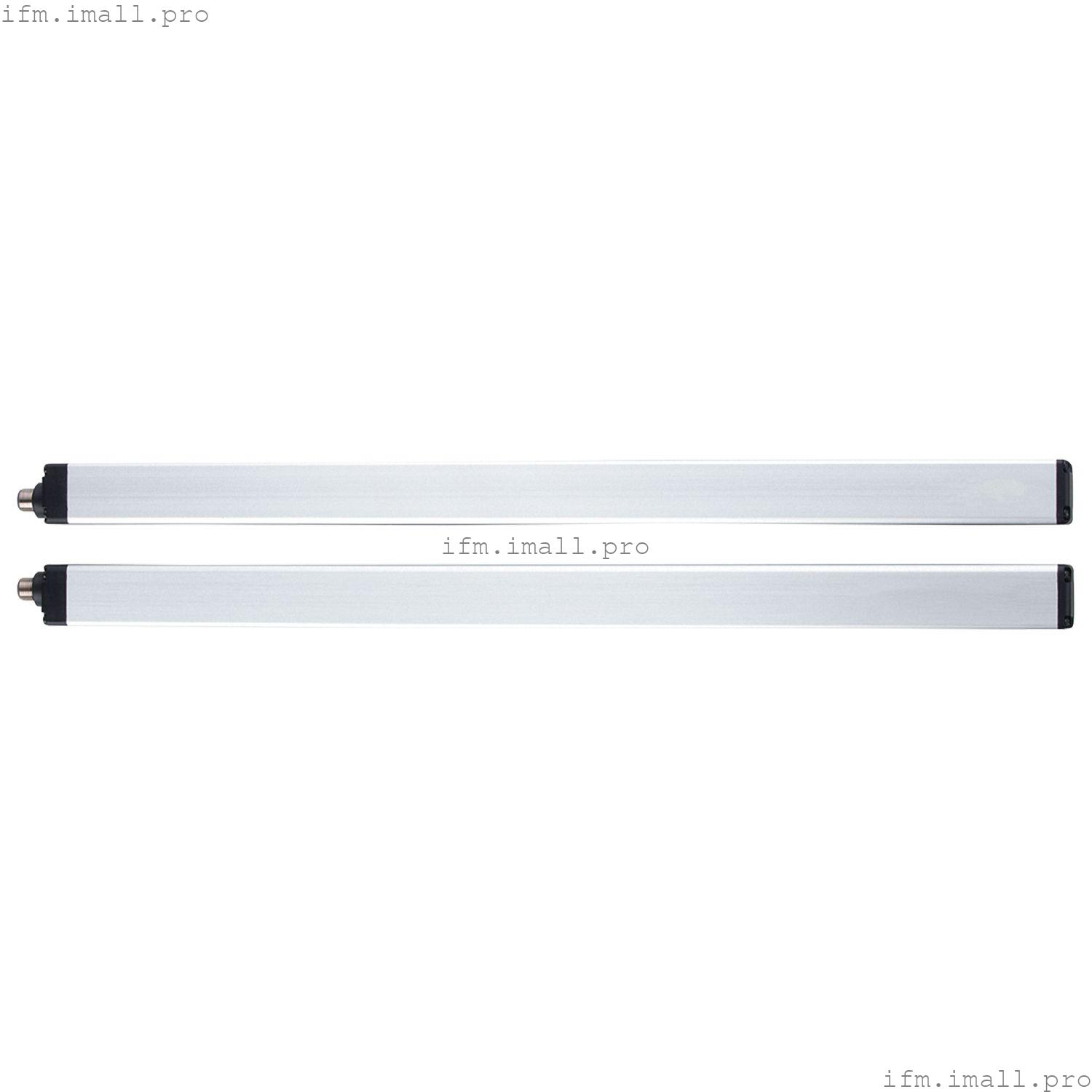

IFM OY5113
OYA2090-210-0-10-C-3-IO
Измерительная световая решетка
- Простая установка размеров объектов во внутренней логистике без сложного программирования
- Высокое разрешение для точного обнаружения объектов
- Простота интеграции благодаря стандартизированному интерфейсу IO-Link
- Избирательная оценка лучей для определения размеров или расстояния между объектами
Технические характеристики
Характеристики продукта
| Тип источника света | инфракрасный свет |
| Электрическое исполнение | PNP/NPN; (параметризуемый) |
| Защита | IP 65; IP 67 |
Электрические характеристики
| Рабочее напряжение[В] | 19,2...28,8 постоянного тока |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения[мс] | 300 |
| Тип источника света | инфракрасный свет |
| Длина волны[Нм] | 880 |
| приемник |
|---|
| Потребляемый ток[мА] | 100 |
| передатчик |
|---|
| Потребляемый ток[мА] | 15 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1 |
Выходы
| Электрическое исполнение | PNP/NPN; (параметризуемый) |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Макс. токовая нагрузка на выход[мА] | 100 |
| Частота переключения DC[Гц] | 11 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Количество лучей | 210 |
| Высота поля обнаружения[мм] | 2090 |
| Ширина поля обнаружения (низкая интенсивность света)[м] | 0...2 |
| Ширина поля обнаружения (высокая интенсивность света)[м] | 1...10 |
| Расстояние между лучами[мм] | 10 |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; вторая точка переключения; Задержка включения и выключения; операции включения; Функция обучения; режим включения/ затемнения |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Common - I&D | Идентификация и диагностика | | функция | Множественный сигнал переключения |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 10.4 |
| Данные процесса IO-Link (циклические) | | функция | длина бита |
|---|
| значение процесса | 80 | | состояние устройства | 4 | | информация о двоичном переключении | 2 |
|
| Функции IO-Link (ациклические) | метка для конкретного применения; счетчик часов работы |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1403 |
|
| Примечание | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с PDF-файлом IODD в разделе "Загрузки". |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -10...55 |
| Температура хранения[°C] | -25...70 |
| Защита | IP 65; IP 67 |
| Макс. устойчивость к постороннему свету[клк] | 10 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 3 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 3 В | | EN 55011 | Класс А |
|
| Устойчивость к вибрации | | EN 60068-2-6 Fc | (10-55) Гц с амплитудой 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц |
|
| Ударопрочность | | EN 60068-2-27 Ea | 30 g 11 мс полусинусоидальный; по 3 удара в каждом направлении по 3 координатным осям |
|
| MTTF[годы] | 46 |
Механические данные
| Вес[г] | 6.5 |
| Корпус | прямоугольный |
| Размеры[мм] | 2163 x 30 x 28 |
| Материалы | корпус: алюминий; передняя панель: ПК |
| Длина L[мм] | 2163 |
Дисплеи/элементы управления
| Дисплей | | передатчик | 2 СВЕТОДИОДА | | приемник | 3 СВЕТОДИОДА |
|
Аксессуары
| Объем поставки | | монтажный кронштейн: 3 | | щелевые гайки: 3 | | Гайки |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое соединение - приемник
| Подключение | Разъем: 1 x M12; кодировка: A |
Электрическое соединение - передатчик
| Подключение | Разъем: 1 x M12; кодировка: A |
