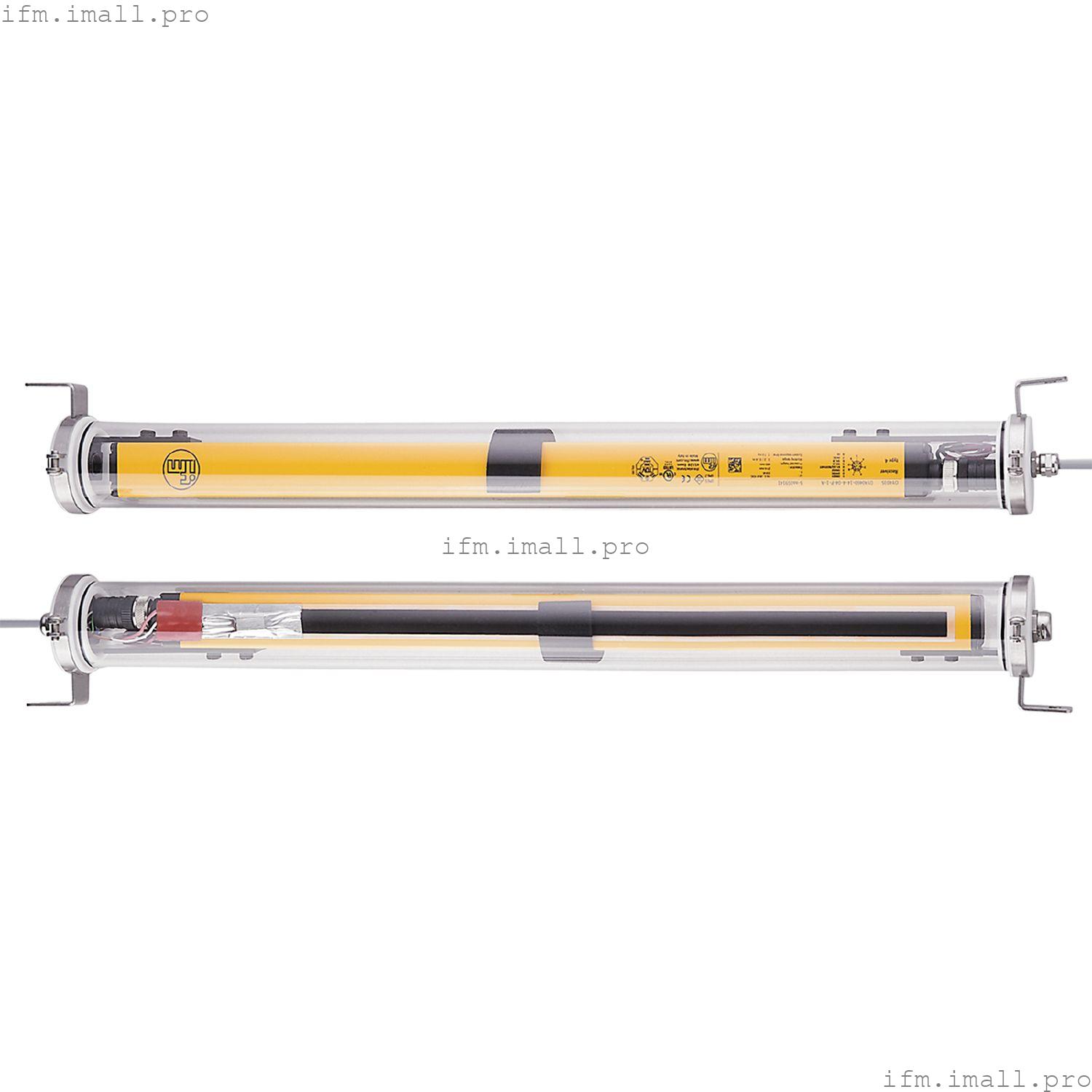

IFM OY412S
OYA0810-03-2-09-P-1-A
Защитная световая решетка
- Высокий уровень защиты для требований пищевой и пивной промышленности
- Устойчив к паровой и очистке под высоким давлением благодаря защитной трубке
- Надежная защита опасных зон и ворот
- Соответствует требованиям типа 2 по IEC 61496
- Широкий диапазон, выбираемый на устройстве
Технические характеристики
Характеристики продукта
| Тип источника света | инфракрасный свет |
| Электрическое исполнение | PNP |
| Защита | IP 65; IP 67; IP 69K; (с защитной трубкой: IP 69K) |
Применение
| Защитная функция | предотвращение доступа защита тела |
Электрические характеристики
| Допуск рабочего напряжения[%] | 20 |
| Рабочее напряжение[В] | 24 постоянного тока |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | < 2 |
| Тип источника света | инфракрасный свет |
| Длина волны[Нм] | 950 |
| приемник |
|---|
| Потребляемый ток[мА] | 83 |
| Потребляемый ток нагрева[мА] | 417 |
| передатчик |
|---|
| Потребляемый ток[мА] | 42 |
| Потребляемый ток нагрева[мА] | 417 |
Выходы
| Электрическое исполнение | PNP |
| Количество выходов OSSD | 2 |
| Макс. токовая нагрузка на выход OSSD[мА] | 400; (24 В) |
| Защита от короткого замыкания | да |
Зона обнаружения
| Высота защищенной зоны[мм] | 810 |
| Количество лучей | 3 |
| Ширина защищенной зоны (низкая интенсивность света)[м] | 0...3 |
| Ширина защищенной зоны (высокая интенсивность света)[м] | 2...10 |
Время отклика
Условия эксплуатации
| Температура окружающей среды[°C] | -20...55 |
| Макс. относительная влажность воздуха[%] | 95 |
| Защита | IP 65; IP 67; IP 69K; (с защитной трубкой: IP 69K) |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | |
| Устойчивость к вибрации | |
Классификация безопасности
| ESPE type (IEC 61496-1) | 2 |
| Соответствует требованиям | | ISO 13849-1: 2015 категория 2, PL c | | IEC 62061 SIL 1 |
|
| Срок службы TM[ч] | 175200 |
| PFH[1/ч] | 1,9E-08 |
Механические данные
| Вес[г] | 6325 |
| Размеры[мм] | 1077 x 76 x 74 |
| Материалы | гильза: прозрачная PMMA; Защитный колпачок: POM; зажим: нержавеющая сталь (316L / 1.4404); Уплотнение: силикон |
| Длина L[мм] | 1077 |
Дисплеи/элементы управления
| Дисплей | | передатчик | 1 x LED | | приемник | 2 x LED |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое соединение - приемник
| Подключение | Кабель: 15 м, ПВХ; Максимальная длина кабеля: 100 м; 10 x 0,34 мм2 |
Электрическое соединение - передатчик
| Подключение | Кабель: 15 м, ПВХ; 8 x 0,34 мм2 |
