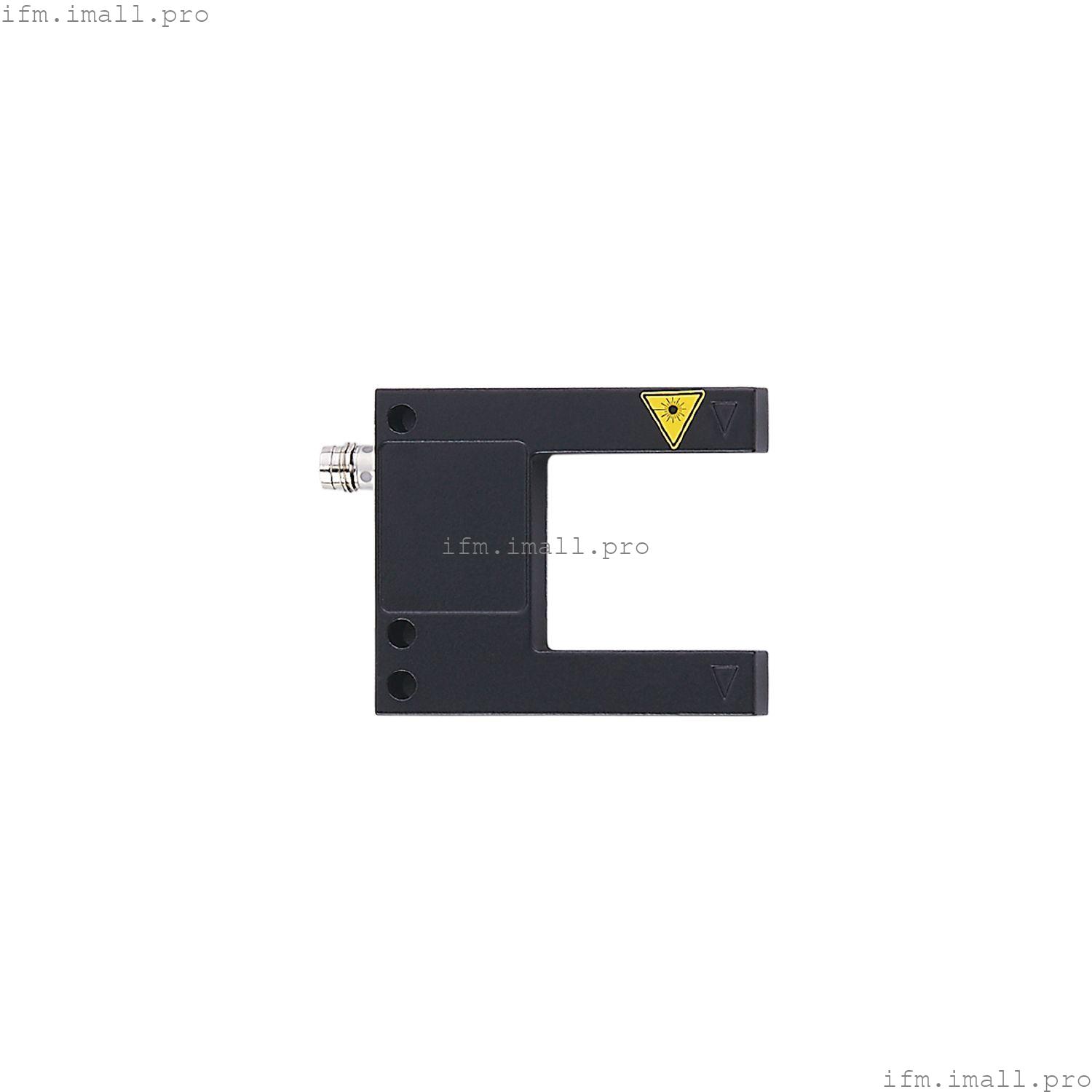

IFM OPU700

OPULFPKG/IO-Link/AS

Фотоэлектрический датчик вилочный

Надежное обнаружение мелких объектов
Быстрая настройка: нет необходимости выравнивать передатчик и приемник
Загрязнение сигнализируется постоянным контролем количества света
Режимы работы могут быть установлены в соответствии с конкретным применением
Удобная связь и параметризация через IO-Link

Купить IFM OPU700 OPULFPKG/IO-Link/AS или получить консультацию Вы можете по указанным ниже Контактам

Технические характеристики

Характеристики продукта

Тип источника света	красный свет
Класс лазерной защиты	1

Применение

Принцип действия

Датчик сквозного луча

Электрические характеристики

Рабочее напряжение[В]	10...30 постоянного тока; ("класс питания 2" для cULus)
Номинал изоляции[В]	500
Потребляемый ток[мА]	< 30
Класс защиты	III
Защита от обратной полярности	да
Макс. время задержки включения[мс]	150
Тип источника света	красный свет
Длина волны[Нм]	655

Выходы

Электрическое исполнение	PNP/NPN; (параметризуемый)
Функция вывода	режим включения света/затемнения; (выбирается)
Макс. падение напряжения на коммутационном выходе постоянного тока[В]	1
Постоянная токовая нагрузка коммутационного выхода DC[мА]	100
Частота переключения DC[Гц]	5000
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Зона обнаружения

Диаметр наименьшего обнаруживаемого объекта[мм]

0.05

Точность/отклонения

Повторяемость[мм]

0.01

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

IO-Link версия

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor - SSP 0	Универсальный профилированный датчик
функция	Идентификация устройства
функция	Множественный сигнал переключения
функция	Переменная Данных процесса
функция	Диагностика устройства
функция	Обучающий канал

Режим SIO

да

Требуемый тип порта master

Мин. время цикла процесса[мс]

3.2

Данные процесса IO-Link (циклические)

функция	длина бита
значение процесса	16
состояние устройства	4
информация о двоичном переключении	1

Функции IO-Link (ациклические)

метка для конкретного применения; счетчик часов работы; счетчик циклов переключения; Мин./Макс. Сигнализатор; Режим работы

Поддерживаемые идентификаторы устройств

Тип операции	DeviceID
По умолчанию	1209

Примечание

Для получения дополнительной информации, пожалуйста, ознакомьтесь с PDF-файлом IODD в разделе "Загрузки".

Условия эксплуатации

Температура окружающей среды[°C]	-25...60
Защита	IP 67

Испытания/сертификаты

ЭМС

DIN EN 61000-4-2 ESD	4 кВ CD / 8 кВ AD
DIN EN 61000-4-3 Высокочастотное излучение	10 В/м
Взрыв по DIN EN 61000-4-4	2 кВ
DIN EN 61000-4-6 ВЧ провод.	10 В
DIN EN 55011	Класс А

Устойчивость к вибрации

EN 60068-2-6 Fc

(10-55) Гц с амплитудой 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц

Ударопрочность

EN 60068-2-27 Ea

30 g 11 мс полусинусоидальный; по 3 удара в каждом направлении по 3 координатным осям

Класс лазерной защиты

Примечания по лазерной защите

Осторожно:	лазерный луч
класс лазера:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Соответствует стандарту 21 CFR 1040.10, за исключением соответствия стандарту IEC 60825-1 Ed. 3, как описано в Лазерном уведомлении № 56 от 8 мая 2019 года.

MTTF[годы]

548

Механические данные

Вес[г]	81.5
Размеры[мм]	50 x 10 x 60
Глубина вилки D[мм]	35
Ширина вилки W[мм]	30
Материалы	корпус: литой под давлением цинковый с порошковым покрытием; линза: стеклянная

Дисплеи/элементы управления

Дисплей

состояние переключения

1 x LED, желтый

Примечания

Количество в упаковке

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M8; кодировка: A

Другие данные

режим работы регулируется с помощью IO-Link

	Стандартный	Высокое Разрешение	Питание:	Скорость
Разрешение	0,05 мм	0,03 мм	0,1 мм	0,05 мм
Повторяемость	0,01 мм	0,01 мм	0,015 мм	0,015 мм
Частота переключения	5000 Гц	2000 Гц	1000 Гц	10000 Гц

Повторяемость

3 σ
