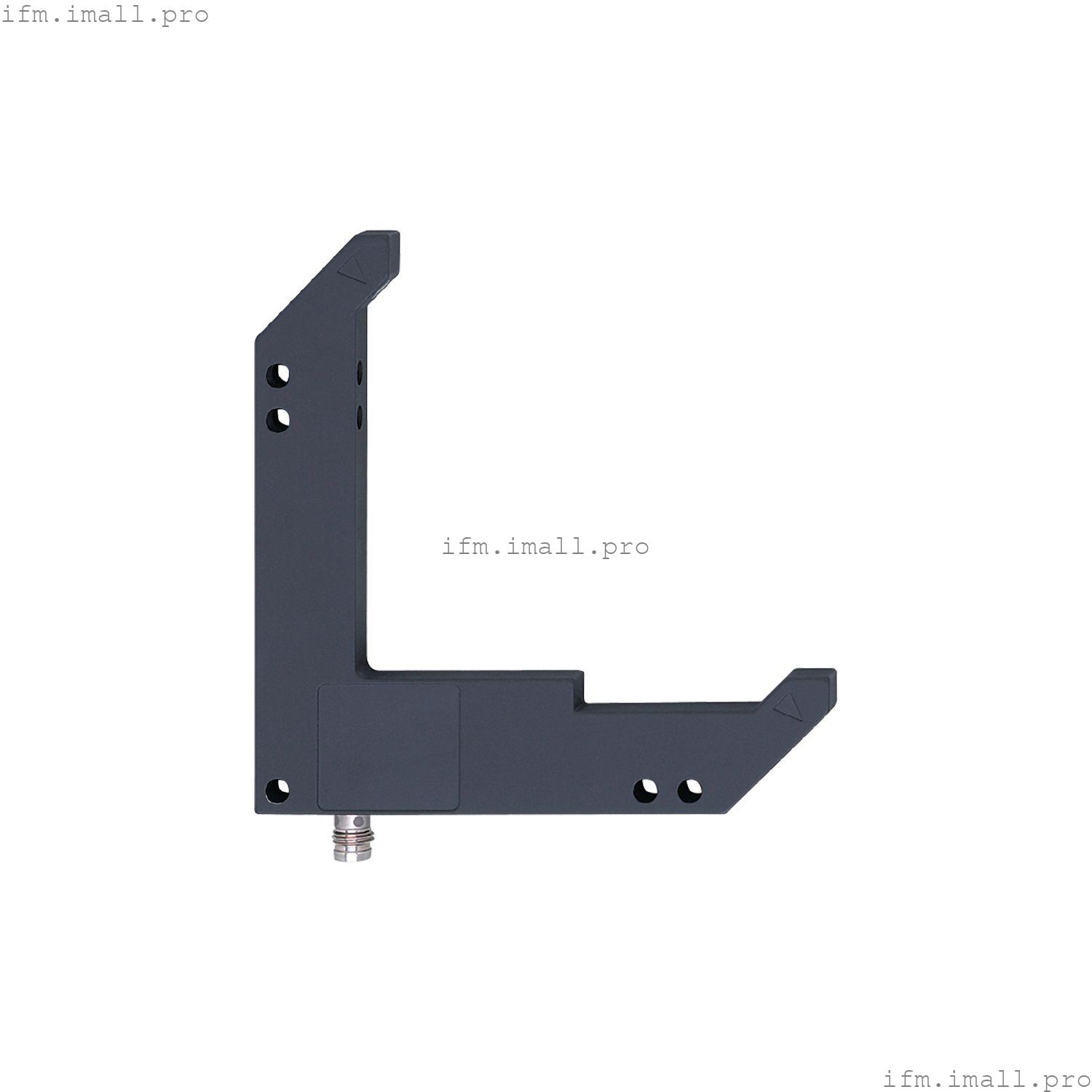

IFM OPL203
OPL-FNKG/IO-LINK/AS
Фотоэлектрический датчик угла наклона
- Быстрая настройка: нет необходимости выравнивать передатчик и приемник
- Точный и точный световой луч по всей ширине вилки
- Металлический корпус уменьшает искажение
- Режим «свет/темно» выбирается с помощью поворотного переключателя
- Интуитивная настройка чувствительности потенциометром
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Тип источника света | красный свет |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | < 30 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип источника света | красный свет |
| Длина волны[Нм] | 660 |
Выходы
| Электрическое исполнение | NPN |
| Функция вывода | режим включения света/затемнения; (выбирается) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 1 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | 5000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Диаметр наименьшего обнаруживаемого объекта[мм] | 0.3 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Множественный сигнал переключения | | функция | Переменная Данных процесса | | функция | Диагностика устройства | | функция | Обучающий канал |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 3.2 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1103 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Защита | IP 67 |
Испытания/сертификаты
Механические данные
| Вес[г] | 182 |
| Размеры[мм] | 105 x 10 x 105 |
| Длина стороны X[мм] | 80 |
| Длина стороны Y[мм] | 80 |
| Ширина датчика Z[мм] | 100 |
| Материалы | корпус: литой под давлением цинк с черным анодированием; линза: стеклянная |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, желтый |
|
Примечания
| Замечания | | рабочее напряжение "класс питания 2" в соответствии с cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M8; кодировка: A |
Другие данные
режим работы регулируется с помощью IO-Link
|
| Стандартный |
Высокое Разрешение |
Питание: |
Скорость |
| Разрешение |
0,3 мм |
0,2 мм |
1,0 мм |
0,3 мм |
| Повторяемость |
0,02 мм |
0,02 мм |
0,02 мм |
0,02 мм |
| Частота переключения |
5000 Гц |
1500 Гц |
250 Гц |
8000 Гц |
