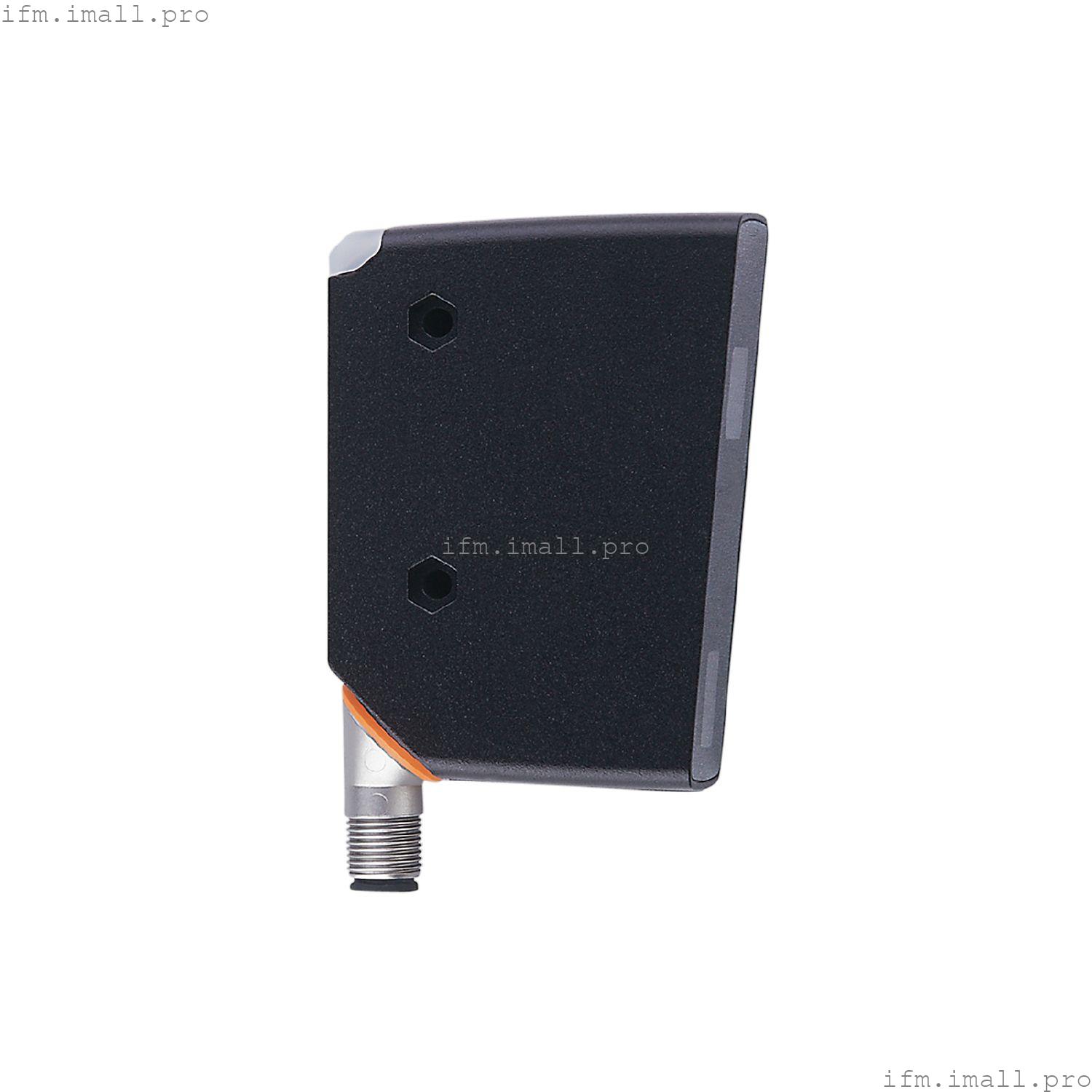

IFM OPD101
OPDLFPKG
Датчик профиля
- Встроенные проверки контроля качества для обеспечения правильной сборки деталей
- Быстрая настройка без программного обеспечения
- Универсальное использование благодаря независимости цвета и нечувствительности к постороннему свету
- Программно-поддерживаемый анализ неисправностей с визуализацией профиля и измеренными значениями
- До 10 выбираемых профилей обеспечивают повышенную гибкость
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Тип источника света | красный свет |
| Класс лазерной защиты | 1 |
| Корпус | прямоугольный |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | < 200; (10 В) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 2 |
| Тип источника света | красный свет |
| Длина волны[Нм] | 650 |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 1; Количество цифровых выходов: 2 |
Входы
| Триггер | внешний |
| Количество цифровых входов | 1 |
Выходы
| Электрическое исполнение | PNP/NPN; (параметризуемый) |
| Количество цифровых выходов | 2 |
| Функция вывода | 2 x нормально открытых/нормально закрытых; (параметризуемый) |
| Макс. токовая нагрузка на выход[мА] | 100 |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| расстояние измерения (направление Z)[мм] | 150...300 |
| Ширина диапазона измерения (направление X) при мин. расстоянии измерения[мм] | 45; (расстояние = 150 мм) |
| Ширина диапазона измерения (направление X) при макс. расстоянии измерения[мм] | 90; (расстояние = 300 мм) |
| Частота дискретизации[Гц] | 5 |
Точность/отклонения
| Разрешение измеряемого значения | | Z-направление 200 мкм | | Направление X 250 мкм |
|
| Точность | | Z-направление ± 500 мкм | | Направление X ± 500 мкм | | белый фон (90 % отражение) |
|
Программное обеспечение/программирование
| Количество профилей, которые могут быть сохранены | 10 |
| Количество регионов, представляющих интерес | 2 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM3 (230,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | BLOB | Передача двоичного большого объекта | | Common - I&D | Идентификация и диагностика | | функция | Множественный сигнал переключения | | функция | Данные измерений со стандартным разрешением |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 2.3 |
| Данные процесса IO-Link (циклические) | | функция | длина бита |
|---|
| значение процесса | 16 | | состояние устройства | 4 | | информация о двоичном переключении | 1 |
|
| Функции IO-Link (ациклические) | счетчик часов работы; количество триггерных событий; настройка ROI |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1261 |
|
| Примечание | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с PDF-файлом IODD в разделе "Загрузки". |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -10...55 |
| Температура хранения[°C] | -40...60 |
| Защита | IP 65 |
| Макс. устойчивость к постороннему свету[клк] | 20 |
Испытания/сертификаты
| ЭМС | |
| Класс лазерной защиты | 1 |
| Примечания по лазерной защите | | Осторожно: | лазерный луч | | класс лазера: | 1 | | EN / IEC60825-1:2007 | | EN / IEC60825-1:2014 | | Соответствует стандарту 21 CFR 1040.10, за исключением соответствия стандарту IEC 60825-1 Ed. 3, как описано в Лазерном уведомлении № 56 от 8 мая 2019 года. |
|
| MTTF[годы] | 155 |
| Одобрение UL | | Ta | -10...55 °C | | Тип корпуса | Тип 1 | | источник питания | Класс 2 | | Номер файла UL | E174191 |
|
Механические данные
| Вес[г] | 534.5 |
| Корпус | прямоугольный |
| Размеры[мм] | 88 x 28,5 x 65 |
| Материалы | корпус: литой цинк; PPSU; ABS; PMMA; PBT / PC; EPDM; передняя панель: PMMA |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, желтый | | Управление дисплеем | 1 x LED, зеленый | | цветной дисплей |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
Другие данные
светлая линия
| расстояние измерения (направление Z) |
светлая линия |
| 150 мм |
50 x 1 мм |
| 300 мм |
100 x 1 мм |
| Значения применяются при |
|
| Посторонний свет на объекте |
< 20 klx |
| постоянные условия окружающей среды |
23 ° C / 960 ГПа |
| минимальное время включения в минутах |
10 |
