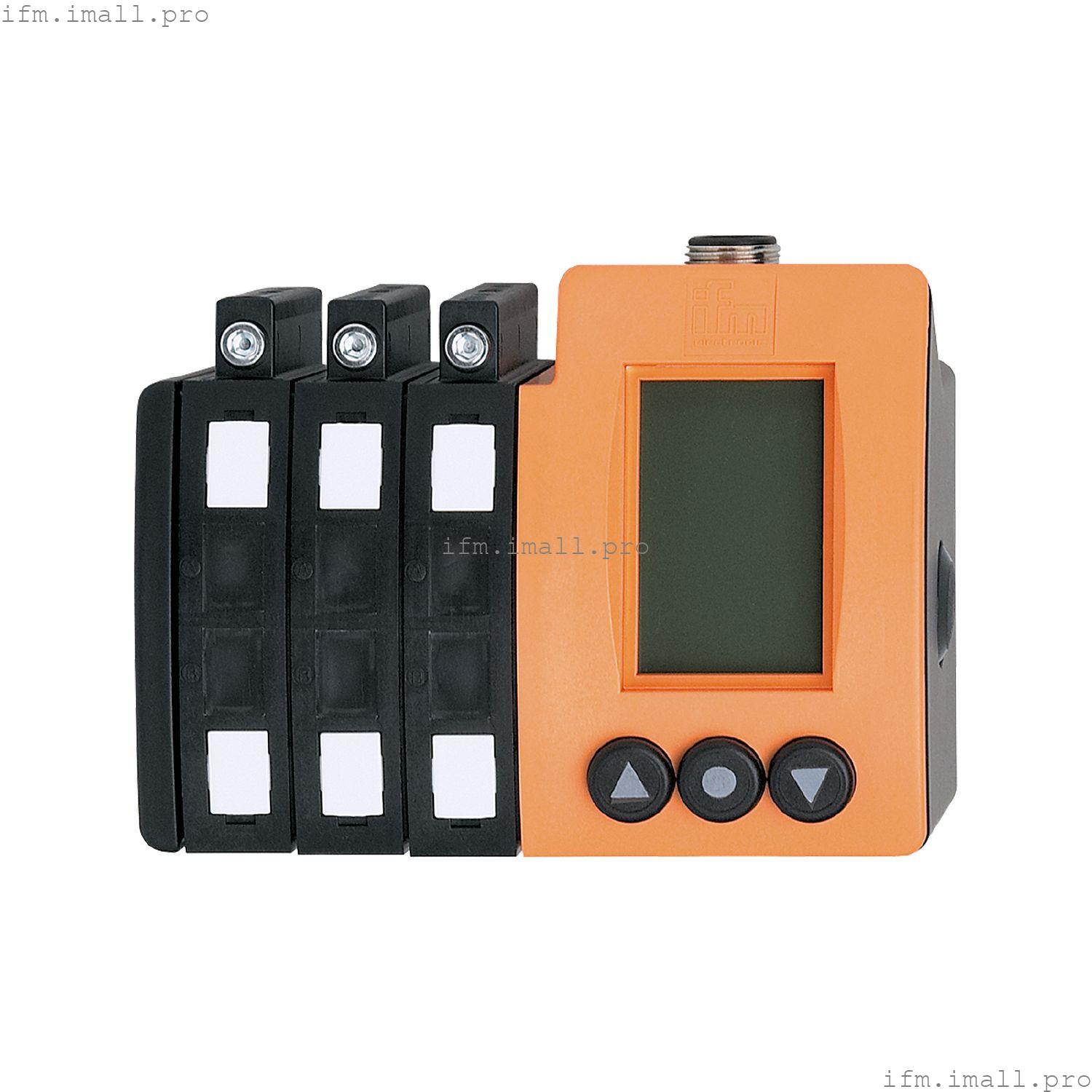

IFM OO5002
OOF-FPKG/M16/KL6
Волоконно-оптический усилитель
- Для применения, в котором для определения положения требуется несколько волоконно-оптических кабелей
- Компактный корпус для использования в условиях ограниченного пространства
- Для точного определения мелких деталей
- Дисплей с графическими возможностями для легкой настройки
- Для работы с недорогим акриловым оптоволокном
Технические характеристики
Характеристики продукта
| Тип источника света | красный свет |
| Корпус | прямоугольный |
Применение
| Специальная функция | Вывод проверки функции |
Электрические характеристики
| Рабочее напряжение[В] | 12... 36 постоянного тока |
| Потребляемый ток[мА] | 50; ((24 В)) |
| Макс. потребляемая мощность[ВА] | 1.2 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип источника света | красный свет |
| Длина волны[Нм] | 630 |
Выходы
| Электрическое исполнение | PNP |
| Функция вывода | режим включения света/затемнения; (программируемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Вывод проверки функции | да |
| Макс. токовая нагрузка для выхода проверки функций[мА] | 200 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 200 |
| Частота переключения DC[Гц] | 1000 |
| Примечание по частоте переключения[Гц] | |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
| Функция времени[с] | 0.001...0.1 |
Зона обнаружения
| Диапазон[м] | < 3.8; (Датчик сквозного луча) |
| Диапазон[мм] | 0...300; (Датчик диффузного отражения) |
| Диапазон регулируется | да |
Программное обеспечение/программирование
| Опции настройки параметров | автоматическая и ручная настройка точки переключения; логические функции И, ИЛИ; вторая точка переключения |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Защита | IP 65 |
Испытания/сертификаты
| ЭМС | | EN 60947-5-2 | | | EN 55011 | класс В |
|
Механические данные
| Вес[г] | 521 |
| Корпус | прямоугольный |
| Размеры[мм] | 76,5 x 92,4 x 70,7 |
| Количество каналов | 6 |
| Волоконно-оптическое соединение | FE-11 / FT-11 |
| Материалы | корпус: ABS; витринное окно: PMMA; Светодиодное окно: SEPS; крышка: литая под давлением из цинкового пластика с покрытием (PA) |
| Выравнивание объектива | боковая линза |
Дисплеи/элементы управления
| Дисплей | | полностью графический ЖК-дисплей, поворот дисплея на 180 °, возможен выбор языка (немецкий, английский, французский) | | состояние переключения | 6 x LED желтого цвета |
|
| Электронный замок | да |
Аксессуары
| Объем поставки | | направляющая: 1 x 81 мм, EN 60715 |
|
Примечания
| Замечания | | рабочее напряжение "класс питания 2" в соответствии с cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M16 |
