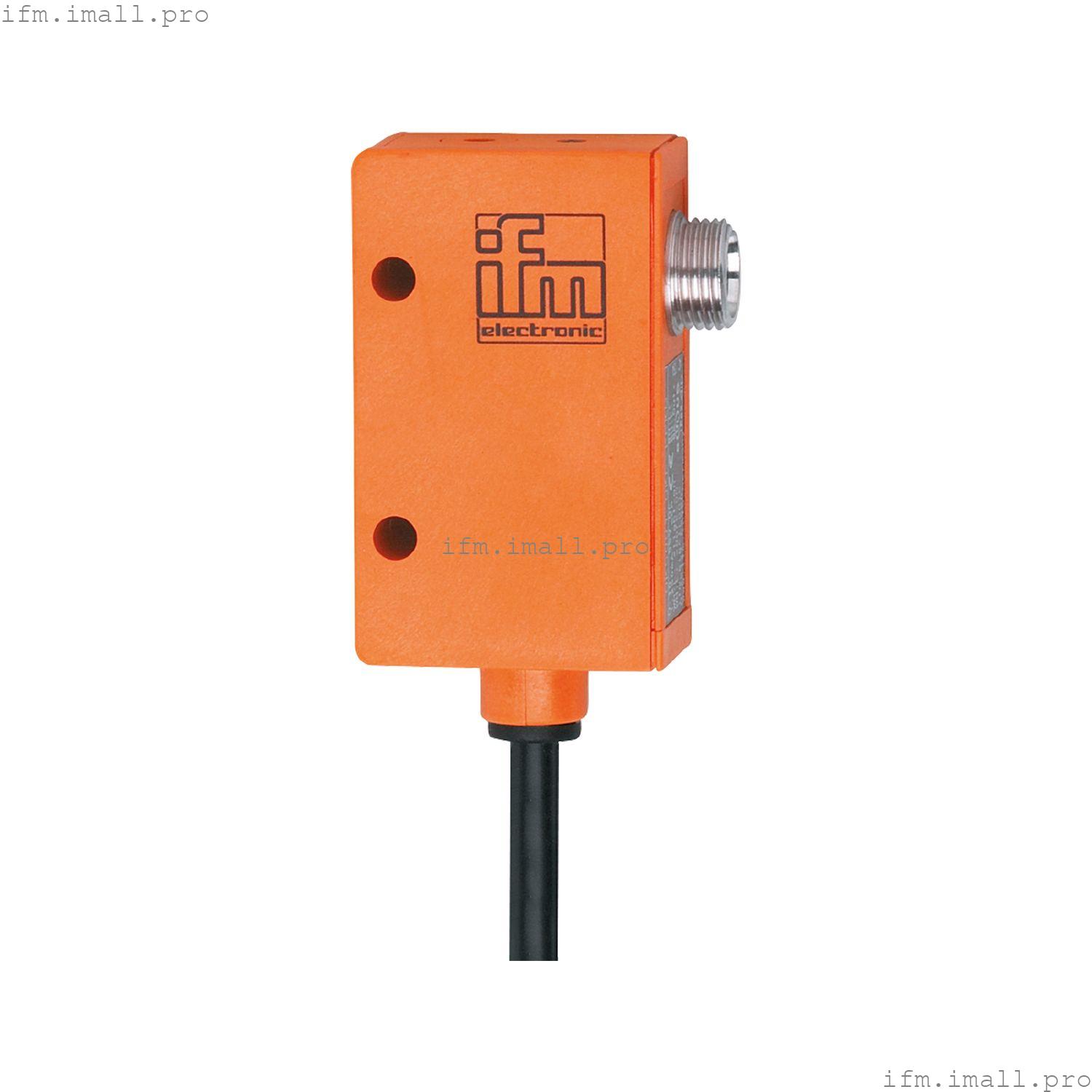

IFM OK5003
OKF-FPKG/6M
Волоконно-оптический усилитель
- Работа в качестве датчика сквозного луча или датчика диффузного отражения
- Интуитивная настройка чувствительности потенциометром
- Программируемый режим включения/выключения при затемнении
- Компактный корпус для использования в условиях ограниченного пространства
- Хорошо видимый светодиодный дисплей для проверки состояния переключения
Технические характеристики
Характеристики продукта
| Тип источника света | красный свет |
| Корпус | прямоугольный |
Электрические характеристики
| Рабочее напряжение[В] | 10...36 постоянного тока |
| Потребляемый ток[мА] | 30; ((24 В)) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип источника света | красный свет |
| Длина волны[Нм] | 660 |
Выходы
| Электрическое исполнение | PNP |
| Функция вывода | режим включения света/затемнения; (программируемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Частота переключения DC[Гц] | 120 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон[м] | 0...0.12; (Датчик сквозного луча) |
| Диапазон[мм] | 0...40; (Датчик диффузного отражения) |
| Диапазон регулируется | да |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Защита | IP 65 |
Испытания/сертификаты
| ЭМС | | EN 60947-5-2 | | | EN 55011 | класс В |
|
| MTTF[годы] | 529 |
Механические данные
| Вес[г] | 290 |
| Корпус | прямоугольный |
| Размеры[мм] | 50 x 19 x 35 |
| Количество каналов | 1 |
| Материалы | PPO измененный |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, желтый |
|
Аксессуары
| Объем поставки | | отвертки | | винты: 2 x (M4 x 25 мм) | | шайбы: 2 | | пружинные шайбы: 2 | | Гайки: 2 |
|
Примечания
| Замечания | | режим включения света соответствует выходной функции НЗ для сквозной волоконной оптики | | соответствует функции ОТСУТСТВИЯ выходного сигнала для волоконной оптики с диффузным отражением | | режим dark-on соответствует функции NO output для волоконной оптики со сквозным лучом | | соответствует выходной функции НЗ для волоконной оптики с диффузным отражением |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Кабель: 6 м, ПВХ; 4 x 0,34 мм2 |
