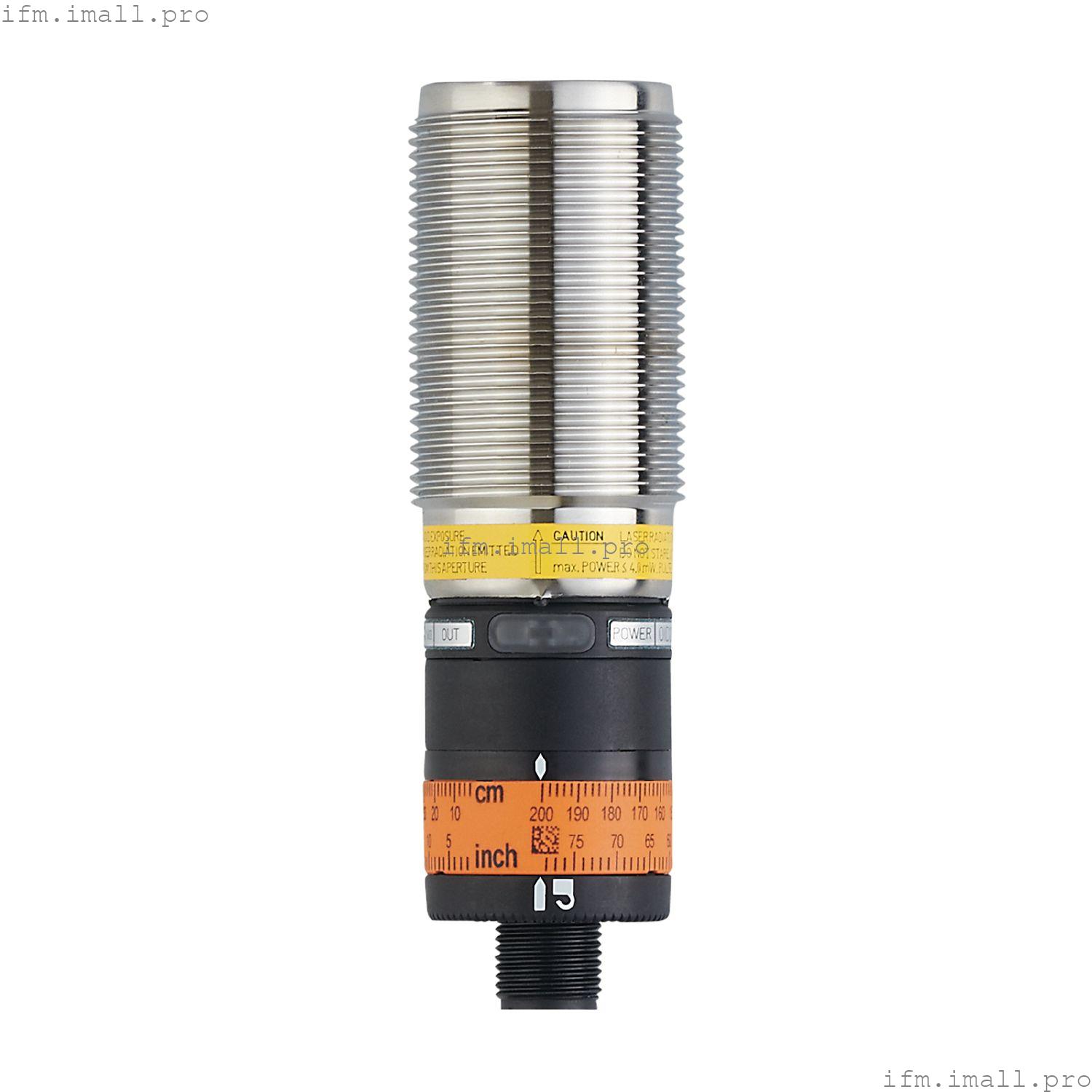

IFM OID201
OIDLCPKG/US
Фотоэлектрический датчик расстояния
- Очень большой диапазон из-за измерения времени пролета
- надежное подавление фона и цветонезависимое обнаружение
- Простая настройка параметров с помощью поворотного, запираемого установочного кольца
- Надежное обнаружение глянцевых поверхностей
- Удобная связь через IO-Link
Технические характеристики
Характеристики продукта
| Тип источника света | красный свет |
| Класс лазерной защиты | 2 |
| Корпус | резьбовой тип |
Применение
| Специальная функция | Подавление фона |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | 75; (24 В) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип источника света | красный свет |
| Длина волны[Нм] | 650 |
| Тип. срок службы[ч] | 50000 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (дополнительный) |
| Макс. токовая нагрузка на выход[мА] | 100 |
| Частота переключения DC[Гц] | 11 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Макс. диаметр светового пятна[мм] | 5 |
| Размеры светового пятна относятся к | 2 м |
| Гистерезис диапазона обнаружения[%] | < 2 |
| Примечание по гистерезису диапазона контроля | |
| Доступно подавление фона | да |
| Подавление фона[м] | < 20 |
Диапазон измерения/установки
| Диапазон измерения[м] | 0.03...2 |
| Частота дискретизации[Гц] | 33 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Множественный сигнал переключения | | функция | Переменная Данных процесса |
|
| Режим SIO | да |
| Данные процесса аналог. | 1 |
| Данные процесса бинарн. | 1 |
| Мин. время цикла процесса[мс] | 6.4 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 394 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Примечание по температуре окружающей среды | | в та < необходим прогрев при температуре -10 °C, лазер выключен |
|
| Защита | IP 65; IP 67 |
| Макс. устойчивость к постороннему свету[клк] | 10; (на объект) |
Испытания/сертификаты
| ЭМС | |
| Класс лазерной защиты | 2 |
| Примечания по лазерной защите | | Осторожно: | лазерный луч | | Питание: | <= 4,0 мВт | | Длина волны: | 650 нм | | импульс: | 1,3 нс | | Не смотрите в луч. | | | Избегайте воздействия лазерного излучения. | | | класс лазера: | 2 | | EN / IEC60825-1:2007 | | EN / IEC60825-1:2014 | | Соответствует стандарту 21 CFR 1040.10, за исключением соответствия стандарту IEC 60825-1 Ed. 3, как описано в Лазерном уведомлении № 56 от 8 мая 2019 года. |
|
| MTTF[годы] | 239 |
Механические данные
| Вес[г] | 206.5 |
| Корпус | резьбовой тип |
| Размеры[мм] | M30 x 1,5 / L = 100 |
| Обозначение резьбы | M30 x 1.5 |
| Материалы | корпус: нержавеющая сталь; передняя панель: PMMA; Светодиодное окно: PC; PBT; PC; FKM |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | Светодиодный, желтый коммутационный PIN 4 | | работа | Светодиод, зеленый |
|
| Блок отображения | см |
| Управляющие элементы | |
Аксессуары
| Объем поставки | | стопорные гайки: 2 x M30, нержавеющая сталь |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
