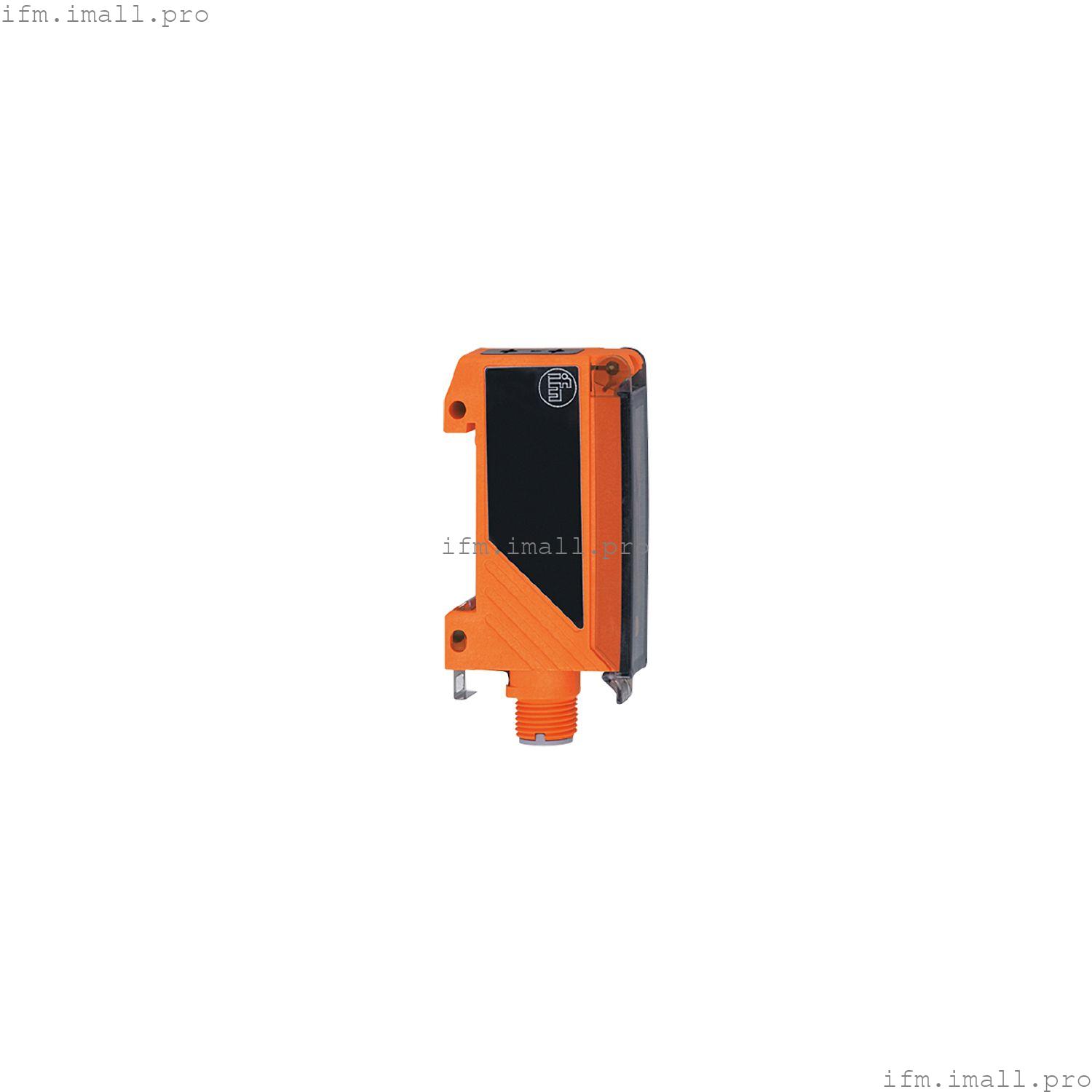

IFM OBF500
OBF-FAKG/T/US
Волоконно-оптический усилитель
- Легкая регулировка чувствительности и растяжения импульса с помощью кнопки
- Светодиодный дисплей для проверки работы, состояния переключения и функции
- Для использования в качестве датчика диффузного отражения или датчика сквозного луча
- Высокая частота переключения для быстрых процессов
- Работа с недорогой акриловой волоконной оптикой
Технические характеристики
Характеристики продукта
| Тип источника света | красный свет |
| Корпус | прямоугольный |
Применение
| Специальная функция | Вывод проверки функции |
| Дизайн | Волоконно-оптические усилители для акриловой волоконной оптики |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока |
| Потребляемый ток[мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип источника света | красный свет |
| Длина волны[Нм] | 630 |
Выходы
| Электрическое исполнение | PNP/NPN; (автоматическое определение нагрузки PNP/NPN) |
| Функция вывода | режим включения света/затемнения; (программируемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Вывод проверки функции | да |
| Макс. падение напряжения на выходе проверки функций[В] | 2.5 |
| Макс. токовая нагрузка для выхода проверки функций[мА] | 10 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | 3000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
| Функция времени[с] | 0.001...0.09 |
Зона обнаружения
| Диапазон[м] | 0...2; (Датчик сквозного луча) |
| Диапазон[мм] | 0...100; (Датчик диффузного отражения) |
| Диапазон регулируется | да |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Защита | IP 65 |
Испытания/сертификаты
Механические данные
| Вес[г] | 47.9 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 36 x 15 x 60 |
| Количество каналов | 1 |
| Материалы | корпус: PPE модифицированный |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, желтый | | работа | 1 x LED, зеленый | | небезопасная зона | 1 x LED, красный | | избыточный прирост | 4 x LED зеленого цвета |
|
Примечания
| Замечания | | режим включения света соответствует выходной функции НЗ для сквозной волоконной оптики | | соответствует функции ОТСУТСТВИЯ выходного сигнала для волоконной оптики с диффузным отражением | | режим dark-on соответствует функции NO output для волоконной оптики со сквозным лучом | | соответствует выходной функции НЗ для волоконной оптики с диффузным отражением | | рабочее напряжение "класс питания 2" в соответствии с cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
