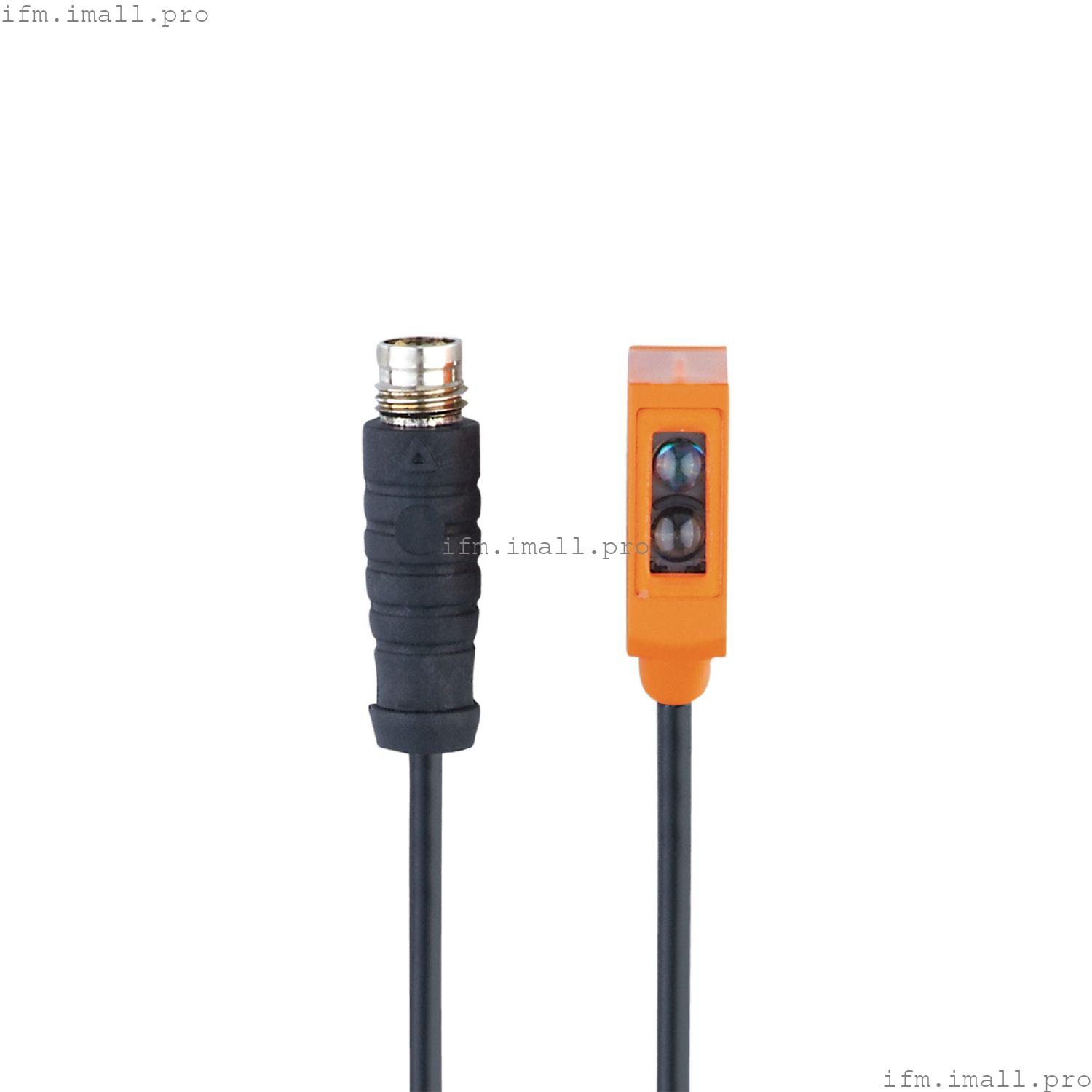

IFM O8H216
O8H-FPKG/IO-Link/0,30M/AS/4P
Датчик диффузного отражения с подавлением фона
- Компактное световое пятно для точного обнаружения даже на больших расстояниях
- Чрезвычайно надежное подавление фона
- Монтаж в течение нескольких секунд, компактная конструкция
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Тип источника света | красный свет |
| Корпус | прямоугольный |
Применение
| Специальная функция | Подавление фона |
| Принцип действия | Датчик диффузного отражения |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока |
| Потребляемый ток[мА] | 20; ((24 В)) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип источника света | красный свет |
| Длина волны[Нм] | 633 |
Выходы
| Электрическое исполнение | PNP |
| Функция вывода | режим включения света/затемнения; (программируемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | 1000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
Зона обнаружения
| Диапазон[мм] | 1...50; (белая бумага 200 x 200 мм) |
| Диапазон на белом объекте (90 % ремиссия)[мм] | 1...50 |
| Диапазон на сером объекте (18 % ремиссия)[мм] | 3...50 |
| Диапазон воздействия на черный объект (6 % отражение)[мм] | 5...50 |
| Диапазон настройки[мм] | 10...80 |
| Диапазон регулируется | да |
| Макс. диаметр светового пятна[мм] | 4 |
| Размеры светового пятна относятся к | на максимальной дальности действия |
| Доступно подавление фона | да |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Множественный сигнал переключения | | функция | Диагностика устройства | | функция | Обучающий канал |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 3 |
| Данные процесса IO-Link (циклические) | | функция | длина бита |
|---|
| значение процесса | 8 | | состояние устройства | 4 | | информация о двоичном переключении | 1 |
|
| Функции IO-Link (ациклические) | метка для конкретного применения; счетчик часов работы; счетчик циклов переключения |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 535 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | |
| MTTF[годы] | 757 |
| Одобрение UL | | Ta | -25...60 °C | | Тип корпуса | Тип 1 | | источник питания | Ограниченное напряжение /Ток | | Одобрение UL номер | E017 | | Номер файла UL | E174191 |
|
Механические данные
| Вес[г] | 21.2 |
| Корпус | прямоугольный |
| Размеры[мм] | 28.1 x 8.1 x 14.4 |
| Материалы | корпус: ABS; задняя часть корпуса: нержавеющая сталь (316L/1.4404) |
| Материал линзы | |
| Выравнивание объектива | боковая линза |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, желтый | | работа | 1 x LED, зеленый |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Кабель: 0,3 м, ПВХ; 3 x 0,08 мм2 |
| Подключение | Разъем: 1 x M8; кодировка: A |
