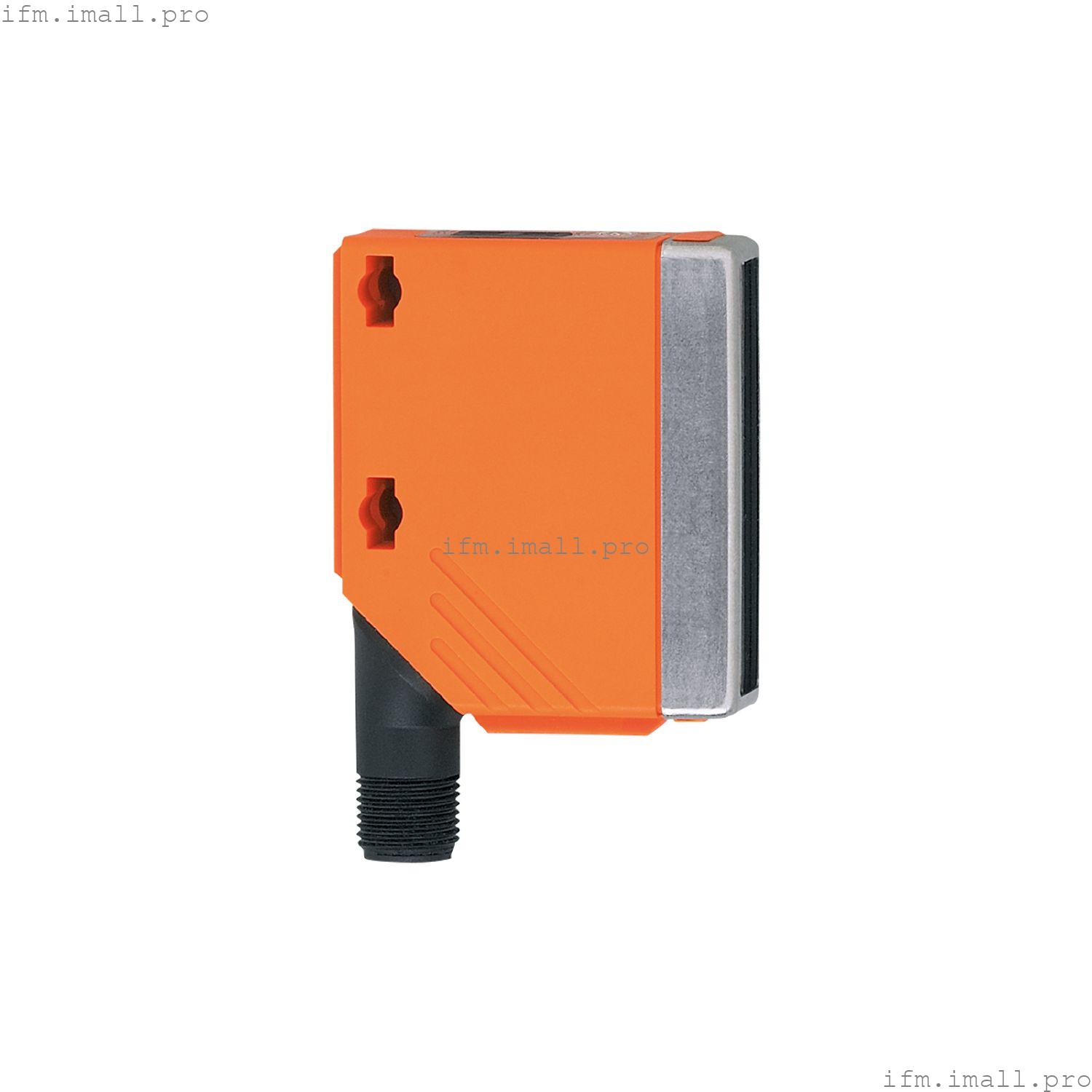

IFM O5D159
O5DLCPKG/IR/US
Фотоэлектрический датчик расстояния
- Очень большой диапазон из-за измерения времени пролета
- надежное подавление фона и цветонезависимое обнаружение
- С дисплеем и кнопками для точной настройки точки переключения
- Класс защиты лазера 1 для требований автомобильной промышленности
- Надежное обнаружение глянцевых поверхностей
- Удобная связь через IO-Link
Технические характеристики
Характеристики продукта
| Тип источника света | инфракрасный свет |
| Класс лазерной защиты | 1 |
| Корпус | прямоугольный |
Применение
| Специальная функция | Подавление фона |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | < 75; (24 В) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип источника света | инфракрасный свет |
| Длина волны[Нм] | 850 |
| Тип. срок службы[ч] | 50000 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (дополнительный) |
| Макс. токовая нагрузка на выход[мА] | 100 |
| Частота переключения DC[Гц] | 11 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Макс. диаметр светового пятна[мм] | 5 |
| Размеры светового пятна относятся к | 2 м |
| Гистерезис диапазона обнаружения[%] | < 16 |
| Примечание по гистерезису диапазона контроля | |
| Доступно подавление фона | да |
| Подавление фона[м] | < 19.2 |
Диапазон измерения/установки
| Диапазон измерения[м] | 0.03...2 |
| Частота дискретизации[Гц] | 33 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Интеллектуальный датчик: Идентификация датчика; Канал двоичных данных; Значение процесса; Диагностика датчика |
| Режим SIO | да |
| Данные процесса аналог. | 1 |
| Данные процесса бинарн. | 1 |
| Мин. время цикла процесса[мс] | 6.6 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Примечание по температуре окружающей среды | | в та < необходим прогрев при температуре -10 °C, лазер выключен |
|
| Защита | IP 65; IP 67 |
| Макс. устойчивость к постороннему свету[клк] | 8; (на объект) |
Испытания/сертификаты
| ЭМС | |
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 10 g (10...55 Гц)/120 мин. для каждой оси (x, y, z) |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 g 6 ударов / 11 мс полусинусоидальный (x, y, z) |
|
| Класс лазерной защиты | 1 |
| Примечания по лазерной защите | | Осторожно: | лазерный луч | | класс лазера: | 1 | | EN / IEC60825-1:2007 | | EN / IEC60825-1:2014 | | Соответствует стандарту 21 CFR 1040.10, за исключением соответствия стандарту IEC 60825-1 Ed. 3, как описано в Лазерном уведомлении № 56 от 8 мая 2019 года. |
|
| MTTF[годы] | 203 |
| Одобрение UL | | Ta | -25...60 °C | | Тип корпуса | Тип 1 | | источник питания | Класс 2 | | Номер файла UL | E174191 |
|
Механические данные
| Вес[г] | 84.4 |
| Корпус | прямоугольный |
| Размеры[мм] | 56 x 18,2 x 46,8 |
| Материалы | корпус: PA; безель: нержавеющая сталь; интерфейс оператора: TPU; объектив: PMMA |
| Выравнивание объектива | боковая линза |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | СВЕТОДИОД, желтый | | работа | Светодиод, зеленый | | Дисплей | буквенно-цифровой дисплей, 3-значный |
|
| Блок отображения | см |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
Другие данные
|
| Точность |
|
|
|
| расстояние |
черный (6 % отражение) |
белый (90 % отражение) |
|
|
| 0 мм |
± 25 мм |
± 25 мм |
|
|
| 500 мм |
± 25 мм |
± 25 мм |
|
|
| 1000 мм |
± 25 мм |
± 25 мм |
|
|
| 1500 мм |
± 40 мм |
± 30 мм |
|
|
| 2000 мм |
± 50 мм |
± 30 мм |
|
|
