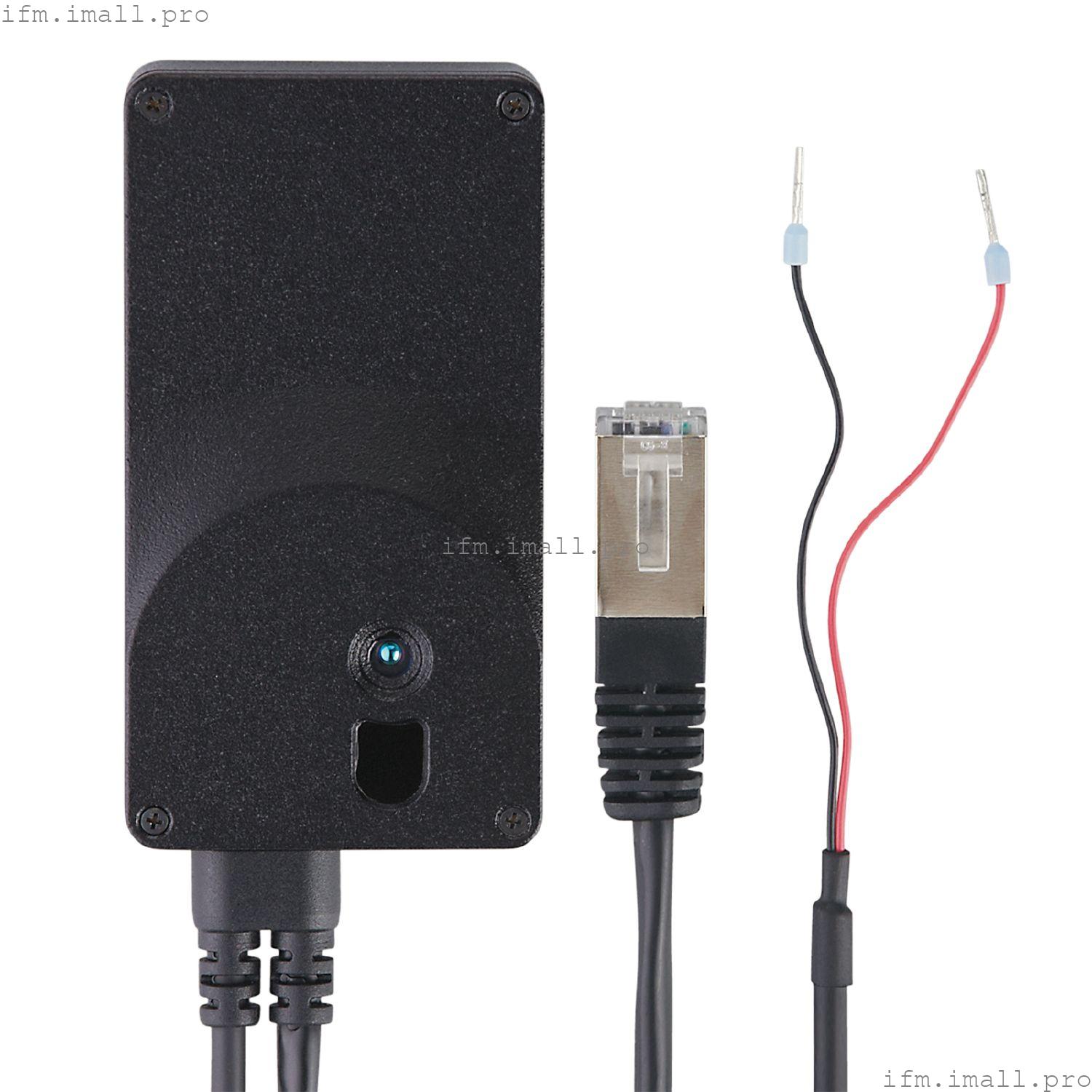

IFM O3X100
O3XIOOKG/E1/GM/S/60
Камера ToF
Технические характеристики
Характеристики продукта
| Тип источника света | инфракрасный свет |
| Разрешение изображения 3D[пкс] | 224 x 172 |
| Угол апертуры 3D[°] | 60 x 45 |
| Макс. скорость считывания [Гц] | 20 |
Применение
| Применение | вывод данных 3D-изображения |
Электрические характеристики
| Рабочее напряжение[В] | 20,4...28,8 постоянного тока; (EN 61131-2) |
| Потребляемый ток[мА] | < 500; (пиковый импульсный ток; типичное значение: 160) |
| Потребляемая мощность[Вт] | 3.7 |
| Класс защиты | III |
| Тип источника света | инфракрасный свет |
| Длина волны[Нм] | 850 |
| Датчик изображения | PMD 3D ToF-Чип |
| Внутреннее освещение | да; (инфракрасный: светодиод невидимого излучения с длиной волны 850 нм) |
Зона обнаружения
| Рабочее расстояние[мм] | 50...3000 |
| Примечание о рабочем расстоянии | | размер объекта: 200 x 200 мм | | отражательная способность: 18 % |
|
| Разрешение изображения 3D[пкс] | 224 x 172 |
| Угол апертуры 3D[°] | 60 x 45 |
| Макс. скорость считывания [Гц] | 20 |
Диапазон измерения/установки
| Диапазон измерения[м] | < 30; (в зависимости от настроек, размера объекта и отражающей способности) |
Программное обеспечение/программирование
| Опции настройки параметров | через ПК с ifm Vision Assistant или XML-RPC |
Интерфейсы
| Коммуникационный интерфейс | Ethernet |
| Тип использования | настройка параметров; передача данных |
| Ethernet |
|---|
| Количество интерфейсов Ethernet | 1 |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10; 100 |
| Протокол | TCP/IP |
| Заводские настройки | | IP-адрес: 192.168.0.69 | | маска подсети: 255.255.255.0 | | IP-адрес шлюза: 192.168.0.201 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -10...40 |
| Примечание по температуре окружающей среды | | Корпус: < 45° C | | см. Инструкцию по эксплуатации |
|
| Температура хранения[°C] | -40...85 |
| Защита | IP 50 |
| Макс. устойчивость к постороннему свету[клк] | 8 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-3 | излучение помех / жилые помещения, коммерческие помещения и объекты легкой промышленности | | DIN EN 61000-6-2 | невосприимчивость / промышленные среды |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г / (11 мс) без повторений | | DIN EN 60068-2-27 | 40 г / (6 мс) повторяющийся |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 2 г/ (10...150 Гц) | | DIN EN 60068-2-64 | RMS 2,3 Г/ (10...500 Гц) |
|
| Класс лазерной защиты | 1 |
| Примечания по лазерной защите | | Осторожно: | лазерный луч | | класс лазера: | 1 | | IEC 60825-1: 2014 | |
|
| Электробезопасность | | DIN EN 61010-2-201 | электроснабжение только по цепям PELV |
|
| MTTF[годы] | 66 |
Механические данные
| Вес[г] | 267.5 |
| Размеры[мм] | 80 x 43,5 x 21 |
| Материалы | корпус: цинк, отлитый под давлением; переднее стекло: PMMA |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Кабель: 1 м, ПВХ |
| Разъем: 1 x RJ45 |
Другие данные
Размер поля зрения
|
| без коррекции искажений объектива |
|
|
| диапазон измерения / расстояние [м] |
Длина [м] |
Ширина [м] |
|
| 0.50 |
0.60 |
0.40 |
|
| 1.00 |
1.10 |
0.80 |
|
| 1.50 |
1.70 |
1.30 |
|
| 2.00 |
2.30 |
1.70 |
|
| 2.50 |
2.80 |
2.10 |
|
| 3.00 |
3.40 |
2.50 |
|
Повторяемость
| диапазон измерения / расстояние [м] |
Время экспозиции [мкс] |
Повторяемость |
точность [мм] |
|
|
| Измеренные значения расстояния (1 сигма) на серых объектах |
|
|
|
| отражательная способность 18 % [мм] |
|
| 0.1...0.25 |
200 |
± 5 |
± 5 |
| 0.25...0.5 |
400 |
± 5 |
± 5 |
| 0.5...1 |
1000 |
± 7 |
± 10 |
| 1...2 |
2000 |
± 15 |
± 20 |
| 2...3 |
2000 |
± 60 |
± 40 |
| Повторяемость |
|
| относится к |
измерение расстояния до отдельного пикселя |
| Измеряется при |
центр изображения с медианным фильтром |
| Температура окружающей среды |
20° C |
|
|
|
Относительная точность
| измеряется при отражательной способности от 18% до 90% |
|
