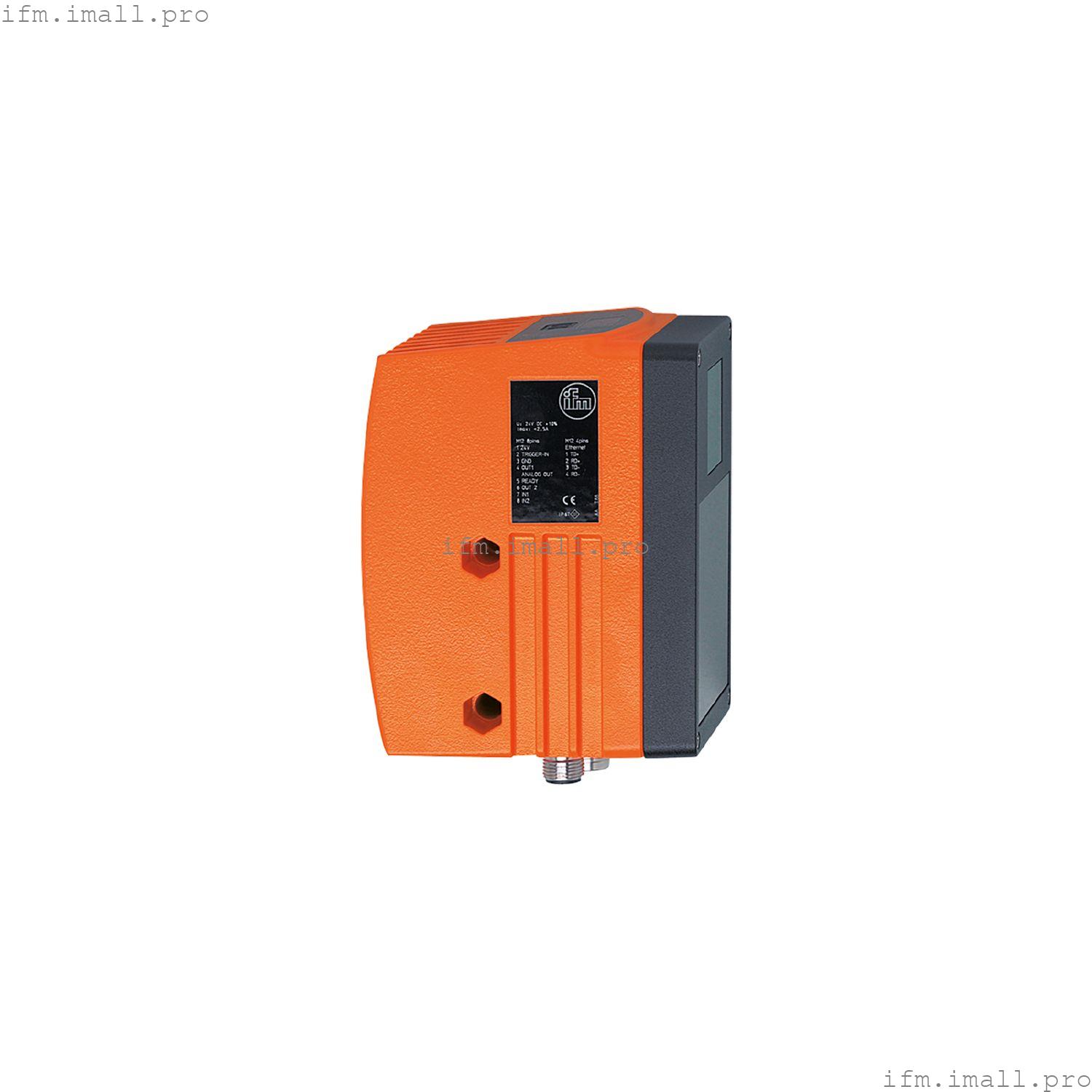

O3D222 IFM

IFM O3D222

O3DIRP3KG/E1/E2/GM/W/64

3D-датчик

  • Визуальная оценка расстояния, уровня или объема
  • Надежное измерение расстояния за счет измерения времени пролета
  • Освещение, измерение и оценка в одном устройстве
  • 3,072 значения расстояния на измерение для детальной оценки
  • Два коммутационных выхода, один из них программируемый как аналоговый выход
Купить IFM O3D222 O3DIRP3KG/E1/E2/GM/W/64 или получить консультацию Вы можете по указанным ниже Контактам

Технические характеристики

Характеристики продукта

Разрешение изображения 3D[пкс] 64 x 48
Угол апертуры 3D[°] 64 x 48
Макс. скорость считывания [Гц] 20

Применение

Применение Контроль уровня; дистанционный контроль; контроль громкости

Электрические характеристики

Рабочее напряжение[В] 20,4...28,8 постоянного тока; (EN 61131-2)
Потребляемый ток[мА] < 2000; (пиковый импульсный ток; типичное значение: 600)
Потребляемая мощность[Вт] 15
Класс защиты III
Датчик изображения PMD 3D ToF-Чип
Внутреннее освещение да; (инфракрасный: светодиод невидимого излучения 850 нм класса 1)

Входы/выходы

Количество входов и выходов Количество цифровых входов: 2; Количество цифровых выходов: 2

Входы

Триггер 24 В PNP (IEC 61131-2 Тип 1)
Количество цифровых входов 2
Входная цепь цифровых входов 24 В PNP; (настраивается; IEC 61131-2 Тип 1)

Выходы

Общее количество выходных данных 2
Количество цифровых выходов 2; (настраивается)
Функция вывода 24 В PNP; (EN 61131-2 Typ 2)
Макс. падение напряжения на коммутационном выходе постоянного тока[В] 1
Макс. токовая нагрузка на выход[мА] 100
Аналоговый токовый выход[мА] 4...20
Макс. нагрузка[Ом] 300
Аналоговый выход напряжения[В] 0...10
Мин. сопротивление нагрузки[Ом] 10000
Защита от короткого замыкания да
Тип защиты от короткого замыкания импульсный
Защита от перегрузки да

Зона обнаружения

Рабочее расстояние[мм] 200...5500
Примечание о рабочем расстоянии
белая бумага: 200 x 200 мм
отражательная способность: 90 %
Разрешение изображения 3D[пкс] 64 x 48
Угол апертуры 3D[°] 64 x 48
Макс. скорость считывания [Гц] 20

Программное обеспечение/программирование

Опции настройки параметров с помощью двух кнопок и 10-сегментного дисплея или с помощью ПК / ноутбука с операционным программным обеспечением

Интерфейсы

Коммуникационный интерфейс Ethernet
Ethernet
Количество интерфейсов Ethernet 1
Стандарт передачи 10Base-T; 100Base-TX
Скорость передачи 10; 100
Протокол TCP/IP; EtherNet/IP
Заводские настройки
IP-адрес: 192.168.0.69
маска подсети: 255.255.255.0
IP-адрес шлюза: 192.168.0.201
MAC-адрес: смотрите бирку

Условия эксплуатации

Температура окружающей среды[°C] -10...50
Температура хранения[°C] -40...85
Защита IP 67
Макс. устойчивость к постороннему свету[клк] 8; (на объект)

Испытания/сертификаты

ЭМС
EN 61000-6-4излучение помех / промышленная среда
EN 61000-6-2невосприимчивость / промышленные среды
Ударопрочность
DIN EN 60068-2-2730 г 11 мс
Устойчивость к вибрации
DIN EN 60068-2-62 g 10...150 Гц
Фотобиологическая безопасность свободная группа; (DIN EN 62471)
Электробезопасность
EN 61131-2электроснабжение только по цепям PELV

Механические данные

Вес[г] 1200
Размеры[мм] 123,5 x 75 x 95
Материалы корпус: литой под давлением алюминий; передняя панель: PMMA; витринное окно: ПК

Дисплеи/элементы управления

Дисплей
состояние переключения4 x LED желтого цвета
4 x LED зеленого цвета
10-сегментный дисплей, 4-значный

Аксессуары

Объем поставки
Защитные чехлы

Примечания

Количество в упаковке 1 шт.

Электрическое подключение - Ethernet

Разъем: 1 x M12; кодировка: D

Электрическое подключение - Подключение к процессу

Разъем: 1 x M12; кодировка: A

Другие данные

Размер поля зрения
диапазон измерения / расстояние Длина Ширина минимальная поверхность объекта
200 250 170 7 x 7
1000 1260 870 37 x 37
2000 2520 1740 73 x 73
3000 3780 2610 109 x 109
4000 5040 3480 145 x 145
5500 6930 4790 200 x 200
Для надежного обнаружения объект должен быть обнаружен с разрешением не менее 2 x 2 пикселей
