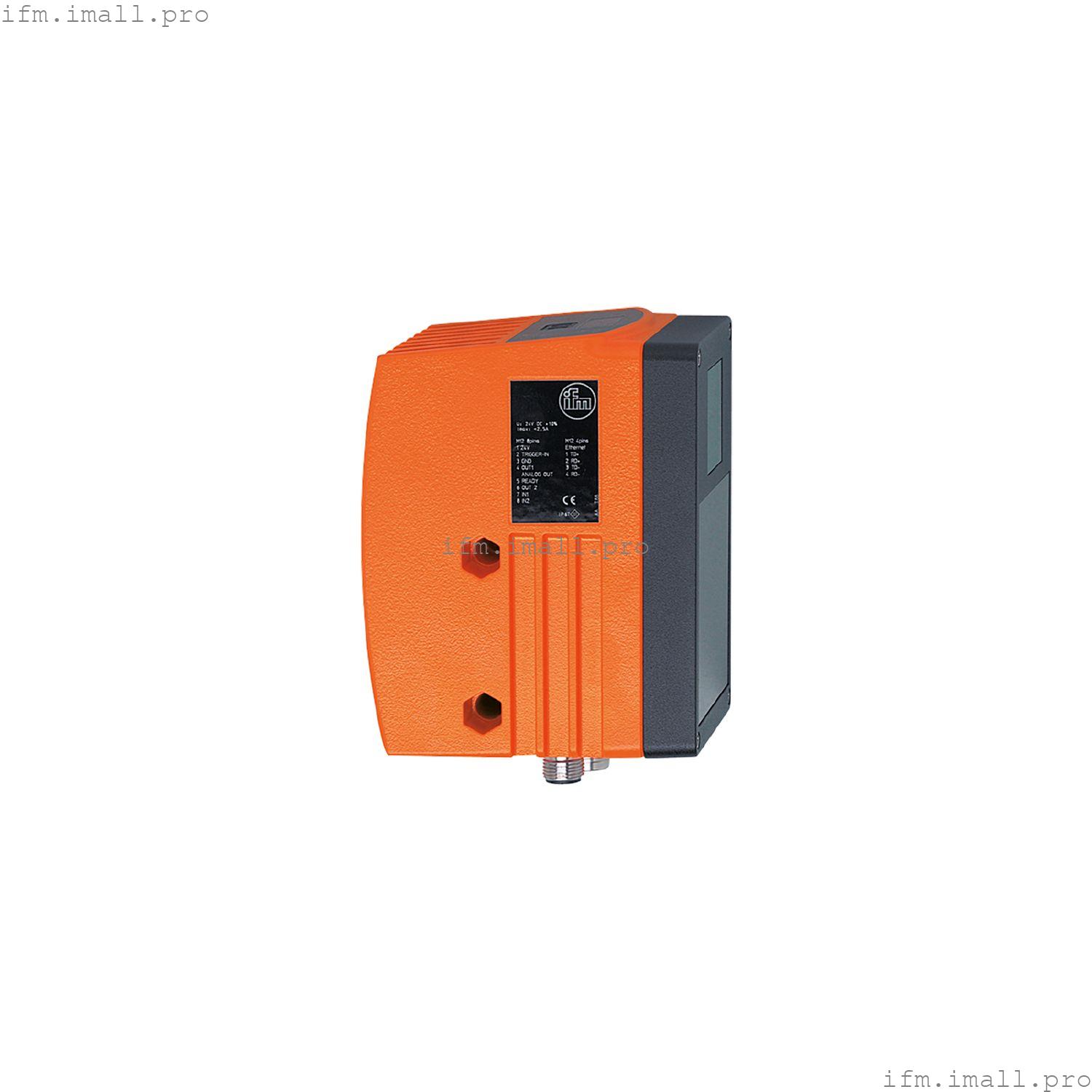

IFM O3D200
PMD 3D SENSOR
3D-датчик
- Визуальная оценка расстояния, уровня или объема
- Надежное измерение расстояния за счет измерения времени пролета
- Освещение, измерение и оценка в одном устройстве
- 3,072 значения расстояния на измерение для детальной оценки
- Два коммутационных выхода, один из них программируемый как аналоговый выход
Технические характеристики
Характеристики продукта
| Разрешение изображения 3D[пкс] | 64 x 48 |
| Угол апертуры 3D[°] | 40 x 30 |
| Макс. скорость считывания [Гц] | 20 |
Электрические характеристики
| Допуск рабочего напряжения[%] | 10 |
| Рабочее напряжение[В] | 24 постоянного тока |
| Потребляемый ток[мА] | пиковый импульсный ток: 3250; типичное значение: 960 |
| Потребляемая мощность[Вт] | 16 |
| Класс защиты | III |
| Датчик изображения | PMD 3D ToF-Чип |
| Внутреннее освещение | да; (инфракрасный: светодиод невидимого излучения 850 нм класса 1) |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 2; Количество цифровых выходов: 2 |
Входы
| Триггер | 24 В PNP (IEC 61131-2 Тип 1) |
| Количество цифровых входов | 2 |
| Входная цепь цифровых входов | 24 В PNP; (настраивается; IEC 61131-2 Тип 1) |
Выходы
| Общее количество выходных данных | 2 |
| Количество цифровых выходов | 2; (настраивается) |
| Функция вывода | 24 В PNP |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 1 |
| Макс. токовая нагрузка на выход[мА] | 100 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 300 |
| Аналоговый выход напряжения[В] | 0...10 |
| Мин. сопротивление нагрузки[Ом] | 10000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Разрешение изображения 3D[пкс] | 64 x 48 |
| Угол апертуры 3D[°] | 40 x 30 |
| Макс. скорость считывания [Гц] | 20 |
Программное обеспечение/программирование
| Опции настройки параметров | с помощью двух кнопок и 10-сегментного дисплея или с помощью ПК / ноутбука с операционным программным обеспечением |
Интерфейсы
| Коммуникационный интерфейс | Ethernet |
| Ethernet |
|---|
| Количество интерфейсов Ethernet | 1 |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10; 100 |
| Заводские настройки | | IP-адрес: 192.168.0.69 | | маска подсети: 255.255.255.0 | | IP-адрес шлюза: 192.168.0.201 | | MAC-адрес: смотрите бирку |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -10...50 |
| Температура хранения[°C] | -40...85 |
| Защита | IP 67 |
Испытания/сертификаты
Механические данные
| Вес[г] | 1179 |
| Размеры[мм] | 123,5 x 75 x 95 |
| Материалы | корпус: литой под давлением алюминий; передняя панель: PMMA; витринное окно: ПК |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 4 x LED желтого цвета | | 4 x LED зеленого цвета | | 10-сегментный дисплей, 4-значный |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - Ethernet
| Разъем: 1 x M12; кодировка: D |
Электрическое подключение - Подключение к процессу
| Разъем: 1 x M12; кодировка: A |
Другие данные
Размер поля зрения
| диапазон измерения / расстояние |
Длина |
Ширина |
центральный пиксель [мм] |
минимальная поверхность объекта |
| 500 |
420 |
290 |
7 x 7 |
13 x 13 |
| 1000 |
840 |
580 |
13 x 13 |
26 x 26 |
| 1500 |
1260 |
870 |
20 x 20 |
39 x 39 |
| 2000 |
1680 |
1160 |
26 x 26 |
53 x 53 |
| 2500 |
2100 |
1450 |
33 x 33 |
66 x 66 |
| 3000 |
2520 |
1740 |
39 x 39 |
79 x 79 |
| 3500 |
2940 |
2030 |
46 x 46 |
92 x 92 |
| 4000 |
3360 |
2320 |
53 x 53 |
105 x 105 |
| 4500 |
3780 |
2610 |
59 x 59 |
118 x 118 |
| 5000 |
4200 |
2900 |
66 x 66 |
131 x 131 |
| 5500 |
4620 |
3190 |
72 x 72 |
144 x 144 |
| 6000 |
5040 |
3480 |
79 x 79 |
158 x 158 |
|
| Для надежного обнаружения объект должен быть обнаружен с разрешением не менее 2 x 2 пикселей |
