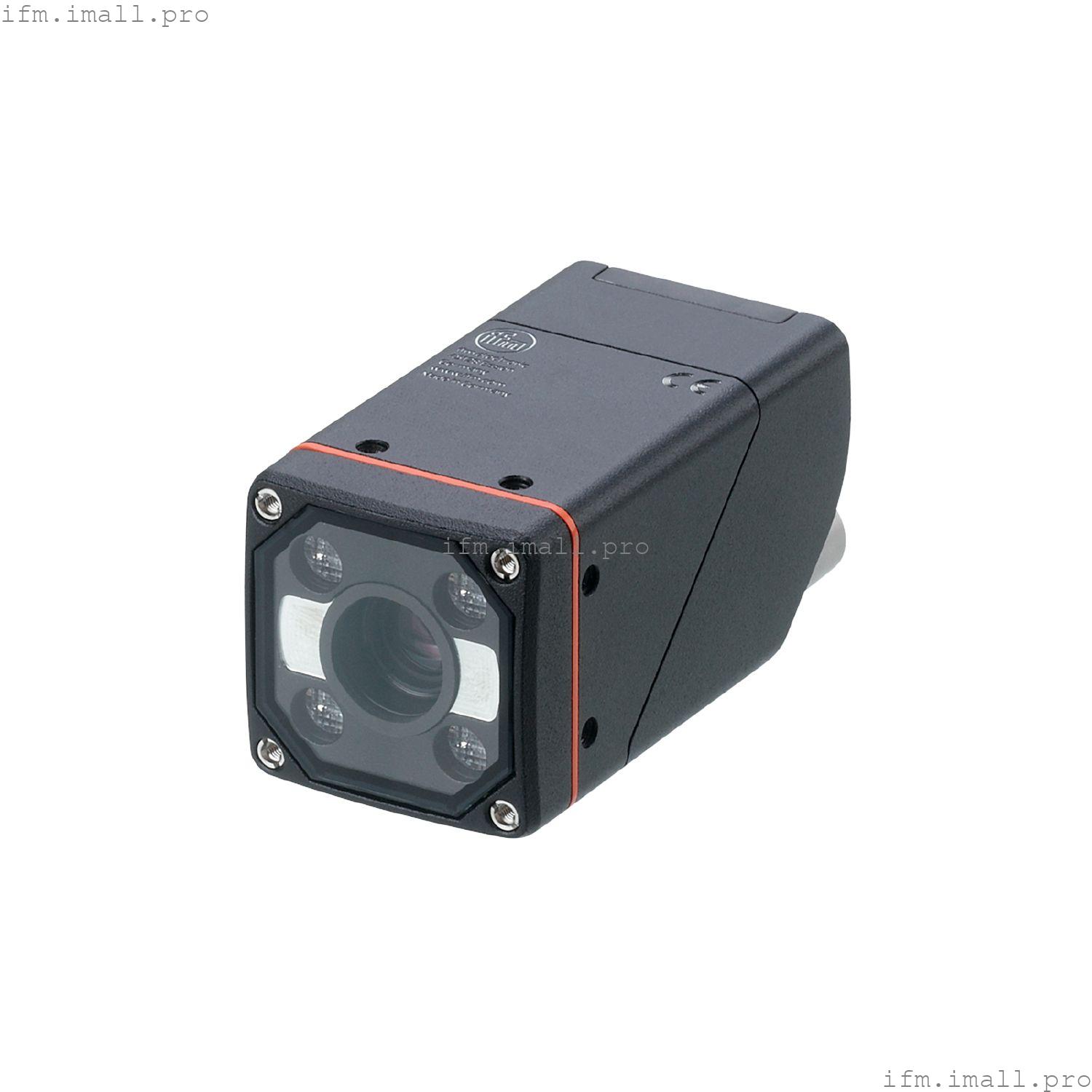

IFM O2U540
O2UCRDKG/E1/E2/E4/IO/EF/GM/S/5A
Датчик распознавания объектов
- Универсальный 2D-датчик зрения для контроля качества и идентификации (обнаружение контура, анализ BLOB, считывание 1D/2D-кодов, OCR)
- Встроенные светодиоды RGBW для оптимальной подсветки компонентов, кодов или символов
- Встроенные интерфейсы процесса: TCP/IP, EtherNet/IP, PROFINET, IO-Link
- Надежная работа в условиях изменяющейся освещенности
- Встроенная карта памяти
- Интерфейс процесса IO-Link
Технические характеристики
Характеристики продукта
| Тип источника света | RGBW |
| Разрешение изображения[пкс] | 1280 x 960 |
| Макс. скорость считывания [Гц] | 40 |
Применение
| Специальная функция | поляризационный фильтр |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 400; (типичный 18 В постоянного тока) |
| Макс. потребление тока[мА] | < 800 (18 В постоянного тока, с переключаемыми выходами, карта памяти активна) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Категория перенапряжения | II |
| Тип источника света | RGBW |
| Длина волны[Нм] | 625; 525; 453 |
| Датчик изображения | CMOS-датчик изображения черный /белый |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Входы
| Триггер | внешний; 24 В PNP / NPN (IEC 61131-2 Тип 3); TCP / IP; PROFINET; EtherNet /IP; IO-Link; внутренний |
Выходы
| Электрическое исполнение | PNP/NPN; (параметризуемый) |
| Количество цифровых выходов | 2; (настраивается) |
| Функция вывода | настраиваемый |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Макс. токовая нагрузка на выход[мА] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Размер поля зрения[мм] | | расстояние | поле зрения | | 15 | - | | 35 | - | | 85 | 28 x 11 | | 200 | 62 x 47 | | 500 | 152 x 114 | | 1000 | 302 x 227 | | 2000 | 602 x 452 | | 5000 | 1502 x 1127 |
|
| Рабочее расстояние[мм] | > 85 |
| Разрешение изображения[пкс] | 1280 x 960 |
| Тип объектива | Стандартный |
| Читаемые коды | #VALUE! |
| Качество кода, основанное на | | | ISO / IEC 15415 | | | ISO / IEC 15416 | | | AIM DPM | | | ISO/IEC TR 29158 | | | SEMI T10 |
|
| Читаемые шрифты | Industrial; Document; OCR-A; OCR-B; Pharma; Semi; Universal; Dot Print |
| Распознавание текста | да |
| Доступный поляризационный фильтр | да |
| Всенаправленное считывание | да |
| Макс. наклон к плоскости изображения[°] | 45 |
| Макс. скорость считывания [Гц] | 40 |
Программное обеспечение/программирование
| Опции настройки параметров | Многофункциональная кнопка; через ПК с ifm Vision Assistant |
Интерфейсы
| Коммуникационный интерфейс | Ethernet; IO-Link |
| Ethernet |
|---|
| Количество интерфейсов Ethernet | 1 |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 Мбит/с; 100 Мбит/с |
| Протокол | TCP/IP; PROFINET; EtherNet/IP |
| Заводские настройки | | IP-адрес: 192.168.0.69 | | маска подсети: 255.255.255.0 (класс C) | | IP-адрес шлюза: 192.168.0.201 | | MAC-адрес: смотрите бирку |
|
| Тип использования | настройка параметров; передача данных |
| IO-Link |
|---|
| Тип передачи | COM3 (230,4 кбод) |
| IO-Link версия | 1.1 |
| Профили | | Common - I&D | Идентификация и диагностика | | функция | Локатор | | функция | ProductURI |
|
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 4.2 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1699 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -10...50 |
| Температура хранения[°C] | -40...70 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 4000 |
| Защита | IP 65 |
| Степень загрязнения | 3 |
Испытания/сертификаты
| ЭМС | | EN IEC 61000-6-4 излучение помех | промышленная среда | | EN IEC 61000-6-2 невосприимчивость | промышленная среда |
|
| Ударопрочность | | EN 60068-2-27 | 50 g 11 мс / без повторений | | EN 60068-2-27 | 40 g 6 мс / повторение |
|
| Устойчивость к вибрации | | EN 60068-2-6 | 2 g (10... 150 Гц) |
|
| Фотобиологическая безопасность | группа риска 1; (EN 62471) |
| Электробезопасность | | EN IEC 61010-2-201 | электроснабжение только по цепям PELV |
|
| MTTF[годы] | 54 |
| Одобрение UL | | Ta | -10... +50°C °C | | Тип корпуса | 1 | | источник питания | Ограниченная энергия | | Номер файла UL | E364788 |
|
Механические данные
| Вес[г] | 627.6 |
| Тип крепления | винтовое крепление; (диаметр отверстия M4 x 7 мм) |
| Размеры[мм] | 45 x 45 x 86 |
| Материалы | корпус: литой под давлением с порошковым цинковым покрытием; передняя панель: Gorillaglas; Светодиодное окно: PC; кнопка: POM |
| Уплотнительный материал | FKM |
| Момент затяжки[Нм] | 2.1 |
Дисплеи/элементы управления
| Дисплей | | функция | 2 x LED зеленого цвета | | функция | 2 x LED желтого цвета | | Многофункциональная кнопка | 2 x LED, зеленый/желтый |
|
| Управляющие элементы | | 1 | Многофункциональная кнопка |
|
Аксессуары
| Аксессуары (опционально) | | Монтажные принадлежности | | Защитные стекла |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - Ethernet
| Разъем: 1 x M12; кодировка: D; Литой корпус: нержавеющая сталь; Уплотнение: FKM |
Электрическое соединение - питание
| Разъем: 1 x M12; кодировка: A; Литой корпус: нержавеющая сталь |
