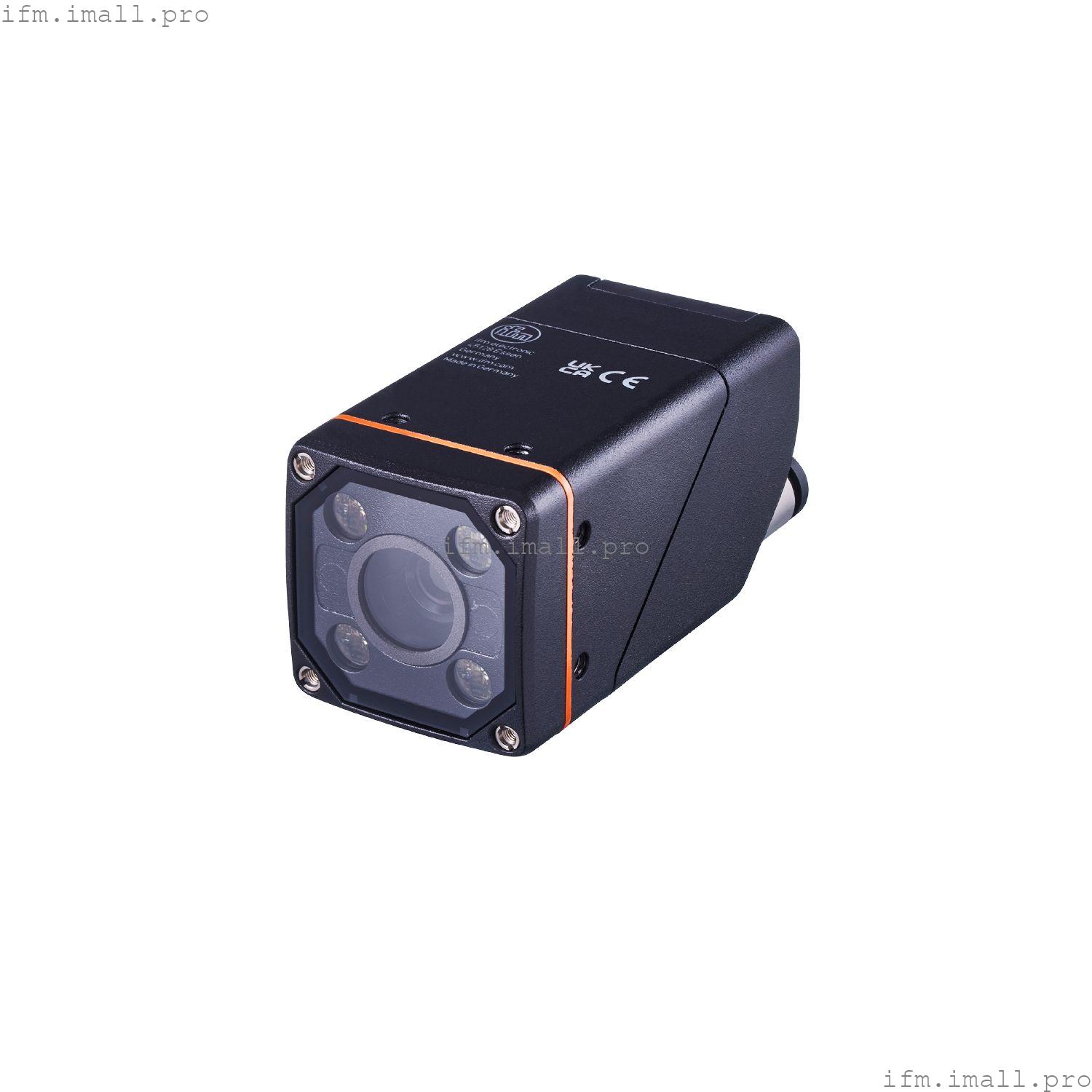

IFM O2I505
O2IIRDKG/E1/E2/EF/VF/TB/T
Считыватели 1D/2D кода
- Мультико-кодовый считыватель с телеобъективом
- Внутренняя инфракрасная подсветка
- Интерфейс процесса TCP/IP и EtherNet/IP
- несколько кодов и текстовых строк одновременно
- Встроенная карта памяти
Технические характеристики
Характеристики продукта
| Тип источника света | инфракрасный свет |
| Разрешение изображения[пкс] | 1280 x 960 |
| Макс. скорость считывания [Гц] | 40 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 300; (типичный 24 В постоянного тока) |
| Макс. потребление тока[мА] | 650; (18 В постоянного тока, с переключаемыми выходами, карта памяти активна) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Категория перенапряжения | II |
| Тип источника света | инфракрасный свет |
| Длина волны[Нм] | 850 |
| Датчик изображения | CMOS-датчик изображения черный /белый |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Входы
| Триггер | внешний; 24 В PNP / NPN (IEC 61131-2 Тип 3); TCP / IP; EtherNet / IP; внутренний |
Выходы
| Общее количество выходных данных | 2 |
| Электрическое исполнение | PNP/NPN; (параметризуемый) |
| Количество цифровых выходов | 2; (настраивается) |
| Функция вывода | настраиваемый |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 1 |
| Макс. токовая нагрузка на выход[мА] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Размер поля зрения[мм] | | Рабочее расстояние | поле зрения | | | | 200 | 38 x 29 | | | | 300 | 58 x 43 | | | | 500 | 96 x 72 | | | | 1000 | 192 x 144 | | |
|
| Рабочее расстояние[мм] | > 200 |
| Разрешение изображения[пкс] | 1280 x 960 |
| Тип объектива | Телеобъектив |
| Читаемые коды | #VALUE! |
| Качество кода, основанное на | | | ISO / IEC 15415 | | | ISO / IEC 15416 | | | AIM DPM | | | ISO/IEC TR 29158 | | | SEMI T10 |
|
| Читаемые шрифты | Industrial; Document; OCR-A; OCR-B; Pharma; Semi; Universal; Dot Print |
| Распознавание текста | да |
| Всенаправленное считывание | да |
| Макс. наклон к плоскости изображения[°] | 45 |
| Макс. скорость считывания [Гц] | 40 |
Программное обеспечение/программирование
| Опции настройки параметров | кнопка обучения; через ПК с ifm Vision Assistant |
Интерфейсы
| Коммуникационный интерфейс | Ethernet |
| Ethernet |
|---|
| Количество интерфейсов Ethernet | 1 |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 Мбит/с; 100 Мбит/с |
| Протокол | TCP/IP; EtherNet/IP |
| Заводские настройки | | IP-адрес: 192.168.0.69 | | маска подсети: 255.255.255.0 (класс C) | | IP-адрес шлюза: 192.168.0.201 | | MAC-адрес: смотрите бирку |
|
| Тип использования | настройка параметров; передача данных |
Условия эксплуатации
| Температура окружающей среды[°C] | -10...50 |
| Температура хранения[°C] | -40...70 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 4000 |
| Защита | IP 65 |
| Степень загрязнения | 3 |
Испытания/сертификаты
| ЭМС | | EN IEC 61000-6-4 излучение помех | промышленная среда | | EN IEC 61000-6-2 невосприимчивость | промышленная среда |
|
| Ударопрочность | | EN 60068-2-27 | 50 g 11 мс / без повторений | | EN 60068-2-27 | 40 g 6 мс / повторение |
|
| Устойчивость к вибрации | | EN 60068-2-6 | 2 g (10... 150 Гц) |
|
| Класс лазерной защиты | 1 |
| Примечания по лазерной защите | | Осторожно: | лазерный луч | | класс лазера: | 1 | | EN / IEC60825-1:2007 | | EN / IEC60825-1:2014 | | Соответствует стандарту 21 CFR 1040.10, за исключением соответствия стандарту IEC 60825-1 Ed. 3, как описано в Лазерном уведомлении № 56 от 8 мая 2019 года. |
|
| Фотобиологическая безопасность | свободная группа; (EN 62471) |
| Электробезопасность | | EN IEC 61010-2-201 | электроснабжение только по цепям PELV |
|
| MTTF[годы] | 53 |
| Одобрение UL | | Ta | -10... +50°C °C | | Тип корпуса | 1 | | источник питания | Ограниченная энергия | | Номер файла UL | E364788 |
|
Механические данные
| Вес[г] | 604.5 |
| Тип крепления | винтовое крепление; (диаметр отверстия M4 x 7 мм) |
| Размеры[мм] | 45 x 45 x 96 |
| Материалы | корпус: литой цинк с порошковым покрытием; передняя панель: стекло Gorilla Glass; окно светодиода: PC; кнопка: POM |
| Уплотнительный материал | FKM |
| Момент затяжки[Нм] | 2.1 |
Дисплеи/элементы управления
| Дисплей | | функция | 2 x LED зеленого цвета | | функция | 2 x LED желтого цвета | | Функция обучения | 1 x LED, зеленый | | Функция обучения | 1 x LED, желтый |
|
| Управляющие элементы | |
Аксессуары
| Аксессуары (опционально) | | Операционное программное обеспечение | | Монтажные принадлежности | | Кабель-адаптер | | защитные стекла и фильтровальные панели |
|
Примечания
| Количество в упаковке | 1 шт. |
