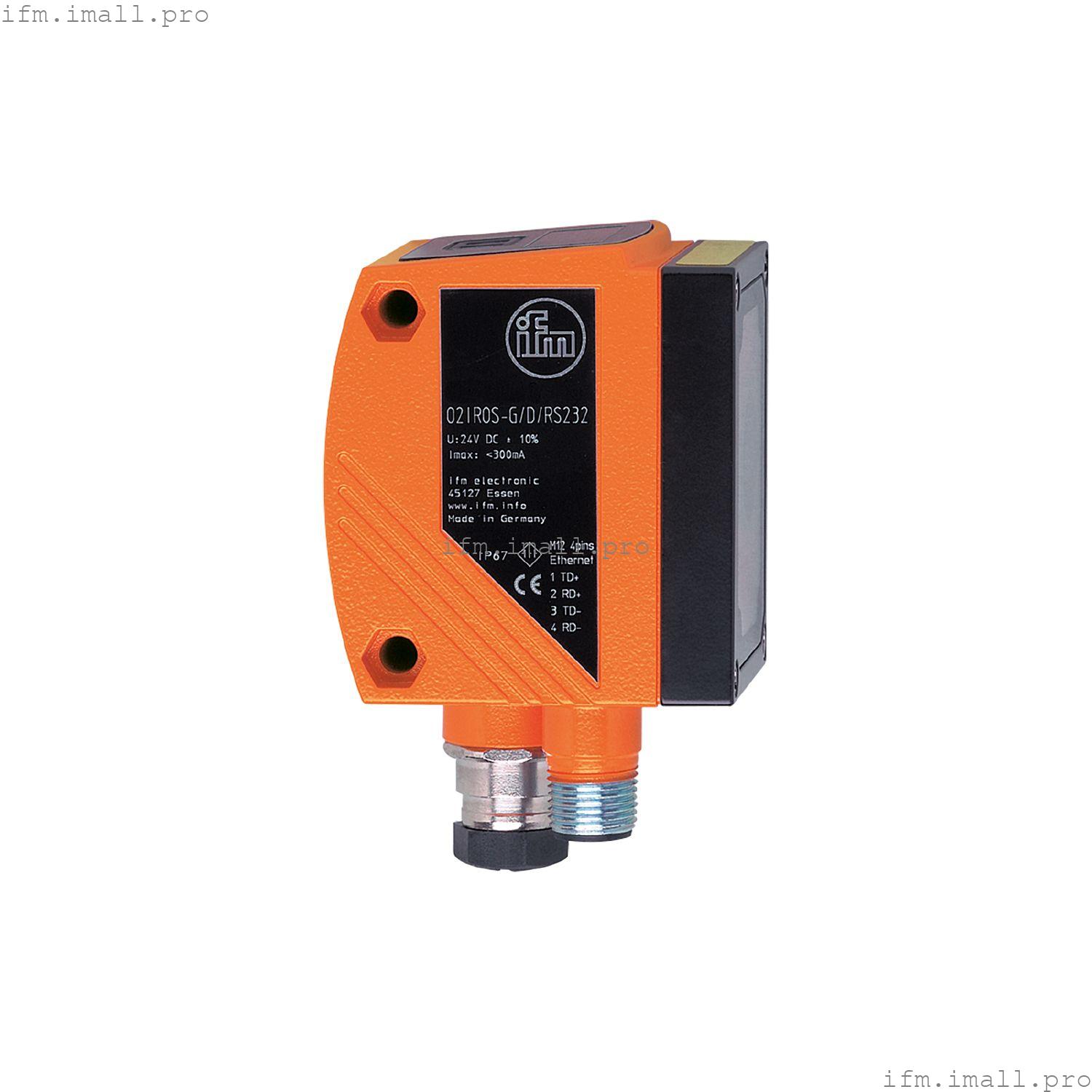

IFM O2I100
O2IROS-G/D/RS232/E1/E2
Считыватели 1D/2D кода
- Независимое от ориентации считывание 1D и 2D кодов
- Распознавание более 20 различных типов кодов
- Встроенная система компаратора кода в датчике
- Регулируется с помощью встроенного лазерного указателя
- Сегментируемое освещение для решений с проблемными поверхностями
Технические характеристики
Характеристики продукта
| Тип источника света | красный свет |
| Разрешение изображения[пкс] | 640 x 480 |
| Макс. скорость считывания [Гц] | 20 |
Электрические характеристики
| Допуск рабочего напряжения[%] | 10 |
| Рабочее напряжение[В] | 24 постоянного тока |
| Потребляемый ток[мА] | 300 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип источника света | красный свет |
| Длина волны[Нм] | 625 |
| Датчик изображения | CMOS-датчик изображения черный /белый |
| Внутреннее освещение | да; (красный свет: 625 нм, 4 сегмента освещения, индивидуальное управление с помощью рабочей программы ПК) |
| Лазерная маркировка | да; (красный; Класс защиты от лазера 2 DIN EN 60825-1) |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Входы
| Триггер | внутренний; 24 В PNP (IEC 61131-2 Тип 1); RS-232; TCP/IP; EtherNet/IP |
Выходы
| Общее количество выходных данных | 2 |
| Количество цифровых выходов | 2; (настраивается) |
| Функция вывода | 24 В PNP |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Макс. токовая нагрузка на выход[мА] | 100 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Размер поля зрения[мм] | | Рабочее расстояние | поле зрения | Самый маленький обнаруживаемый объект | Разрешение | | 50 | 16 x 12 | | | | 100 | 32 x 24 | | | | 200 | 64 x 48 | | |
|
| Рабочее расстояние[мм] | > 50 |
| Разрешение изображения[пкс] | 640 x 480 |
| Читаемые коды | #VALUE! |
| Всенаправленное считывание | да |
| Макс. наклон к плоскости изображения[°] | 45 |
| Макс. скорость считывания [Гц] | 20 |
Программное обеспечение/программирование
| Опции настройки параметров | с помощью двух кнопок и 10-сегментного дисплея или с помощью ПК / ноутбука с операционным программным обеспечением |
Интерфейсы
| Коммуникационный интерфейс | Ethernet; RS232 |
| Количество интерфейсов R232 | 1 |
| Ethernet |
|---|
| Количество интерфейсов Ethernet | 1 |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10; 100 |
| Протокол | TCP/IP; UDP; EtherNet/IP |
| Заводские настройки | | IP-адрес: 192.168.0.79 | | маска подсети: 255.255.255.0 | | IP-адрес шлюза: 192.168.0.201 | | MAC-адрес: смотрите бирку |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -10...50 |
| Температура хранения[°C] | -40...85 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | излучение помех | EN 61326 | | невосприимчивость | EN 61326 |
|
| Ударопрочность | |
| Устойчивость к вибрации | |
Механические данные
| Вес[г] | 415 |
| Размеры[мм] | 60 x 42 x 53,5 |
| Материалы | корпус: литой под давлением с порошковым цинковым покрытием; передняя панель: стекло; Светодиодное окно: ПК |
Дисплеи/элементы управления
| Дисплей | | функция | 3 x LED зеленого цвета | | состояние переключения | 4 x LED желтого цвета | | 10-сегментный дисплей, 4-значный |
|
Аксессуары
| Аксессуары (опционально) | | Операционное программное обеспечение | | Монтажные принадлежности |
|
Примечания
| Замечания | | рабочее напряжение "класс питания 2" в соответствии с cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - Ethernet
| Разъем: 1 x M12; кодировка: D |
Электрическое соединение - RS-232
| Разъем: 1 x M12; кодировка: A |
