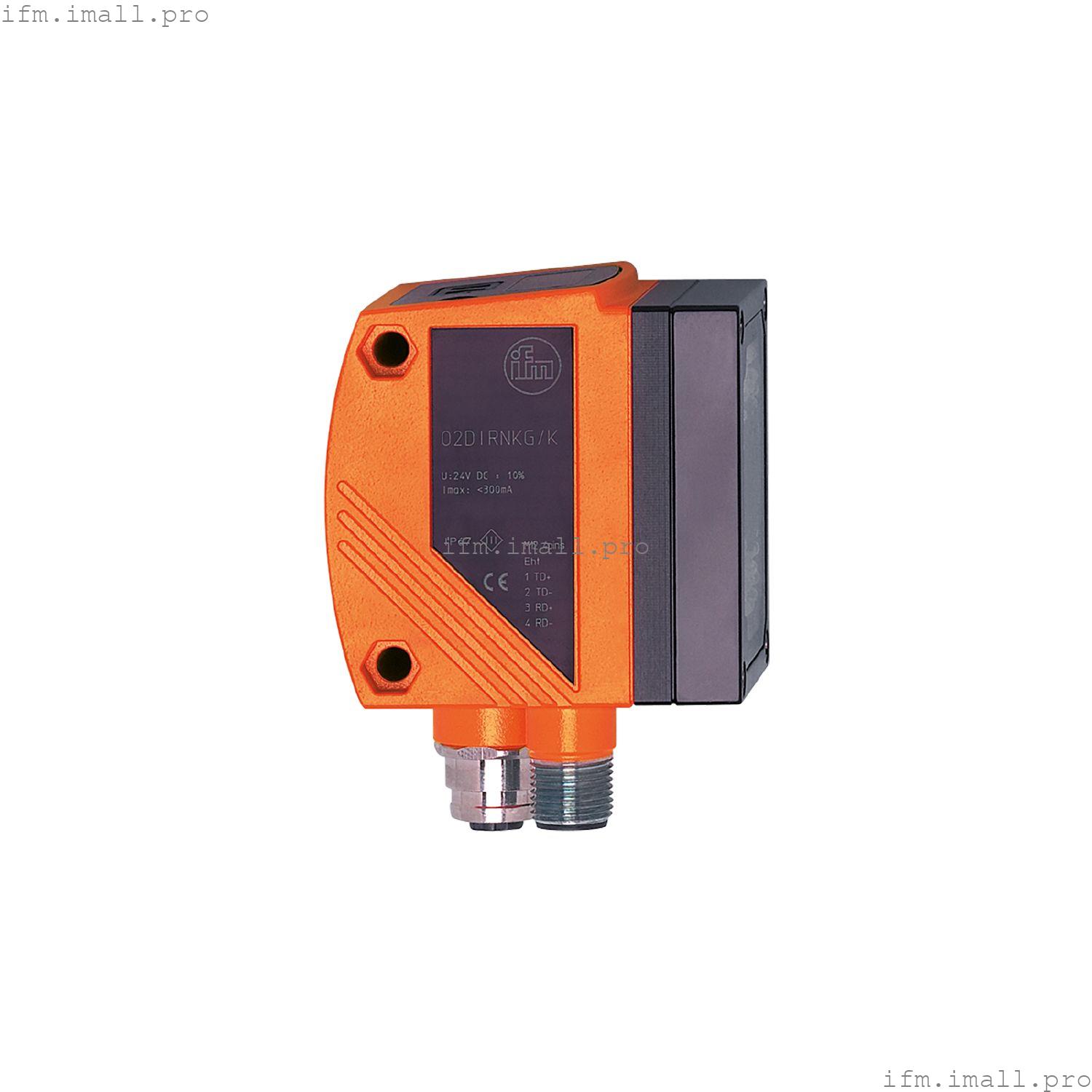

IFM O2D224
O2DIRPKG/K
Датчик распознавания объектов
- Для контроля наличия, полноты, положения и качества
- Независимая от ориентации проверка контура
- Автономное устройство со встроенной подсветкой
- Интуитивное, удобное для пользователя управление
- Высокопроизводительный интерфейс Ethernet для передачи данных
Технические характеристики
Характеристики продукта
| Тип источника света | инфракрасный свет |
| Разрешение изображения[пкс] | 640 x 480 |
| Макс. скорость считывания [Гц] | 20 |
Электрические характеристики
| Допуск рабочего напряжения[%] | 10 |
| Рабочее напряжение[В] | 24 постоянного тока |
| Потребляемый ток[мА] | 300 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип источника света | инфракрасный свет |
| Длина волны[Нм] | 850 |
| Датчик изображения | CMOS-датчик изображения черный /белый |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 2; Количество цифровых выходов: 5 |
Входы
| Триггер | 24 В PNP (IEC 61131-2 Тип 1); внутренний |
| Количество цифровых входов | 2 |
| Входная цепь цифровых входов | 24 В PNP; (настраивается; IEC 61131-2 Тип 1) |
Выходы
| Общее количество выходных данных | 5 |
| Количество цифровых выходов | 5; (настраивается) |
| Функция вывода | 24 В PNP |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Макс. токовая нагрузка на выход[мА] | 100 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Размер поля зрения[мм] | | Рабочее расстояние | поле зрения | Самый маленький обнаруживаемый объект | Разрешение | | 75 | 15 x 11 | 0,08 | 0,02 | | 100 | 20 x 15 | 0,12 | 0,03 | | 200 | 40 x 30 | 0,25 | 0,063 | | 400 | 80 x 60 | 0,52 | 0,13 | | 1000 | 200 x 150 | 1,25 | 0,313 | | 2000 | 400 x 300 | 2,53 | 0,633 |
|
| Разрешение изображения[пкс] | 640 x 480 |
| Тип объектива | Телеобъектив |
| Макс. скорость считывания [Гц] | 20 |
Программное обеспечение/программирование
| Опции настройки параметров | с помощью двух кнопок и 10-сегментного дисплея или с помощью ПК / ноутбука с операционным программным обеспечением |
Интерфейсы
| Коммуникационный интерфейс | Ethernet |
| Ethernet |
|---|
| Количество интерфейсов Ethernet | 1 |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10; 100 |
| Протокол | TCP/IP; EtherNet/IP |
| Заводские настройки | | IP-адрес: 192.168.0.49 | | маска подсети: 255.255.255.0 | | IP-адрес шлюза: 192.168.0.201 | | MAC-адрес: смотрите бирку |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -10...60 |
| Температура хранения[°C] | -40...85 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | излучение помех | EN 61326 | | невосприимчивость | EN 61326 |
|
| Ударопрочность | |
| Устойчивость к вибрации | |
| MTTF[годы] | 90 |
Механические данные
| Вес[г] | 473 |
| Размеры[мм] | 60 x 42 x 59 |
| Материалы | корпус: литой под давлением с порошковым цинковым покрытием; передняя панель: стекло; Светодиодное окно: ПК |
Дисплеи/элементы управления
| Дисплей | | функция | 3 x LED зеленого цвета | | состояние переключения | 4 x LED желтого цвета | | 10-сегментный дисплей, 4-значный |
|
Аксессуары
| Аксессуары (опционально) | | Операционное программное обеспечение | | Монтажные принадлежности |
|
Примечания
| Замечания | | рабочее напряжение "класс питания 2" в соответствии с cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - Ethernet
| Разъем: 1 x M12; кодировка: D |
Электрическое подключение - Подключение к процессу
| Разъем: 1 x M12; кодировка: A |
