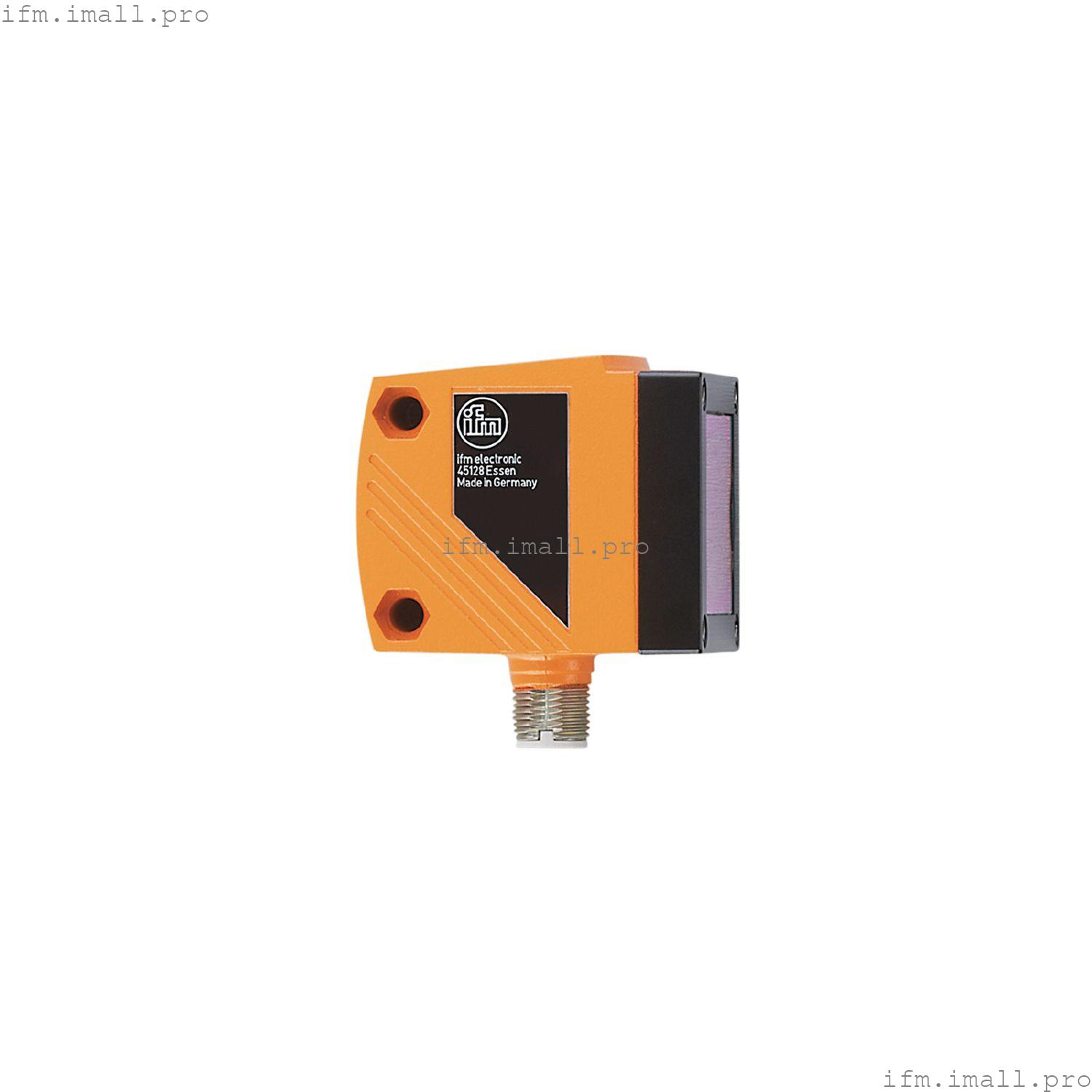

IFM O1D300

O1DLF3KG/IO-LINK

Оптический датчик уровня

Надежное оптическое измерение уровня с большими диапазонами до 9,8 м
Масштабируемый диапазон измерения и функция окна
Два коммутационных выхода, один из них программируемый как аналоговый выход
Широкий диапазон компонентов для быстрого монтажа и точной тонкой регулировки
Отличное соотношение цена/качество
Удобная связь и параметризация через IO-Link

Купить IFM O1D300 O1DLF3KG/IO-LINK или получить консультацию Вы можете по указанным ниже Контактам

Технические характеристики

Характеристики продукта

Класс лазерной защиты	2
Корпус	прямоугольный

Электрические характеристики

Рабочее напряжение[В]	18...30 постоянного тока; ("класс питания 2" для cULus)
Потребляемый ток[мА]	< 150
Класс защиты	III
Защита от обратной полярности	да
Тип. срок службы[ч]	50000
Принцип измерения	фотоэлектрический

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходных данных	2
Электрическое исполнение	PNP
Количество цифровых выходов	2
Функция вывода	нормально открытый / нормально закрытый; (программируемый)
Макс. токовая нагрузка на выход[мА]	200
Количество аналоговых выходов	1
Аналоговый токовый выход[мА]	4...20; (IEC 61131-2)
Макс. нагрузка[Ом]	250
Аналоговый выход напряжения[В]	0...10; (IEC 61131-2)
Мин. сопротивление нагрузки[Ом]	5000
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Зона обнаружения

Макс. ширина светового пятна[мм]	15
Макс. высота светового пятна[мм]	15
Размеры светового пятна относятся к	10 м
Подавление фона[м]	10...100

Диапазон измерения/установки

Диапазон измерения[м]	0,2... 10; (белая бумага 200 x 200 мм 90% отражение)
Частота дискретизации[Гц]	1...33

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

IO-Link версия

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor - SSP 0	Универсальный профилированный датчик
функция	Идентификация устройства
функция	Переменная Данных процесса
функция	Диагностика устройства

Режим SIO

да

Требуемый тип порта master

Данные процесса аналог.

Данные процесса бинарн.

Мин. время цикла процесса[мс]

Поддерживаемые идентификаторы устройств

Тип операции	DeviceID
По умолчанию	813

Условия эксплуатации

Температура окружающей среды[°C]	-10...60
Защита	IP 67

Испытания/сертификаты

ЭМС

EN 60947-5-2

Класс лазерной защиты

Примечания по лазерной защите

Осторожно:	лазерный луч
Питание:	<= 4,0 мВт
Длина волны:	650 нм
импульс:	1,3 нс
Не смотрите в луч.
Избегайте воздействия лазерного излучения.
класс лазера:	2
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Соответствует стандарту 21 CFR 1040.10, за исключением соответствия стандарту IEC 60825-1 Ed. 3, как описано в Лазерном уведомлении № 56 от 8 мая 2019 года.

MTTF[годы]

107

Механические данные

Вес[г]	240
Корпус	прямоугольный
Размеры[мм]	59 x 42 x 52
Материалы	корпус: литой под давлением цинк; передняя панель: стекло; Светодиодное окно: ПК
Выравнивание объектива	боковая линза

Дисплеи/элементы управления

Дисплей

состояние переключения	2 x LED желтого цвета
работа	Светодиод, зеленый
значение расстояния, программирование	буквенно-цифровой дисплей, 4-значный

Аксессуары

Аксессуары (опционально)

Защитный чехол, E21133

Примечания

Замечания

рабочее напряжение "класс питания 2" в соответствии с cULus

Количество в упаковке

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A

Другие данные

Параметр	Диапазон настройки	Заводская настройка
Университет	см, м, дюйм	см
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1 [см]	20.0...999.5	100.0
rP1 [см]	20.0...999.5	80.0
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2 [см]	20.0...999.5	200.0
rP2 [см]	20.0...999.5	180.0
ASP [см]	20.0...999.5	0
AEP [см]	20.0...999.5	979.5
dr1 [с]	0...0.1...5	0
dr2 [с]	0...0.1...5	0
FOU1	ВКЛ . ; ВЫКЛ .	ВЫКЛ
FOU2	ВКЛ . ; ВЫКЛ .	ВЫКЛ
dFo [с]	0...0.1...5	0
EMP [см]	20.0...999.5	20.0
cMEd [см]	20.0...999.5	-
dIS	ВКЛ . ; ВЫКЛ .	ВКЛ .
mEAn [s]	ВЫКЛ . ; 1...60	ВЫКЛ
Частота [Гц]	1...33	15

повторяемость / точность

расстояние	повторяемость измеренных значений		Точность
	белый (90 % отражение)	серый (18 % отражение)	белый (90 % отражение)	серый (18 % отражение)
20,0...100,0 см	± 0,45 см	± 0,6 см	± 1,5 см	± 1,6 см
100,0...200,0 см	± 0,5 см	± 0,8 см	± 1,5 см	± 1,8 см
200,0...400,0 см	± 1,6 см	± 1,9 см	± 2,5 см	± 3,0 см
400,0...600,0 см	± 2,4 см	± 3,3 см	± 3,5 см	± 4,5 см
600,0...1000,0 см	± 5,0 см		± 6,5 см

Частота дискретизации	15 Гц
Посторонний свет на объекте	< 40 klx

повторяемость / точность

расстояние	повторяемость измеренных значений		Точность
	белый (90 % отражение)	серый (18 % отражение)	белый (90 % отражение)	серый (18 % отражение)
20,0...200,0 см	± 1,4 см	± 1,4 см	± 2,4 см	± 2,4 см
200,0...400,0 см	± 2,5 см	± 3,0 см	± 3,5 см	± 4,0 см
400,0...600,0 см	± 3,1 см	± 4,5 см	± 4,1 см	± 5,5 см
600,0...1000,0 см	± 6,0 см		± 7,0 см

Частота дискретизации	15 Гц
Посторонний свет на объекте	40...100 klx

повторяемость / точность

расстояние	повторяемость измеренных значений		Точность
	белый (90 % отражение)	серый (18 % отражение)	белый (90 % отражение)	серый (18 % отражение)
20,0...100,0 см	± 0,4 см	± 0,45 см	± 1,4 см	± 1,5 см
100,0...200,0 см	± 0,45 см	± 0,6 см	± 1,5 см	± 1,6 см
200,0...400,0 см	± 1,35 см	± 1,4 см	± 2,3 см	± 2,4 см
400,0...600,0 см	± 1,9 см	± 2,1 см	± 2,9 см	± 3,1 см
600,0...1000,0 см	± 3,7 см		± 4,7 см

Частота дискретизации	1 Гц
Посторонний свет на объекте	< 40 klx

повторяемость / точность

расстояние	повторяемость измеренных значений		Точность
	белый (90 % отражение)	серый (18 % отражение)	белый (90 % отражение)	серый (18 % отражение)
20,0...200,0 см	± 1,0 см	± 1,0 см	± 2,0 см	± 2,0 см
200,0...400,0 см	± 1,8 см	± 1,9 см	± 2,8 см	± 2,9 см
400,0...600,0 см	± 2,3 см	± 2,7 см	± 3,3 см	± 3,7 см
600,0...1000,0 см	± 3,8 см		± 4,8 см

Частота дискретизации	1 Гц
Посторонний свет на объекте	40...100 klx
Диапазон воздействия на черный объект (6 % отражение)	<= 4000 мм
Значения применяются при
постоянные условия окружающей среды	23 ° C / 960 ГПа
минимальное время включения в минутах	10
