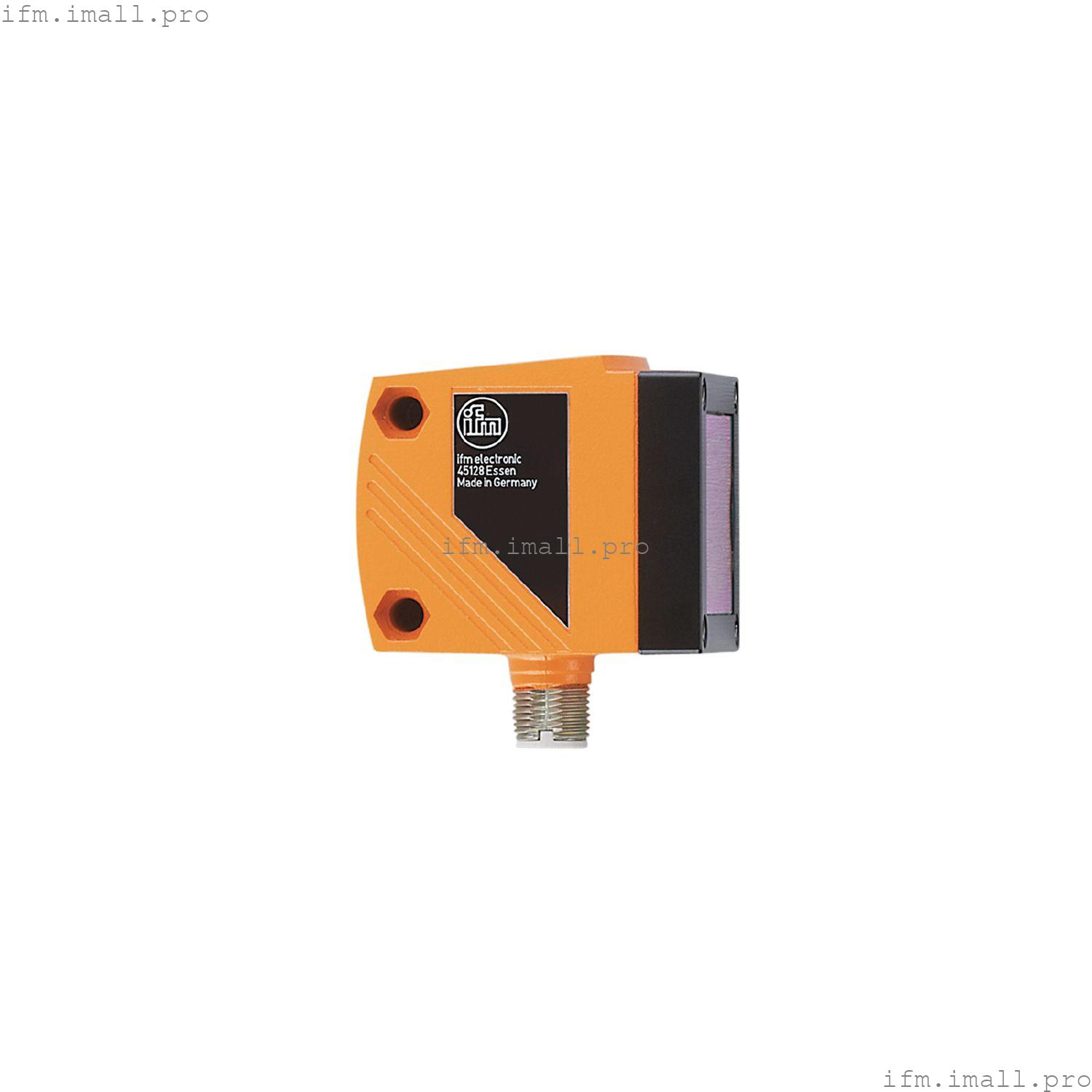

IFM O1D110
O1DLF3KG/IO-LINK
Фотоэлектрический датчик расстояния
- Надежное оптическое измерение расстояния с большими диапазонами до 10 м
- Два коммутационных выхода, один из них программируемый как аналоговый выход
- Масштабируемый диапазон измерения и функция окна
- Использование в решениях с подавлением фона
- Отличное соотношение цена/качество
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Класс лазерной защиты | 2 |
| Корпус | прямоугольный |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | < 150 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип. срок службы[ч] | 50000 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (программируемый) |
| Макс. токовая нагрузка на выход[мА] | 200 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый стандарт IEC 61131-2) |
| Макс. нагрузка[Ом] | 250 |
| Аналоговый выход напряжения[В] | 0...10; (масштабируемый стандарт IEC 61131-2) |
| Мин. сопротивление нагрузки[Ом] | 5000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Макс. ширина светового пятна[мм] | 15 |
| Макс. высота светового пятна[мм] | 15 |
| Размеры светового пятна относятся к | 10 м |
| Подавление фона[м] | 10...100 |
Диапазон измерения/установки
| Диапазон измерения[м] | 0,2... 10; (белая бумага 200 x 200 мм 90% отражение) |
| Частота дискретизации[Гц] | 1...33 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Переменная Данных процесса | | функция | Диагностика устройства | | функция | Обучающий канал |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 2 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 5 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1547 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -10...60 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | |
| Класс лазерной защиты | 2 |
| Примечания по лазерной защите | | Осторожно: | лазерный луч | | Питание: | <= 4,0 мВт | | Длина волны: | 650 нм | | импульс: | 1,3 нс | | Не смотрите в луч. | | | Избегайте воздействия лазерного излучения. | | | класс лазера: | 2 | | EN / IEC60825-1:2007 | | EN / IEC60825-1:2014 | | Соответствует стандарту 21 CFR 1040.10, за исключением соответствия стандарту IEC 60825-1 Ed. 3, как описано в Лазерном уведомлении № 56 от 8 мая 2019 года. |
|
| Одобрение UL | | Ta | -10...60 °C | | Тип корпуса | Тип 1 | | источник питания | Класс 2 | | Номер файла UL | E174191 |
|
Механические данные
| Вес[г] | 248.1 |
| Корпус | прямоугольный |
| Размеры[мм] | 59 x 42 x 52 |
| Материалы | корпус: литой под давлением цинк; передняя панель: стекло; Светодиодное окно: ПК |
| Выравнивание объектива | боковая линза |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 2 x LED желтого цвета | | работа | Светодиод, зеленый | | значение расстояния, программирование | буквенно-цифровой дисплей, 4-значный |
|
Аксессуары
Примечания
| Замечания | | Для получения дополнительной информации о диапазоне измерений / применении, пожалуйста, обратитесь к инструкции по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
Другие данные
| Параметр |
Диапазон настройки |
Заводская настройка |
| Университет |
мм, м |
мм |
| OU1 |
Hno, Hnc, Fno, Fnc |
Hno |
| SP1 |
200...9999 |
1000 |
| nSP1 |
200...9999 |
800 |
| FSP1 |
200...9999 |
1200 |
| OU2 |
Hno, Hnc, Fno, Fnc, I, U |
I |
| SP2 |
200...9999 |
2000 |
| nSP2 |
200...9999 |
1800 |
| FSP2 |
200...9999 |
2200 |
| ASP |
0...9999 |
0 |
| AEP |
0...9999 |
9999 |
| Частота [Гц] |
1...33 |
15 |
| dS1 |
0...0.1...5 |
0 |
| dr1 |
0...0.1...5 |
0 |
| dS2 |
0...0.1...5 |
0 |
| dr2 |
0...0.1...5 |
0 |
| dFo |
0...0.1...5 |
0 |
| dIS |
d1...3; rd1...3; ВЫКЛ. |
D3 |
повторяемость / точность
| расстояние |
повторяемость измеренных значений |
| Точность |
|
|
| белый (90 % отражение) |
серый (18 % отражение) |
белый (90 % отражение) |
серый (18 % отражение) |
| 200...1000 мм |
± 4,5 мм |
± 6,0 мм |
± 15,0 мм |
± 16,0 мм |
| 1000...2000 мм |
± 5,0 мм |
±8,0 мм |
± 15,0 мм |
± 18,0 мм |
| 2000...4000 мм |
± 16,0 мм |
±19,0 мм |
± 25,0 мм |
± 30,0 мм |
| 4000...6000 мм |
± 24,0 мм |
± 33,0 мм |
± 35,0 мм |
± 45,0 мм |
| 6000...10000 мм |
± 50,0 мм |
- |
± 65,0 мм |
- |
| Частота дискретизации |
15 Гц |
| Посторонний свет на объекте |
< 40 klx |
повторяемость / точность
| расстояние |
повторяемость измеренных значений |
| Точность |
|
|
| белый (90 % отражение) |
серый (18 % отражение) |
белый (90 % отражение) |
серый (18 % отражение) |
| 200...2000 мм |
± 14,0 мм |
± 14,0 мм |
± 24,0 мм |
± 24,0 мм |
| 2000...4000 мм |
± 25,0 мм |
± 30,0 мм |
± 35,0 мм |
± 40 мм |
| 4000...6000 мм |
± 31,0 мм |
±45,0 мм |
± 41,0 мм |
± 55,0 мм |
| 6000...10000 мм |
± 60,0 мм |
- |
± 70,0 мм |
- |
| Частота дискретизации |
15 Гц |
| Посторонний свет на объекте |
< 40...100 klx |
| Диапазон воздействия на черный объект (6 % отражение) |
<= 4000 klx |
| Значения применяются при |
|
| постоянные условия окружающей среды |
23 ° C / 960 ГПа |
| минимальное время включения в минутах |
10 |
