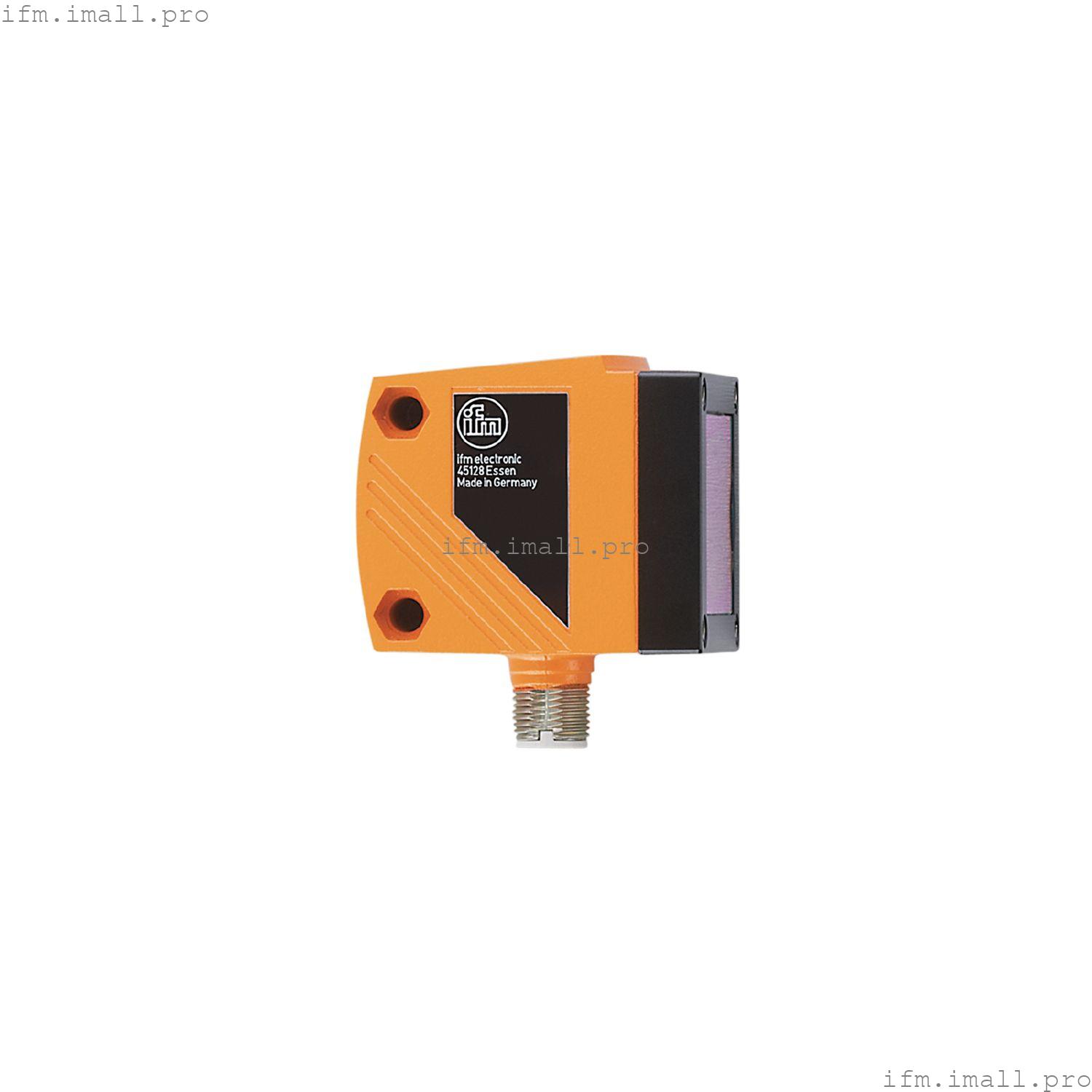

IFM O1D102
O1DLF3KG/IO-LINK
Фотоэлектрический датчик расстояния
- Надежное оптическое измерение расстояния
- Два коммутационных выхода, один из них программируемый как аналоговый выход
- Масштабируемый диапазон измерения и функция окна
- Использование в решениях с подавлением фона
- Отличное соотношение цена/качество
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Класс лазерной защиты | 2 |
| Корпус | прямоугольный |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 150 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип. срок службы[ч] | 50000 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (программируемый) |
| Макс. токовая нагрузка на выход[мА] | 200 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (IEC 61131-2) |
| Макс. нагрузка[Ом] | 250 |
| Аналоговый выход напряжения[В] | 0...10; (IEC 61131-2) |
| Мин. сопротивление нагрузки[Ом] | 5000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Макс. ширина светового пятна[мм] | 6 |
| Макс. высота светового пятна[мм] | 6 |
| Размеры светового пятна относятся к | 3,5 м |
| Подавление фона[м] | 0...4 |
Диапазон измерения/установки
| Диапазон измерения[м] | 0,2...3,5; (черные глянцевые поверхности) |
| Частота дискретизации[Гц] | 1...50; (предустановлено: 5) |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Переменная Данных процесса | | функция | Диагностика устройства | | функция | Обучающий канал |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 2 |
| Данные процесса бинарн. | 3 |
| Мин. время цикла процесса[мс] | 5 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 808 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -10...60 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | |
| Класс лазерной защиты | 2 |
| Примечания по лазерной защите | | Осторожно: | лазерный луч | | Питание: | <= 4,0 мВт | | Длина волны: | 650 нм | | импульс: | 1,3 нс | | Не смотрите в луч. | | | Избегайте воздействия лазерного излучения. | | | класс лазера: | 2 | | EN / IEC60825-1:2007 | | EN / IEC60825-1:2014 | | Соответствует стандарту 21 CFR 1040.10, за исключением соответствия стандарту IEC 60825-1 Ed. 3, как описано в Лазерном уведомлении № 56 от 8 мая 2019 года. |
|
| MTTF[годы] | 173 |
Механические данные
| Вес[г] | 241.7 |
| Корпус | прямоугольный |
| Размеры[мм] | 59 x 42 x 52 |
| Материалы | корпус: литой под давлением цинк; передняя панель: стекло; Светодиодное окно: ПК |
| Выравнивание объектива | боковая линза |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 2 x LED желтого цвета | | работа | Светодиод, зеленый | | значение расстояния, программирование | буквенно-цифровой дисплей, 4-значный |
|
Аксессуары
Примечания
| Замечания | | рабочее напряжение "класс питания 2" в соответствии с cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
Другие данные
| Параметр |
Диапазон настройки |
Заводская настройка |
| Университет |
мм, м, дюйм |
мм |
| OU1 |
Hno, Hnc, Fno, Fnc |
Hno |
| SP1 [мм] |
200...3500 |
1000 |
| nSP1 [мм] |
200...3500 |
800 |
| FSP1 [мм] |
200...3500 |
1200 |
| OU2 |
Hno, Hnc, Fno, Fnc, I, U |
I |
| SP2 [мм] |
200...3500 |
2000 |
| nSP2 [мм] |
200...3500 |
1800 |
| FSP2 [мм] |
200...3500 |
2200 |
| ASP [мм] |
0...3500 |
0 |
| AEP [мм] |
0...3500 |
3500 |
| Частота [Гц] |
1...50 |
5 |
| dS1 [с] |
0...0.1...5 |
0 |
| dr1 [с] |
0...0.1...5 |
0 |
| dS2 [с] |
0...0.1...5 |
0 |
| dr2 [с] |
0...0.1...5 |
0 |
| dFo [с] |
0...0.1...5 |
0 |
| dIS |
d1...3 ; rd1...3; ВЫКЛ. |
D3 |
повторяемость / точность
| расстояние |
повторяемость измеренных значений |
| Точность |
|
|
| белый (90 % отражение) |
серый (18 % отражение) |
белый (90 % отражение) |
серый (18 % отражение) |
| 200...1000 мм |
± 6,5 мм |
±7,5 мм |
± 32 мм |
± 40 мм |
| 1000...2000 мм |
± 8 мм |
±9,5 мм |
± 33 мм |
± 40 мм |
| 2000...3000 мм |
± 17 мм |
±19 мм |
± 42 мм |
± 50 мм |
| 3000...3500 мм |
± 23 мм |
±25 мм |
± 50 мм |
± 55 мм |
| Значения применяются при |
|
| постоянные условия окружающей среды |
23 ° C / 960 ГПа |
| минимальное время включения в минутах |
10 |
