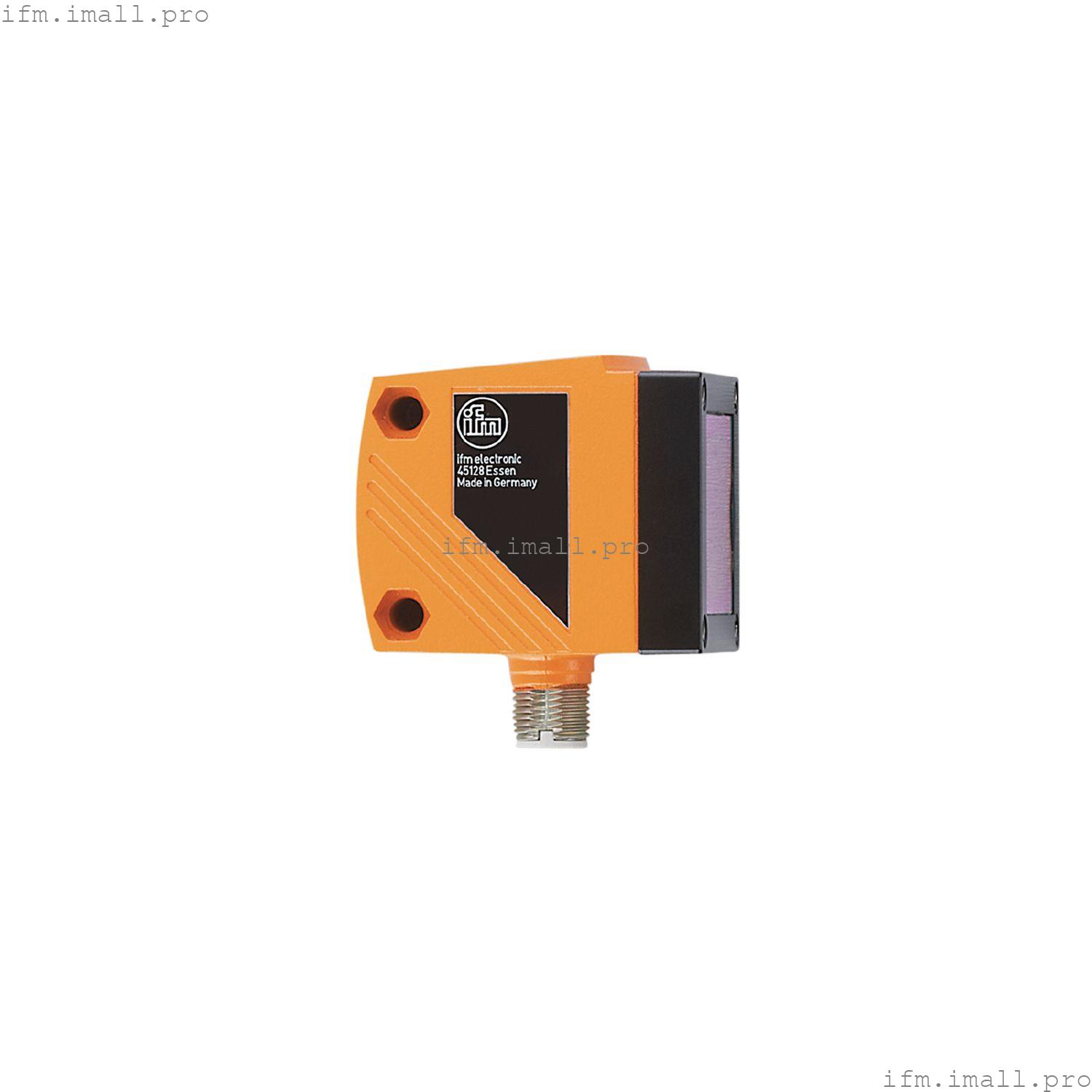

IFM O1D101

O1DLFPKG/IO-LINK

Фотоэлектрический датчик расстояния

Надежное оптическое обнаружение объектов с большими диапазонами до 10 м
Точное подавление фона
Использование в решениях с подавлением фона
Отличное соотношение цена/качество
Удобная связь и параметризация через IO-Link

Купить IFM O1D101 O1DLFPKG/IO-LINK или получить консультацию Вы можете по указанным ниже Контактам

Технические характеристики

Характеристики продукта

Класс лазерной защиты	2
Корпус	прямоугольный

Электрические характеристики

Рабочее напряжение[В]	10...30 постоянного тока
Потребляемый ток[мА]	< 150
Класс защиты	III
Защита от обратной полярности	да
Тип. срок службы[ч]	50000

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 1

Выходы

Общее количество выходных данных	1
Электрическое исполнение	PNP
Количество цифровых выходов	1
Функция вывода	нормально открытый / нормально закрытый; (программируемый)
Макс. токовая нагрузка на выход[мА]	200
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Зона обнаружения

Макс. ширина светового пятна[мм]	15
Макс. высота светового пятна[мм]	15
Размеры светового пятна относятся к	10 м
Подавление фона[м]	10...100

Диапазон измерения/установки

Диапазон измерения[м]	0,2... 10; (белая бумага 200 x 200 мм 90% отражение)
Частота дискретизации[Гц]	5

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

IO-Link версия

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor - SSP 0	Универсальный профилированный датчик
функция	Идентификация устройства
функция	Переменная Данных процесса
функция	Диагностика устройства
функция	Обучающий канал

Режим SIO

да

Требуемый тип порта master

Данные процесса аналог.

Данные процесса бинарн.

Мин. время цикла процесса[мс]

Поддерживаемые идентификаторы устройств

Тип операции	DeviceID
По умолчанию	807

Условия эксплуатации

Температура окружающей среды[°C]	-10...60
Защита	IP 67

Испытания/сертификаты

Класс лазерной защиты

Примечания по лазерной защите

Осторожно:	лазерный луч
Питание:	<= 4,0 мВт
Длина волны:	650 нм
импульс:	1,3 нс
Не смотрите в луч.
Избегайте воздействия лазерного излучения.
класс лазера:	2
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Соответствует стандарту 21 CFR 1040.10, за исключением соответствия стандарту IEC 60825-1 Ed. 3, как описано в Лазерном уведомлении № 56 от 8 мая 2019 года.

MTTF[годы]

106

Механические данные

Вес[г]	268.5
Корпус	прямоугольный
Размеры[мм]	59 x 42 x 52
Материалы	корпус: литой под давлением цинк; передняя панель: стекло; Светодиодное окно: ПК

Дисплеи/элементы управления

Дисплей

состояние переключения	СВЕТОДИОД, желтый
работа	Светодиод, зеленый
значение расстояния, программирование	буквенно-цифровой дисплей, 4-значный

Аксессуары

Аксессуары (опционально)

Защитный чехол, E21133

Примечания

Замечания

рабочее напряжение "класс питания 2" в соответствии с cULus

Количество в упаковке

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A

Другие данные

повторяемость / точность

расстояние	повторяемость измеренных значений		Точность
	белый (90 % отражение)	серый (18 % отражение)	белый (90 % отражение)	серый (18 % отражение)
200...1000 мм	± 4,5 мм	± 6,0 мм	± 15,0 мм	± 16,0 мм
1000...2000 мм	± 5,0 мм	±8,0 мм	± 15,0 мм	± 18,0 мм
2000...4000 мм	± 16,0 мм	±19,0 мм	± 25,0 мм	± 30,0 мм
4000...6000 мм	± 24,0 мм	± 33,0 мм	± 35,0 мм	± 45,0 мм
6000...10000 мм	± 50,0 мм	-	± 65,0 мм	-

Посторонний свет на объекте

< 40 klx

повторяемость / точность

расстояние	повторяемость измеренных значений		Точность
	белый (90 % отражение)	серый (18 % отражение)	белый (90 % отражение)	серый (18 % отражение)
200...2000 мм	± 14,0 мм	± 14,0 мм	± 24,0 мм	± 24,0 мм
2000...4000 мм	± 25,0 мм	± 30,0 мм	± 35,0 мм	± 40 мм
4000...6000 мм	± 31,0 мм	±45,0 мм	± 41,0 мм	± 55,0 мм
6000...10000 мм	± 60,0 мм	-	± 70,0 мм	-

Посторонний свет на объекте	< 40...100 klx
Диапазон воздействия на черный объект (6 % отражение)	<= 4000 klx
Значения применяются при
постоянные условия окружающей среды	23 ° C / 960 ГПа
минимальное время включения в минутах	10
