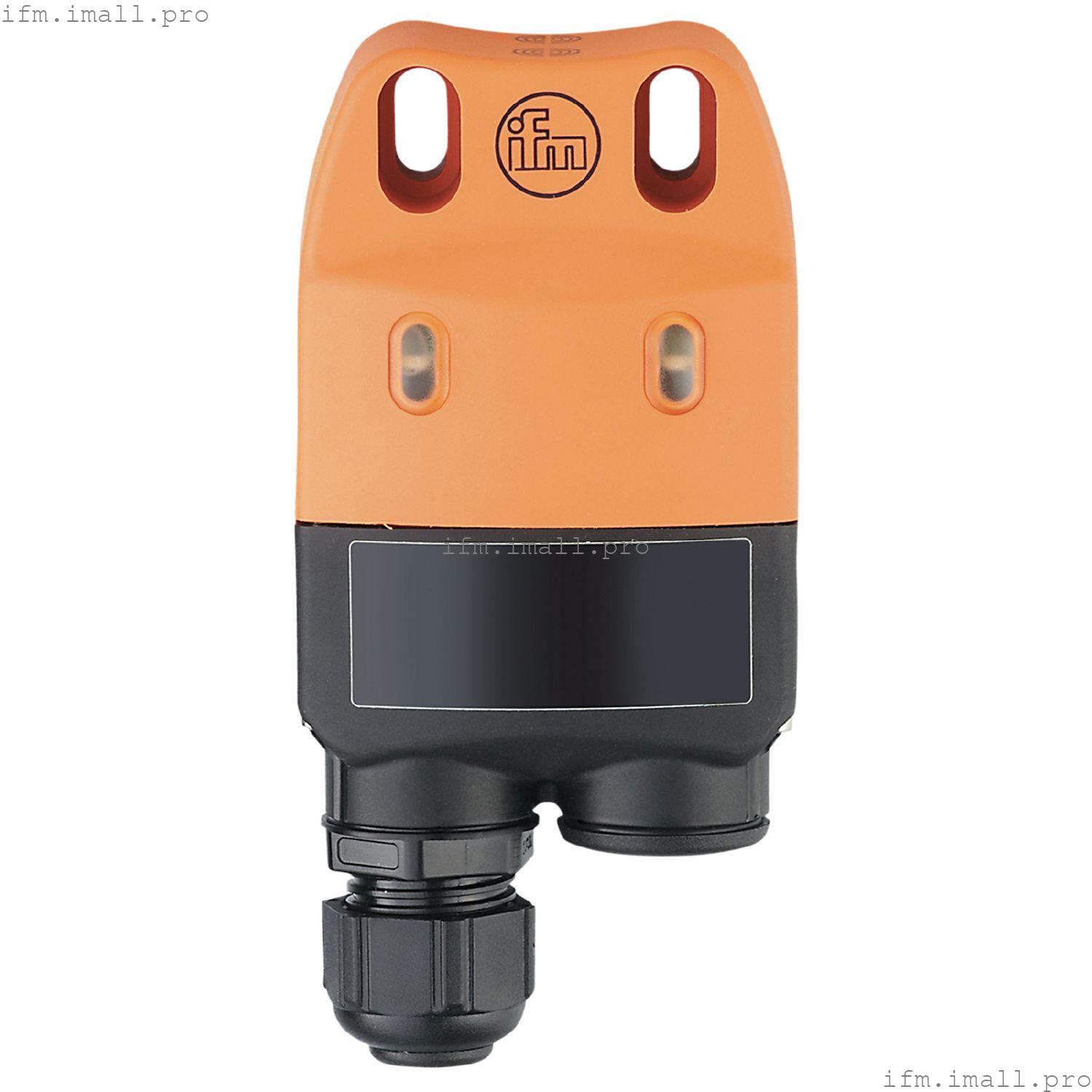

IFM NN506A
INE2004DN/1D/1G/2G
Индуктивный датчик
- Для контроля положения клапанов
- Для надежной обратной связи по положению на приводах клапанов
- Для подключения к искробезопасным цепям
- Бесконтактная и самоочищающаяся система
Технические характеристики
Характеристики продукта
| Функция вывода | 2 x нормально закрытых |
| Диапазон обнаружения[мм] | 4 |
| Корпус | прямоугольный |
| Размеры[мм] | 33 x 60 x 119 |
Электрические характеристики
| Подключение к коммутационным усилителям | да |
| Переключающие усилители | подключение к сертифицированным искробезопасным цепям с максимальными значениями. U = 15 В / I = 50 мА / P = 120 мВт |
| Рабочее напряжение[В] | 8.2 Постоянного тока; (1 коМ) |
| Напряжение питания DC[В] | 7.5...15; (при использовании вне опасной зоны) |
| Потребляемый ток[мА] | < 1; (отключен; проводящий: > 2,1) |
| Класс защиты | III |
| Проводка привода | #VALUE! |
Выходы
| Функция вывода | 2 x нормально закрытых |
| Частота переключения DC[Гц] | 500 |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон обнаружения[мм] | 4 |
| Реальный диапазон чувствительности Sr[мм] | 4 ± 10 % |
| Рабочее расстояние[мм] | 0...3.25 |
Точность/отклонения
| Поправочный коэффициент | сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис[% Sr] | 1...15 |
| Дрейф точки переключения[% Sr] | -10...10 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| Одобрение | BVS 14 ATEX E 005 X; IECEx BVS 14.0005X |
| Маркировка ATEX | ![]() II 1G Ex ia IIB T4 Ga Ta: -25...70 °C |
| ![]() II 2G Ex ia IIC T4 Gb Ta: -25...70 °C |
| ![]() II 1D Ex ia IIIB T135 °C Da Ta: -25...70 °C |
| ЭМС | |
| Устойчивость к вибрации | |
| Ударопрочность | |
Классификация безопасности
| Макс. внутренняя емкость[нФ] | 60; (на искробезопасную цепь) |
| Макс. внутренняя индуктивность[мкГн] | 130; (на искробезопасную цепь) |
Механические данные
| Вес[г] | 184.85 |
| Корпус | прямоугольный |
| Монтаж | монтируется с выступом |
| Размеры[мм] | 33 x 60 x 119 |
| Материалы | корпус: PA |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 2 x LED желтого цвета |
|
Аксессуары
| Объем поставки | | винты с торцевой головкой: 2 x (M5 x 16 мм) | | винты с торцевой головкой: 2 x (М3 x 25 мм) |
|
Примечания
| Замечания | | Устройство не одобрено для выполнения задач, связанных с безопасностью, в области защиты оператора. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | клеммная колодка в клеммной камере: ... 2,5 мм2; Кабельный ввод: M20 X 1,5 |
