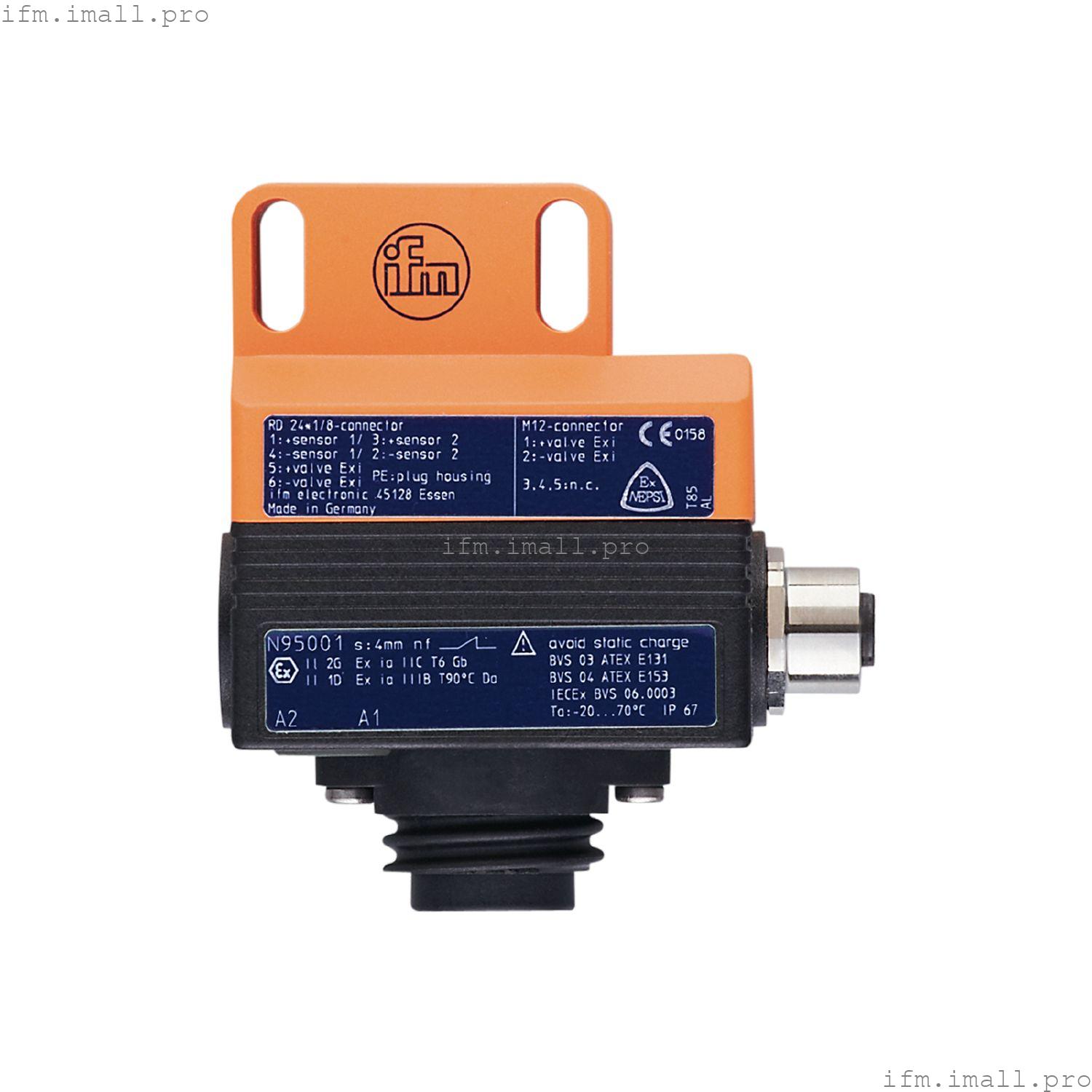

IFM N95001

IND2004DN/T1/1D/2G

Двойной индуктивный датчик NAMUR для приводов клапанов

Для контроля положения клапанов
Для надежной обратной связи по положению на приводах клапанов
Для применения во взрывоопасных зонах
Для подключения к искробезопасным цепям
Прямой запуск электромагнитного клапана от датчика

Купить IFM N95001 IND2004DN/T1/1D/2G или получить консультацию Вы можете по указанным ниже Контактам

Технические характеристики

Характеристики продукта

Электрическое исполнение	NAMUR
Функция вывода	2 x нормально закрытых
Диапазон обнаружения[мм]	4
Корпус	прямоугольный
Размеры[мм]	40 x 26 x 60

Применение

для приводов, использующих стандартный монтаж ISO 5211 (VDI / VDE )

Электрические характеристики

Подключение к коммутационным усилителям	да
Переключающие усилители	подключение к сертифицированным искробезопасным цепям с максимальными значениями. U = 15 В / I = 50 мА / P = 120 мВт
Номинальное напряжение постоянного тока[В]	8.2; (1 коМ)
Потребляемый ток[мА]	< 1; (отключен; проводящий: > 2,2)
Класс защиты	III

Выходы

Электрическое исполнение	NAMUR
Функция вывода	2 x нормально закрытых
Частота переключения DC[Гц]	250

Зона обнаружения

Диапазон обнаружения[мм]	4
Реальный диапазон чувствительности Sr[мм]	4 ± 10 %

Точность/отклонения

Поправочный коэффициент	сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Гистерезис[% Sr]	1...15
Дрейф точки переключения[% Sr]	-10...10

Условия эксплуатации

Температура окружающей среды[°C]	-20...70
Защита	IP 67

Испытания/сертификаты

Одобрение

BVS 03 ATEX E 131 X; BVS 04 ATEX E 153 X; IECEX BVS 06.0003X

Маркировка ATEX

II 2G Ex ia IIC T6 Gb Ta -20...70°C

II 2G Ex ia IIC T5 Gb Ta -20...80°C

II 1D Ex ia IIIB T200 90°C Da Ta: -20...70°C

II 1D Ex ia IIIB T200 100° C Da Ta: -20...80°C

ЭМС

EN 60947-5-6

Устойчивость к ударам / вибрации

30 g (11 мс) / 10-55 Гц (1 мм)

MTTF[годы]

1232

Классификация безопасности

Макс. внутренняя емкость[нФ]	150; (на искробезопасную цепь)
Макс. внутренняя индуктивность[мкГн]	150; (на искробезопасную цепь)

Механические данные

Вес[г]	175
Корпус	прямоугольный
Монтаж	монтируется с выступом
Размеры[мм]	40 x 26 x 60
Материалы	корпус: PBT; крышка: ПК

Дисплеи/элементы управления

Дисплей

состояние переключения

2 x LED желтого цвета

Примечания

Замечания

цепь электромагнитного клапана Ex-i:

подключение к сертифицированным искробезопасным цепям с максимальными. значения:

U = 28 В постоянного тока / P = 2 Вт

Количество в упаковке

1 шт.

Электрическое подключение - штекер

Подключение

Разъем: Rd24; кодировка: A

Электрическое подключение - розетка

Разъем: 1 x M12; кодировка: A
