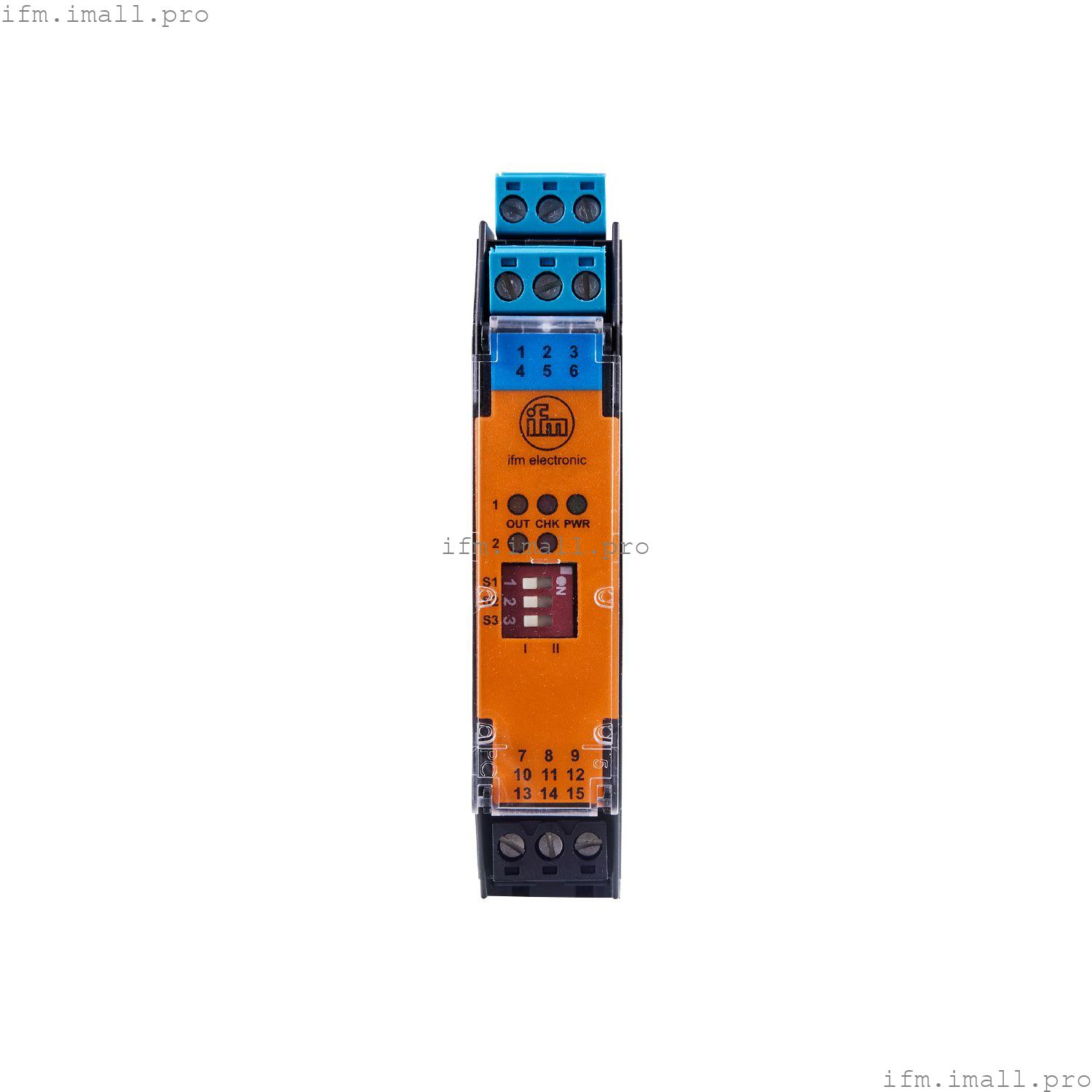

IFM N0538A
NV1223/24VDC/OK/1D/1G
Коммутационные усилители для датчиков Namur
- Для работы искробезопасных датчиков во взрывоопасных зонах
- Надежный контроль короткого замыкания и обрыва провода
- Простое программирование выходной функции
- Светодиодный дисплей для проверки работы, состояния переключения и функции
- Быстрый и простой монтаж на DIN-рейку
Купить IFM N0538A NV1223/24VDC/OK/1D/1G или получить консультацию Вы можете по указанным ниже Контактам
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | контроль короткого замыкания; Контроль проводов |
Электрические характеристики
| Допуск рабочего напряжения[%] | -15...25 |
| Рабочее напряжение[В] | 24 постоянного тока |
| Потребляемый ток[мА] | < 50 |
| Количество каналов | 2 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Электрическое исполнение | оптический соединитель; (биполярный; Напряжение: макс. 40 В постоянного тока) |
| Количество цифровых выходов | 2 |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 3 |
| Макс. токовая нагрузка на выход[мА] | 100 |
| Частота переключения DC[Гц] | 5000 |
| Защита от короткого замыкания | да |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Защита | IP 20 |
Испытания/сертификаты
| Одобрение | FIDI 20 ATEX 0022X; IECEx FIDI 20.0003X | ||||
| Маркировка ATEX | |||||
| ЭМС |
| ||||
| MTTF[годы] | 317 |
Механические данные
| Вес[г] | 195.9 |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 118,8 x 20 x 110 |
Дисплеи/элементы управления
| Дисплей |
|
Примечания
| Замечания |
| ||
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | клеммы: ... 2,5 мм2 |
Другие данные
Максимальные значения для цепи управления
| в рейтинге защиты искробезопасность | [Ex ia Ga] IIC | [Ex ia Ga] IIB | [Ex ia Ga] IIA | [Ex ia Ma] I |
| Напряжение [В] | 10.5 | 10.5 | 10.5 | 10.5 |
| Ток [мА] | 17.1 | 17.1 | 17.1 | 17.1 |
| Мощность [мВт] | 45 | 45 | 45 | 45 |
| Внешняя индуктивность [mH] | 121.5 | 486.3 | 972.7 | 1000 |
| или Lo/Ro [mH/Ω] | 0.79 | 3.16 | 6.33 | 10.39 |
| Внешняя емкость [мкФ] | 2.41 | 16.8 | 75 | 95 |
