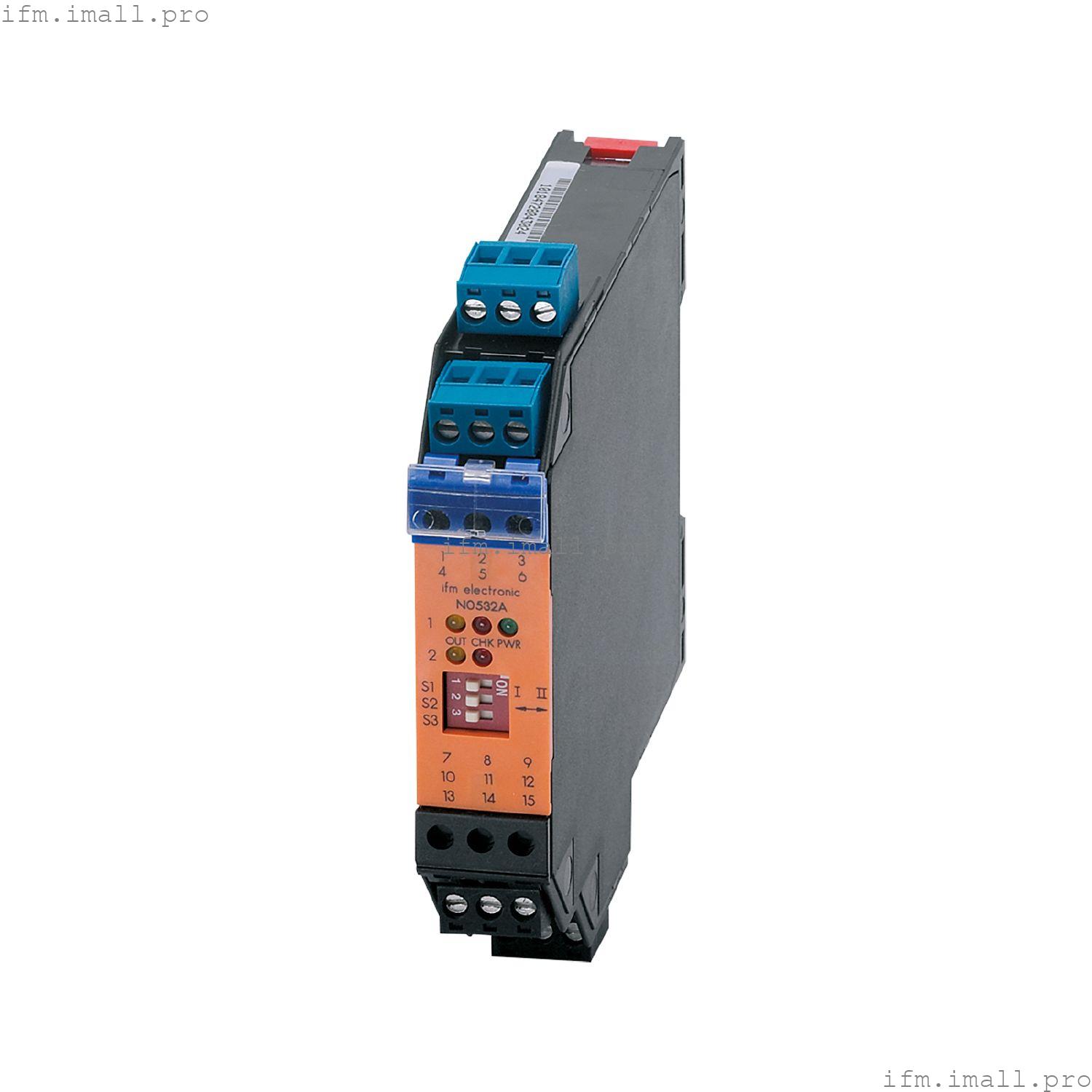

IFM N0534A
NV1222/24VDC/TR/1D/1G
Коммутационные усилители для датчиков Namur
- Для работы искробезопасных датчиков во взрывоопасных зонах
- Надежный контроль короткого замыкания и обрыва провода
- Простое программирование выходной функции
- Светодиодный дисплей для проверки работы, состояния переключения и функции
- Быстрый и простой монтаж на DIN-рейку
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | контроль короткого замыкания; Контроль проводов |
Электрические характеристики
| Допуск рабочего напряжения[%] | -15...25 |
| Рабочее напряжение[В] | 24 постоянного тока |
| Потребляемый ток[мА] | < 50 |
| Количество каналов | 2 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 3.5 |
| Макс. токовая нагрузка на выход[мА] | 100 |
| Частота переключения DC[Гц] | 5000 |
| Защита от короткого замыкания | да |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Защита | IP 20 |
Испытания/сертификаты
| Одобрение | PTB 02 ATEX 2037; TIIS TC16049; IECEx PTB 06.0038 |
| Маркировка ATEX | ![]() II (1) G [Ex ia] IIC |
| ![]() II (1) D [Ex ia] IIIC |
| ЭМС | | EN 50081-2 | (1993) | | EN 61326-1 | (2006) |
|
| MTTF[годы] | 394 |
Механические данные
| Вес[г] | 169 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 120 x 20 x 112 |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 2 x LED желтого цвета | | работа | Светодиод, зеленый | | функция | 2 x LED, красный |
|
Примечания
| Замечания | | Внимание: Контрольный монитор должен быть установлен вне опасной зоны. | | Запрещается использовать свободные терминалы. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | клеммы: ... 2,5 мм2 |
Другие данные
Максимальные значения для цепи управления
| в рейтинге защиты искробезопасность |
[EEx ia] IIC |
[EEx ia] IIB |
[EEx ib] IIC |
[EEx ib] IIB |
| Напряжение [В] |
10.5 |
10.5 |
10.5 |
10.5 |
| Ток [мА] |
13 |
13 |
13 |
13 |
| Мощность [мВт] |
34 |
34 |
34 |
34 |
| Внешняя индуктивность [mH] |
200 |
740 |
200 |
740 |
| Внешняя емкость [мкФ] |
2.4 |
16.8 |
2.4 |
16.8 |
