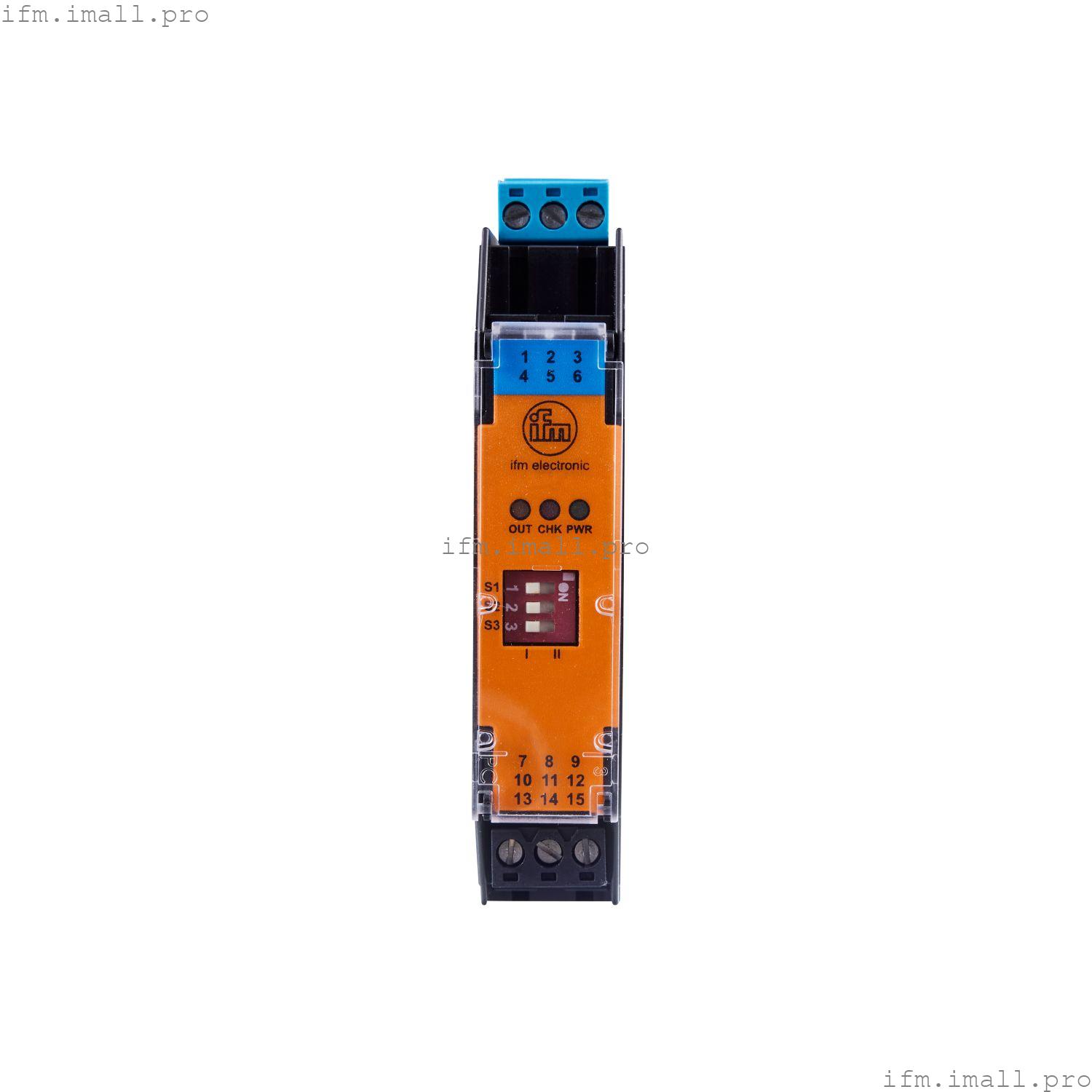

IFM N0530A
NV1121/24VDC/RL/1D/1G
Коммутационные усилители для датчиков Namur
- Для работы искробезопасных датчиков во взрывоопасных зонах
- Надежный контроль короткого замыкания и обрыва провода
- Простое программирование выходной функции
- Светодиодный дисплей для проверки работы, состояния переключения и функции
- Быстрый и простой монтаж на DIN-рейку
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | контроль короткого замыкания; Контроль проводов |
Электрические характеристики
| Допуск рабочего напряжения[%] | -15...25 |
| Рабочее напряжение[В] | 24 постоянного тока |
| Потребляемый ток[мА] | < 23 |
| Количество каналов | 1 |
Выходы
| Электрическое исполнение | реле; (1 переключающий контакт) |
| Допустимая нагрузка на контакт | 253 В переменного тока / 2 А / cos phi > 0,7 // 40 В постоянного тока / 2 А; (омическое сопротивление) |
| Частота переключения DC[Гц] | 10 |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Защита | IP 20 |
Испытания/сертификаты
| Одобрение | PTB 02 ATEX 2036; IECEx PTB 17.0024 |
| Маркировка ATEX | ![]() II (1) G [Ex ia Ga] IIC |
| ![]() II (1) D [Ex ia Da] IIIC |
| ЭМС | | EN 50081-2 | (1993) | | EN 61326-1 | (2006) |
|
| MTTF[годы] | 325 |
Механические данные
| Вес[г] | 164.5 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 118,8 x 20 x 110 |
| Циклы переключения механические | 10 миллионов |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | СВЕТОДИОД, желтый | | работа | Светодиод, зеленый | | функция | Светодиод, красный |
|
Примечания
| Замечания | | Внимание: Контрольный монитор должен быть установлен вне опасной зоны. | | Запрещается использовать свободные терминалы. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | клеммы: ... 2,5 мм2 |
Другие данные
Максимальные значения для цепи управления
| в рейтинге защиты искробезопасность |
[EEx ia] IIC |
[EEx ia] IIB |
[EEx ib] IIC |
[EEx ib] IIB |
| Напряжение [В] |
10.5 |
10.5 |
10.5 |
10.5 |
| Ток [мА] |
13 |
13 |
13 |
13 |
| Мощность [мВт] |
34 |
34 |
34 |
34 |
| Внешняя индуктивность [mH] |
210 |
840 |
210 |
840 |
| Внешняя емкость [мкФ] |
2.41 |
16.8 |
2.41 |
16.8 |
